اینورتر S-100
شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های (ال اس) LS
موارد احتیاطی لازم جهت نصب اینورتر (ال اس) S100-LS
- دستگاه اینورتر باید توسط کارکنان فنی و باتجربه شرکت ساعی بنیاد مرکزی نمایندگی محصولات (ال اس) LS نصب و راه اندازی شود که با شیوه تنظیم پارامتر، اصول و مبانی برق، نصب و سیم‌بندی آشنایی کافی را داشته باشند تا از بروز هرگونه حادثه جلوگیری شود.
- در قسمت ورودی برق اینورتر (ال اس) S100-LS می‌توانید از رله یا کنتاکتور برای قطع و وصل برق استفاده کنید، ولی هیچگاه نباید در خروجی اینورتر و بین موتور و اینورتر کنتاکتور قرار دهید.
- قبل از هرگونه تعمیر یا بازرسی، برق اصلی را قطع کنید تا چراغ نشانگر برق ورودی خاموش شود و سپس توسط مولتی‌متر اطمینان پیدا کنید که بین ترمینالهای P و N هیچ ولتاژ DC وجودندارد(توجه داشته باشید که این ولتاژ تا 650 ولت می‌باشد)
- قبل از تنظیم فرکانس خروجی بیش از 60Hz، از توانایی و ایمنی موتور اطمینان حاصل کنید تا به موتور آسیب نرسد.
- چنانچه از دستگاه اینورتر S100-LS(ال اس) برای مدت طولانی استفاده نمی‌کنید برق دستگاه را قطع کنید.
- دستگاه اینورتر (ال اس) S100-LS را از طریق قطع و وصل برق اصلی ورودی خاموش و روشن نکنید.
- با توجه به شرایط آب و هوایی و محیط کار نسبت به نظافت اینورتر مخصوصاً فن دستگاه اقدام کنید(عمر مفید فن حداکثر 3 سال است).
- اگر اینورتر (ال اس) S100-LS بیش از سه ماه در انبار نگهداری شده و استفاده نکرده‌اید، دمای محیط نباید بیش از 30 درجه سانتی‌گراد باشد و نگهداری بیش از یک سال نیز توصیه نمی‌شود زیرا ممکن است موجب خرابی خازن‌های الکترولیتی دستگاه شود.
شرایط محیطی مناسب برای نصب اینورتر (ال اس) S100-LS
محیط | شرایط |
محیط نصب | محیط بسته همراه با سقف برای جلوگیری از ریزش باران و تابش نورمستقیم |
دمای محیط | -10 تا +40 درجه سانتی‌گراد هنگامی که از درایو درون تابلو استفاده می‌کنید حتماً از فن یا خنک‌کننده مناسب استفاده کنید. |
رطوبت | کمتر از 90% و بدون هرگونه بخار |
دمای نگهداری انبار | -20 تا 65 درجه سانتی‌گراد |
ارتفاع از سطح دریا | کمتر از 1000 متر |
لرزش | 10~20Hz در 8m/S2 و 55 Hz در 5.9 m/S2 |
شرایط محیطی | اینورتر را در محیطی عاری از روغن و گرد و غبار، مواد رادیو اکتیو، مواد آتش‌زا، لرزش‌های شدید، کلریدها، نور مستقیم خورشید و براده‌های فلزات نصب کنید. |
جهت | اینورتر را عمودی نصب کنید تا حداکثر اثر خنک‌کنندگی را داشته باشد. |

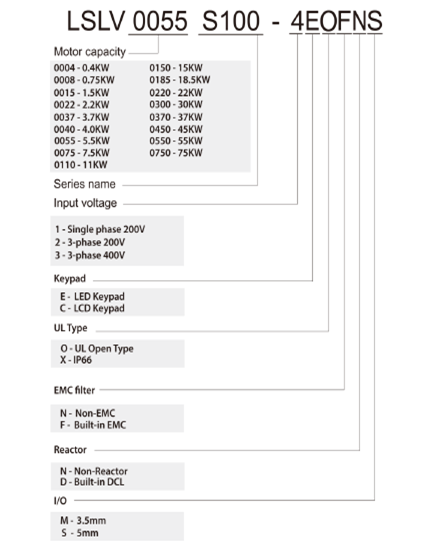

اطلاعات اولیه وکدشناسایی اینورتر( ال اس) S100-LS
ابتدا مطابق شکل رو به روبه بررسی پلاک اینورتر می‌پردازیم
 |

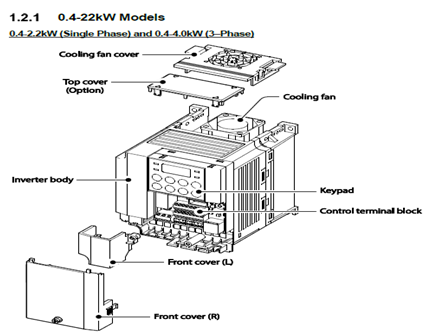

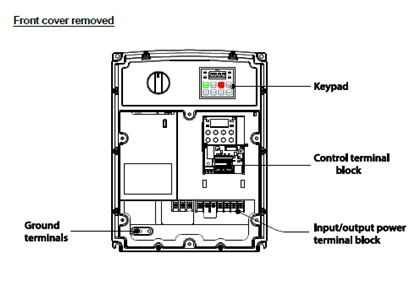

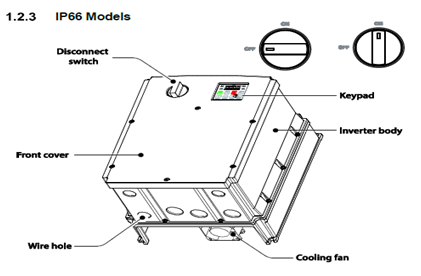

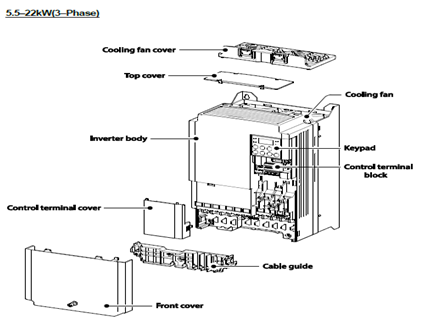

جزئیات ظاهری اینورتر (ال اس) S100-LS
 |
 |
 |
 |
نحوه نصب و سیم‌بندی اینورتر (ال اس) S100-LS

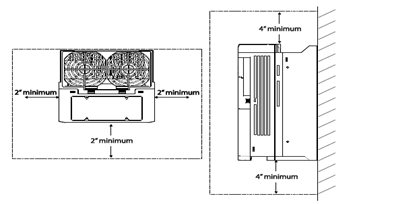

اینورتر را در محلی نصب کنید که از نظر لرزش( کمتر از 5.9m/S2)ایمن باشد و همچنین در محلی نصب کنید که محدوده دمای آن حداکثر 50 تا 10- درجه باشد. همانطور که در شکل مشاهده می‌کنید در اطراف اینورتر حرارت بالایی وجود دارد که می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید.
 |

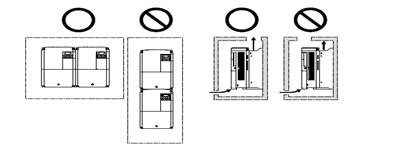

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو واحد قرار دهید حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید:
 |
سیم‌بندی ترمینالهای قدرت و کنترل(I/O) اینورتر (ال اس) S100-LS

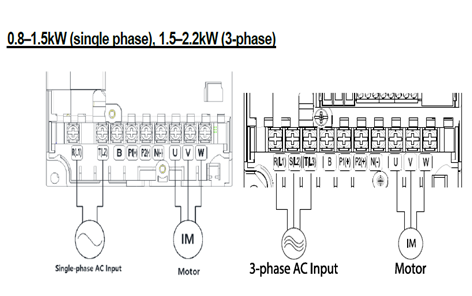

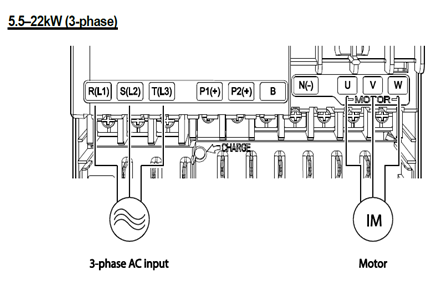

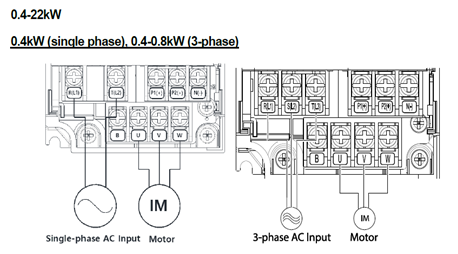

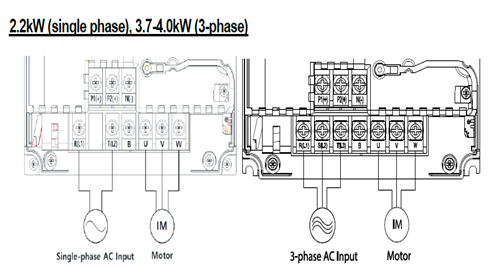

نقشه شماتیک ترمینالهای قدرت اینورتر (ال اس) S100-LS
 |
 |
 |
|
| 0.4-22 KW: |
نام ترمینال | نماد ترمینال |
ترمینالهای ورودی برق شهر | R,S,T |
ترمینال های ولتاژ DC مثبتو منفی | P1/N(-) |
ترمینال های راکتور DC | P1/P2 |
ترمینال های مقاومت ترمزی | P2/B |
ترمینالهای خروجی اینورتر | U,V,W |
30-75 KW: |
نام ترمینال | نماد ترمینال |
ترمینالهای ورودی برق شهر | R,S,T |
ترمینال های ولتاژ DC مثبتو منفی | P2/N(-) |
ترمینال هایواحد مقاومت ترمزی | P3/N(-) |
ترمینالهای خروجی اینورتر | U,V,W |

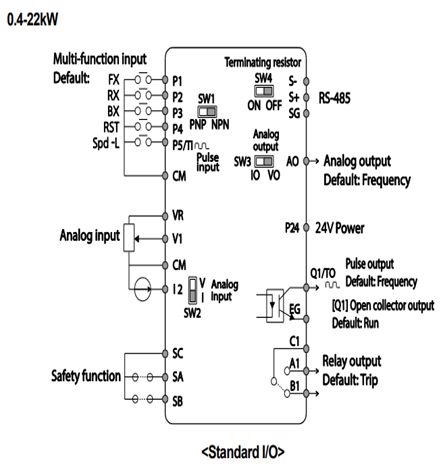

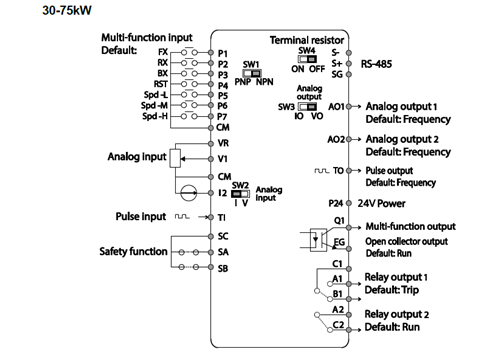

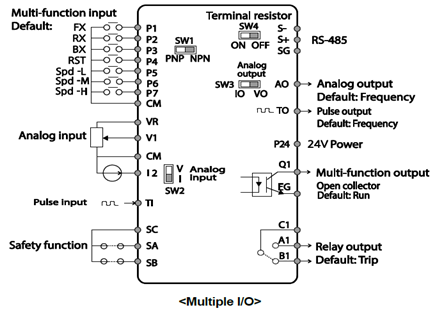

ترمینالهای فرمان اینورتر در مدلهای Standard و Multiple اینورتر (ال اس) S100-LS
 |
 |
 |
معرفی ترمینالهای ورودی‌کنترلی اینورتر (ال اس) S100-LS
خصوصیات | وظیفه | ترمینال |
تعریف کارخانه‌ای این ورودی‌های دیجیتال بصورت زیر می‌باشد : P1 : Fx P2 : Rx P3 :RST P4 : External Trip P5: BX | ورودی Multi-function T/M 1-7 | P1~P7 |
پایه صفر یا مشترک ورودی‌های دیجیتال و آنالوگ می‌باشد | ترمینال مشترک برای ورودی‌های دیجیتال | CM |
ولتاژ خروجی: 12V حداکثر جریان خروجی: 10mA پتانسیومتر: 1~5 K | منبع تغذیه10ولت DC | VR, CM |
حداکثر ولتاژ ورودی : -12V~+12V input | ترمینال ورودی ولتاژ آنالوگ -10~+10 | V1 |
0~20mA input مقاومت داخلی 250 اهم(قابل انتخاب توسط سوییچ SW2) | ترمینال ورودی آنالوگ جریانی( از طریق SW2 قابل انتخاب می‌باشد)جهت جریان 0تا20میلی‌آمپر | I2 |
معرفی ترمینال‌های‌خروجی‌کنترلی‌اینورتر (ال اس) S100-LS
خصوصیات | وظیفه | T/M |
حداکثر ولتاژ خروجی : 10[V] حداکثر جریان خروجی :10 mA | ترمینالهای خروجی آنالوگ چند منظوره(ولتاژی/جریانی که از طریق SW5 قابل انتخاب است) ولتاژ 0تا10 ولت و جریان 0تا 20میلی‌آمپر | AO,CM |
– | ورودی پالس | T1, CM |
– | خروجی پالس | TO,CM |
کمتر از DC 26V , 100 mA | ترمینال خروجی چند منظوره (ترانزیستوری) | Q1, EG |
سوکت شبکه RS485 | سوکت شبکه | S+,S- |
حداکثر جریان خروجی : 100mA | منبع تغذیه 24ولت | 24,CM |
کمتر از AC 250V , 1A کمتر از DC 30V , 1A | تیغه باز رله | A1,C1 |
تیغه بسته رله | B1,C1 |

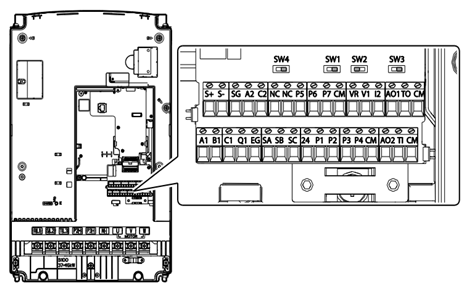

وضعیت سوئیچ‌های روی اینورتر (ال اس) S100-LS
 |
سوئیچ | توضیحات | تنظیمات کارخانه |
Sw1 | سوئیچ انتخاب حالت PNP/NPN (چپ:PNP ، راست: NPN) | راست: NPN |
Sw2 | سوئیچ انتخاب ترمینال آنالوگ ورودی جریانی یا ولتاژی (چپ:جریان راست:ولتاژ) | چپ: I2 |
Sw3 | سوئیچ انتخاب ترمینال آنالوگ خروجی جریانی یا ولتاژی برای پایه AO1 (چپ:ولتاژ ، راست:جریان) | چپ: VO |
Sw4 | سوئیچ فعال کردن مقاومت انتهای شبکه(چپ: روشن،راست: خاموش) | راست: OFF |

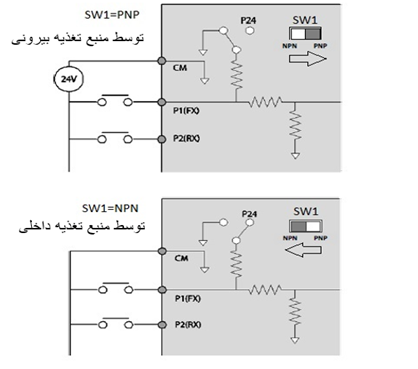

سوئیچ انتخاب حالتNPN/PNP اینورتر (ال اس ) S100-LS
در صورتي كه كليد روي NPNباشد، با اتصال هر كدام از ورودي‌های دیجیتال بهترمینالCM فرمان اجرا مي‌شود. در صورتي كه كليد روي PNPباشد، با اتصال هر كدام از ورودي‌های دیجیتال به ترمینال 24 ولت فرمان اجرا مي‌شود.
با استفاده از سوئیچ شماره 1 روی اینورتر بر روی وضعیت دلخواه تنظیم کنید.
توجه: اگر سوئیچ شماره 1 در سمت راست باشدNPN و اگر سمت چپ باشدPNPخواهد بود.
 |
شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های (ال اس) LS

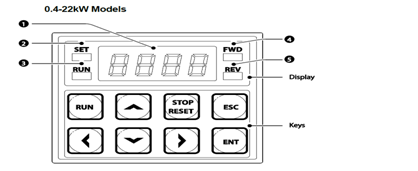

معرفی کی‌پد اینورتر (ال اس) S100-LS
 |
عملکرد | نام | شماره |
وضعیت عملیاتی و اطلاعات پارامتر فعلی را نمایش می دهد. | نمایشگر دیجیتالی | 1 |
LED درطول مقداردهی پارامتر چشمک می‌زند | نشان دهنده ست شدن مقدار | 2 |
LED در حین عملیات روشن می شود ودر زمان شتاب یا کاهش چشمک می زند | نشانگر RUN | 3 |
LED در زمان چرخش راستگرد روشن می شود | نشانگر راستگرد | 4 |
LED در زمان چرخش چپگرد روشن می شود | نشانگر چپگرد | 5 |
توضیحات | نام | کلید |
شروع به کار اینورتر | RUN | |
یک کلید چندمنظوره که برای پیکربندی عملکردهای مختلف استفاده می‌شود | ESC | |
برای انتخاب تایید یا ذخیره یک مقدار استفاده می‌شود | ENT | |
جابه جایی بین پارامتر های یک گروه با افزایش /کاهش مقادیر پارامترها | [Up] Key [Down] Key | |
حرکت بین گروه ها و برای تنظیم مقدار پارامتر | [Left] Key [Right] Key | |
توقف اینورتر/ریست کردن خطا | [STOP] Key |

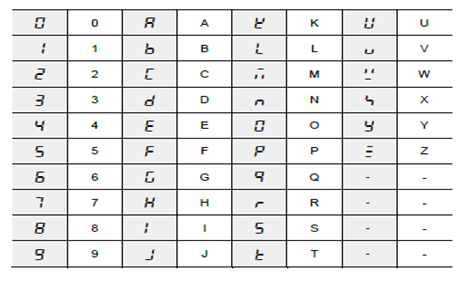

نمایش الفبای اعداد بر روی صفحه نمایش:
 |

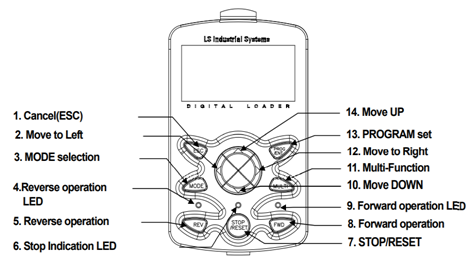

کی پد مربوط به توان های 30 تا 75 کیلووات: اینورتر (ال اس) S100-LS
|
توضیحات | نام | کلید |
تغییر مد کاری دستگاه | [MODE] Key | |
ورود به پارامتر انتخاب شده / ذخیره مقدار پارامتر | [PROG/Ent] Key | |
حرکت میان پارامترهای یک گروه افزایش و کاهش مقدار پارامترها | [Up] Key [Down] Key | |
[Left] Key [Right] Key | ||
کلید چند منظوره | [MULTI] Key | |
لغو داده‌های وارد شده قبل از زدن کلید PROG بازگشت به اولین پارامتر از پارامترهای گروه بازگشت به مد نمایش اطلاعات عمومی اینورتر | [ESC] Key | |
فرمان راه اندازی راستگرد | [FWD] Key | |
فرمان توقف/ فرمان ریست خطا | [OFF] Key | |
فرمان راه اندازی چپگرد | [REV] Key |
معرفی گروه های اصلی اینورتر S100-LS
نام گروه پارامتری | علامت اختصاری | شرح عملکرد |
Drive group | dr | پارامترهای مورد نیاز برای راه اندازی شامل تنظیمات زمان شتاب‌گیری و توقف، فرکانس و … |
Basic group | bA | پارامترهای اصلی مانند مشخصات موتور، تنظیم سرعت‌های پله‌ای و… |
Advanced function group | Ad | پارامترهایی جهت تنظیم الگوی شتاب‌گیری و توقف، توابع کنترل فرکانس و … |
control function group | Cn | پارامترهای مربوط به روش کنترلی V/F,Sensorless |
Input terminal function group | In | پارامترهای مربوط به تنظیمات ترمینالهای ورودی شامل ورودی‌های دیجیتال چند منظوره و ورودی‌های آنالوگ. |
output terminal function group | OU | پارامترهای مربوط به تنظیمات ترمینالهای خروجی شامل رله‌های خروجی وخروجی‌های آنالوگ. |
communication function group | CM | پارامترهای مربوط به تنظیمات رابطRS-485 و کارت‌های اختیاری ارتباطی. |
Application function group | AP | ویژگی‌های کنترل موتور(MMC) مربوط به PID را پیکربندی می‌کند. |
Protection group | Pr | پارامترهای مربوط به حفاظت موتور و اینورتر. |
Motor2 function group | M2 | این گروه در صورت انتخاب موتور دوم برای یکی از ورودی‌های چند منظوره فعال می‌شود. |

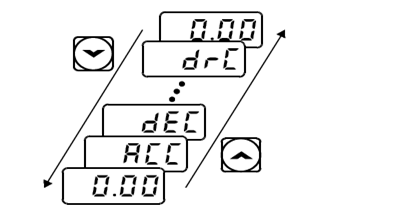

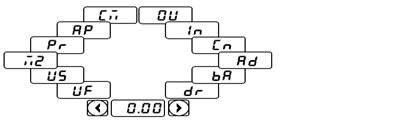

روش جابجایی بین گروه‌های اصلی اینورتر (ال اس) S100-LS
با استفاده از کلید چپ و راست می‌توان بین گروه‌ها جابجا شد .با استفاده از کلیدهای [▲] و [▼] در میان پارامترهای یک گروه حرکت کنید و برای ایجاد تغییرات برروی پارامتر از کلید ENT استفاده کنید. برای ذخیره تغییرات، کلید [ENT] را فشار دهید.
 |
روش ورود به زیرگروه‌های یک گروه اصلی :
برای انتخاب هر کدام از زیرگروه‌های یک گروه اصلی ابتدا بایستی گروه اصلی مدنظر را انتخاب نماییم، سپس توسط دکمه‌های جهت‌دار بالا یا پایین، زیر گروه مدنظر را انتخاب می‌نماییم. بعد از انتخاب زیرگروه با فشار دادن دکمه ENT وارد آن زیرگروه می‌شویم که در این حالت مقدار آن زیرگروه نمایش داده می‌شود که می‌توان مقدار آن را تغییر داد.
 |

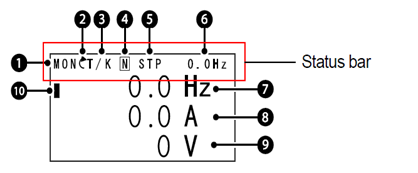

صفحه نمایش30-75 KW
نمایش اطلاعات عمومی اینورتر:
 |
توضیحات | شماره | توضیحات | شماره |
مقدار نمایشی ثابت | 6 | نام منو | 1 |
آیتم نمایشی شماره1 | 7 | نحوه Run/stop | 2 |
آیتم نمایشی شماره2 | 8 | نحوه تغییر فرکانس | 3 |
آیتم نمایشی شماره3 | 9 | عملکرد کلید چند منظوره | 4 |
مکان نما | 10 | وضعیت فعلی اینورتر | 5 |
3- نحوه تغییر فرکانس | 2- نحوهstart/stop |
S : تغییر فرکانس از طریق ورودی آنالوگ جریانی ترمینال I2 | K :نحوه راه اندازی از طریق کی پد |
V: تغییر فرکانس از طریق ورودی آنالوگ ولتاژی ترمینال V1 | T:راه اندازی از طریق ترمینال های ورودی |
J : فرکانس Jog | S:حالتSTOP |
U: عملیات فرکانس افزایشی(UP) | R :نحوه راه اندازی از طریق RS-485 |
D: عملیات فرکانس کاهشی(DOWN) | |
R: تغییر فرکانس از طریق RS-485 | |
K: تغییر فرکانس از طریق کی‌پد | |
P: تغییر فرکانس از طریق ورودی پالس |
5-حالت‌های مختلف وضعیت فعلی اینورتر | |
STP : حالت توقف | WAN: هشدار |
FWD: حالت راستگرد | SPS: حالت Speed search |
REV: حالت چپگرد | OSS: حفاظت جریان فعال است |
DC: خروجی DC | Auto tune: TUN |
بخش‌های مختلف منو در کی‌پد:
منو | علامت اختصاری | شرح عملکرد |
Monitor mode | MON | نمایش اطلاعات عمومی مربوط به اینورتر از قبیل فرکانس کاری، جریان خروجی، ولتاژ خروجی و… |
Parameter mode | PAR | نمایش و تغییر پارامترها جهت راه‌اندازی وکارکرد صحیح شامل 12گروه پارامتری |
User & macro mode | U&M | گروه‌بندی پارامترهای مورد نیاز کاربر |
Trip mode | TRP | نمایش خطاهایی که درگذشته رخ داده است، به همراه اطلاعات مربوط به زمان رخ دادن هرخطا شامل فرکانس/جریان/ولتاژ |
Config mode | CNF | تنظیم محیط کاربری اینورتر برای عملکردهایی غیر از عملکردهای اجرایی از قبیل زبان کی‌پد، نمایش نوع کارت اختیاری نصب شده، برگرداندن پارامترها به مقدار اولیه و کپی کردن پارامترها |

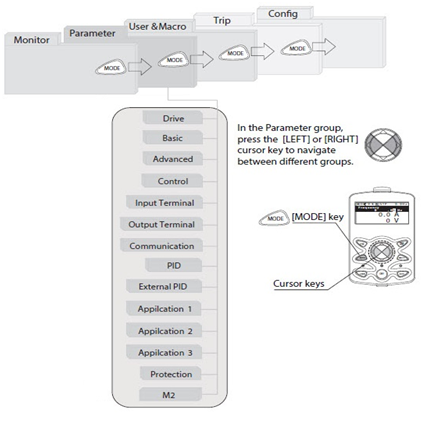

نحوه جابه‌جا شدن بین منوهای مختلف
روش وارد شدن به زیرگروه یکی از پارامترهای اصلی
1– به کمک کلید MODE به مدکاری PAR وارد شوید.
2- به کمک کلیدهای جهت دار راست وچپ ( و ) گروه پارامتری موردنظر خود را انتخاب کنید.
3- با استفاده از کلیدهای جهت‌دار بالا وپایین ( و ) می‌توانید پارامتر مورد نظر خود را در گروه مشخص انتخاب نمایید. (درصورتی که شماره پارامتر مورد نظر خود را می‌دانید آن را در jump code وارد نمایید تا مستقیما به آن پارامتر دسترسی پیدا کنید).
4- از کلیدPROG جهت وارد شدن به پارامتر انتخابی استفاده نمایید.
5- به کمک کلیدهای جهت‌دار بالا و پایین ( و ) می‌توانید مقدار پارامتر مورد نظر خود را تغییر دهید. (درصورتی که مقدار پارامتر 2 یا 3 رقمی باشد می‌توانید با استفاده از کلید shift مکان‌نما را به سمت چپ شیفت داده و مقدار دهگان و صدگان را تغییر دهید).
6- به کمک کلید PROG تغییرات وارد شده را ذخیره نمایید.
توجه :
- با فشاردادن کلید ESC در میان پارامترها، به اولین پارامتر Drive group برمی‌گردید.
- با فشاردادن کلید ESC در زمان حرکت میان مدهای کاری به مد نمایش اطلاعات عمومی اینورتر باز می‌گردید
 |
