شرایط محیطی مناسب برای نصب دستگاه اینورتر ( ال اس) H100-LS
| محیط | شرایط |
| نصب در محیط | محیط بسته همراه با سقف برای جلوگیری از ریزش باران و تابش نورمستقیم |
| دمای محیط | -10 تا +40 درجه سانتی‌گراد. هنگامی که از درایو درون تابلو استفاده می‌کنید حتماً از فن یا خنک‌کننده مناسب استفاده کنید. |
| رطوبت | کمتر از 95% و بدون هرگونه بخار |
| دمای نگهداری انبار | -20 تا +65 درجه سانتی‌گراد |
| ارتفاع از سطح دریا | کمتر از 1000 متر |
| لرزش | 55 Hz در 5.9 m/S2 |
| شرایط محیطی | اینورتر را در محیطی عاری از روغن و گرد و غبار، مواد آتش‌زا، لرزش‌های شدید، کلریدها، نور مستقیم خورشید و براده‌‌های فلزات نصب کنید. |
| جهتنصب | اینورتر را عمودی نصب کنید تا حداکثر اثر خنک‌کنندگی را داشته باشد. |
اطلاعات اولیه وکدشناسایی اینورتر ( ال اس ) H100-LS
ابتدا به* بررسی پلاک اینورتر می‌پردازیم:
 |
 |

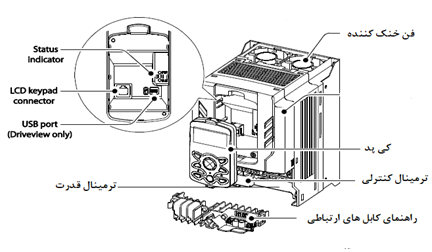

جزئیات ظاهری محصول اینورتر ( ال اس) H100-LS
 |
نحوه نصب و سیم‌بندی اینورتر ( ال اس) H100-LS
اینورتر را در محلی نصب کنید که لرزشکمی داشته باشد( کمتر از 5.9m/S2) و همچنین در محلی نصب کنید که محدوده دمای آن حداکثر40 تا 10– درجه سانتی‌گراد باشد. همان طور که در شکل مشاهده می‌کنید در اطراف اینورتر حرارت بالایی وجود دارد که می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر داخل تابلو نصب می‌شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.
ترمینالهای قدرت در توان‌های مختلف اینورتر ( ال اس) H100-LS
1-اینورترهای 0.75 تا 30 کیلووات:
| توضیح | نام ترمینال |
| ترمینالهای ورودی برق شهر | R,S,T |
| ترمینال ولتاژ DC مثبت | P1(+), P2(+) |
| ترمینال ولتاژ DC منفی | N(-) |
| ترمینالهای مقاومت ترمز | P2(+), B |
| ترمینالهای خروجی اینورتر | U,V,W |
2- اینورترهای 37 تا 90 کیلووات:
| توضیح | نام ترمینال |
| ترمینالهای ورودی برقشهر | R,S,T |
| ترمینال ولتاژ DC مثبت | P2(+) , P3(+) |
| ترمینال ولتاژ DC منفی | N(-) |
| ترمینالهای واحد ترمز(Brake unit) | P2(+), N(-) |
| ترمینالهای خروجی اینورتر | U,V,W |
3- اینورترهای 110 تا 250 کیلووات:
| توضیح | نام ترمینال |
| ترمینالهای ورودی برق شهر | R,S,T |
| ترمینال ولتاژ DC مثبت | P(+) |
| ترمینال ولتاژ DC منفی | N(-) |
| ترمینالهای خروجی اینورتر | U,V,W |

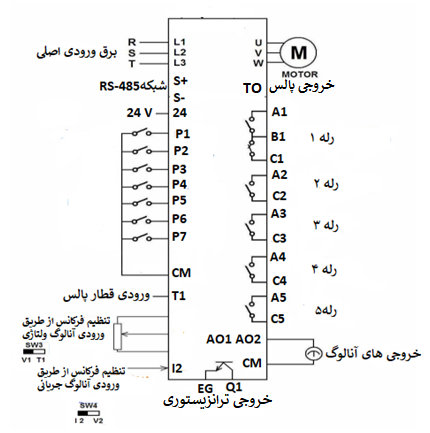

ترمینالهای کنترلی اینورتر (ال اس) LS-H100
 |
معرفی ترمینالهای کنترلی اینورتر (ال اس) H100-LS
| ترمینال | توضیحات | ترمینال | توضیحات |
| P1 | ورودیدیجیتال1( راهاندازی در جهت راستگردطبق تنظیمات کارخانه) | V1 | ترمینال ورودی ولتاژآنالوگ -10~+10 ولت |
| P2 | ورودی دیجیتال 2 (راهاندازی در جهت چپگرد طبق تنظیمات کارخانه) | I2 | ترمینال ورودی آنالوگ جریانی( از طریق SW4قابل انتخاب می‌باشد)جهت جریان0تا20میلی‌آمپر |
| P3 | ورودی دیجیتال3 (فرمان توقف اضطراری طبق تنظیمات کارخانه) | A01,CM | ترمینالهای خروجی آنالوگ چند منظوره(ولتاژی/جریانی که از طریق SW5 قابل انتخاب است) ولتاژ 0تا10 ولت وجریان0تا 20میلی‌آمپر |
| P4 | ورودی دیجیتال 4 (فرمان خطای خارجی طبق تنظیمات کارخانه) | A02,CM | ترمینال خروجی آنالوگ ولتاژی 0تا 10ولت |
| P5,P6,P7 | ورودی‌های دیجیتال 5و6و7 (فرکانس پله‌ای کم، متوسط،زیادطبق تنظیمات کارخانه) | Q1, EG | ترمینال خروجی چند منظوره(ترانزیستوری) |
| CM | ترمینال مشترک برای ورودی‌های دیجیتال | A1,C1,B1 | ترمینالهای خروجی رله‌ای چند منظوره |
| VR و CM | منبع تغذیه10ولت DC | S+,S- | ترمینال ارتباط RS-485 |
| A2,C2 | ترمینال خروجی رله‌ای چندمنظوره(کنتاکت باز) | 24,CM | منبع تغذیه 24ولت |
| A3, C3 | ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز) | A4, C4 | ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز) |
| A5, C5 | ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز) | T1, CM | ورودی پالس |
| TO,CM | خروجی پالس |
شرکت ساعی بنیاد مرکزی نمایندگی اینورترهای LS
معرفی اجزای کی‌پد اینورتر (ال اس) H100-LS
 |
| توضیحات | نام | کلید |
| تغییر مد کاری دستگاه | [MODE] Key | |
| ورود به پارامتر انتخاب شده / ذخیره مقدار پارامتر | [PROG/Ent] Key | |
| حرکت میان پارامترهای یک گروه افزایش و کاهش مقدار پارامترها | [Up] Key [Down] Key | |
| [Left] Key [Right] Key | ||
| کلید چند منظوره | [MULTI] Key | |
| لغو داده‌های وارد شده قبل از زدن کلید PROG بازگشت به اولین پارامتر از پارامترهای گروه بازگشت به مد نمایش اطلاعات عمومی اینورتر | [ESC] Key | |
| کنترل درایو به صورت دستی | [HAND] Key | |
| فرمان توقف/ ریست خطا | [OFF] Key | |
| کنترل درایو از طریق ترمینالهای کنترلی و یا از طریق شبکهRS-485 | [AUTO] Key |
صفحه نمایش:

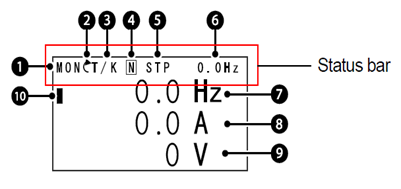

به محض وصل شدن برق ورودی به اینورتر (ال اس) H100-LS صفحه زیر نمایش داده می‌شود.
 |
| توضیحات | شماره | توضیحات | شماره |
| مقدار نمایشی ثابت | 6 | نام منو | 1 |
| آیتم نمایشی شماره1 | 7 | جهت گردش موتور(فعال بودن ترمینال راستگرد یا چپگرد) | 2 |
| آیتم نمایشی شماره2 | 8 | نحوه تغییر فرکانس/نحوه START-STOP | 3 |
| آیتم نمایشی شماره3 | 9 | عملکرد کلید چند منظوره | 4 |
| مکان‌نما | 10 | وضعیت فعلی اینورتر | 5 |
| 3- نحوهتغییر فرکانس | 3– نحوه start/stop |
| X :تغییر فرکانس از طریق ورودی آنالوگ جریانی ترمینال I2 | K :نحوه راه اندازی از طریق کی‌پد |
| V :تغییر فرکانس از طریق ورودی آنالوگ ولتاژی ترمینال V1 | E: راه اندازی از طریق زمان‌بندی |
| J :فرکانس Jog | T:راه اندازی از طریق ترمینالهای ورودی |
| U:عملیات فرکانس افزایشی(UP) | S :حالتSTOP |
| D:عملیات فرکانس کاهشی(DOWN) | R :نحوه راه اندازی از طریق RS-485 |
| R :تغییر فرکانس از طریق RS-485 | |
| K :تغییر فرکانس از طریق کی‌پد | |
| P :تغییر فرکانس از طریق ورودی پالس | |
| 5- حالت‌های مختلف وضعیت فعلی اینورتر | |
| STP : حالت توقف | PCL : تمیز کردن پمپ |
| FWD:حالت راستگرد | LTS:تنظیم بار |
| REV:حالت چپگرد | PHT : عملیات Pre-heat |
| DC : خروجی DC | Auto tune :TUN |
| WAN : هشدار | Fire mode :FIR |
| SPS : حالت Speed search | OSS:حفاظت جریان فعال است. |
بخش‌های مختلف منودر کی‌پد اینورتر (ال اس) H100-LS
| منو | علامت اختصاری | شرح عملکرد |
| Monitor mode | MON | نمایش اطلاعات عمومی مربوط به اینورتر از قبیل فرکانس کاری، جریان خروجی، ولتاژ خروجی و… |
| Parameter mode | PAR | نمایش و تغییر پارامترها جهت راهاندازی وکارکرد صحیح شامل 12گروه پارامتری |
| User & macro mode | U&M | گروه‌بندی پارامترهای مورد نیاز کاربر |
| Trip mode | TRP | نمایش خطاهایی که درگذشته رخ داده است، به همراه اطلاعات مربوط به زمان رخ دادن هرخطا شامل فرکانس/جریان/ولتاژ |
| Config mode | CNF | تنظیم محیط کاربری اینورتر برای عملکردهایی غیراز عملکردهای اجرایی از قبیل زبان کی‌پد، نمایش نوع کارت اختیاری نصب شده، برگرداندن پارامترها به مقدار اولیه وکپی کردن پارامترها |
معرفی زیرگروه‌های پارامتری اینورتر (ال اس) H100-LS :
مطابق جدول زیر در سری H100، دوازده گروه پارامتری مختلف وجود دارد:
| نام گروه پارامتری | علامت اختصاری | شرح عملکرد |
| Drive group | DRV | پارامترهای موردنیاز برای راه اندازی شامل تنظیمات زمان شتاب‌گیری و توقف، فرکانس و … |
| Basic group | BAS | پارامترهای اصلی مانند مشخصات موتور، تنظیم سرعت‌های پله‌ای و… |
| Advanced function group | ADV | پارامترهایی جهت تنظیم الگوی شتاب‌گیری و توقف، توابع کنترل فرکانس و … |
| control function group | CON | پارامترهای مربوط به روش کنترلیV/F,slip |
| Input terminal function group | IN | پارامترهای مربوط به تنظیمات ترمینالهای ورودی شامل ورودی‌های دیجیتال چندمنظوره و ورودی‌های آنالوگ. |
| output terminal function group | OUT | پارامترهای مربوط به تنظیمات ترمینالهای خروجی شامل رله‌های خروجی وخروجی‌های آنالوگ. |
| communication function group | COM | پارامترهای مربوط به تنظیمات شبکهRS-485 و کارت‌های اختیاری ارتباطی. |
| Application function group | AP1 | ویژگی‌های کنترل موتور(MMC) مربوط به PID مانند sleep, wake up و… را پیکربندی می‌کند. |
| Auto sequence run group | AP2 | ویژگی‌هایی مانند تمیزکردن پمپ، تنظیم بارو… |
| Application option group | AP3 | ویژگی‌های مربوط به رویداد زمانی. |
| Protection group | PRT | پارامترهای مربوط به حفاظت موتور و اینورتر. |
| Motor2 function group | M2 | این گروه درصورت انتخاب موتوردوم برای یکی از ورودی‌های چند منظوره فعال می‌شود. |
| PID group | PID | پارامترهای مربوط به تنظیمات PID کنترلر |
| EPI group | EPI | پارامترهای مربوط به تنظیمات EPI کنترلر |
