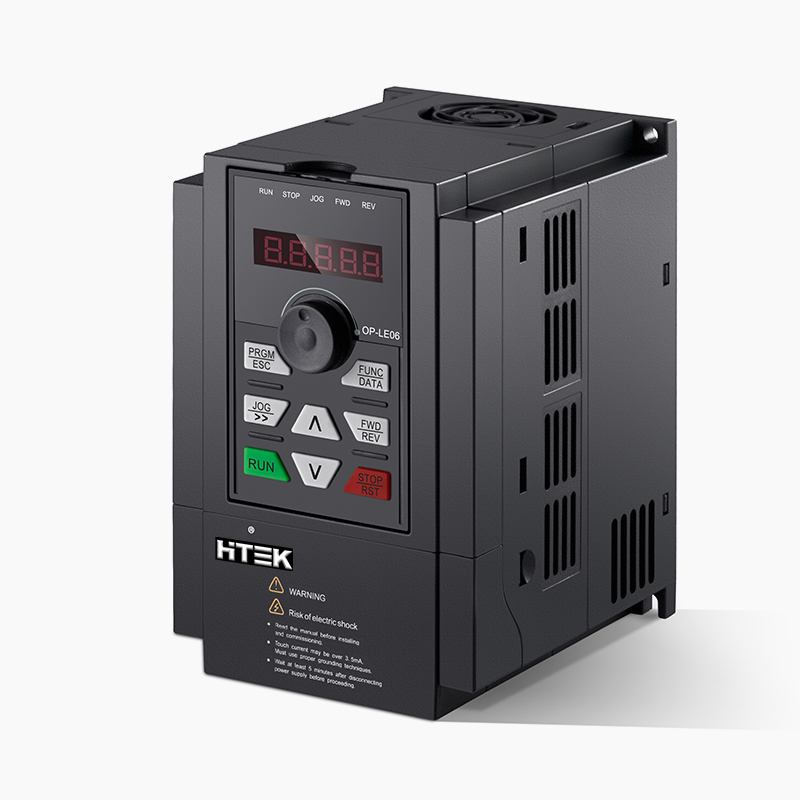

اینورتر هایتک F300



شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های (هایتک) HiTEK

مشخصات اینورتر (هایتک) HiTEK-F300

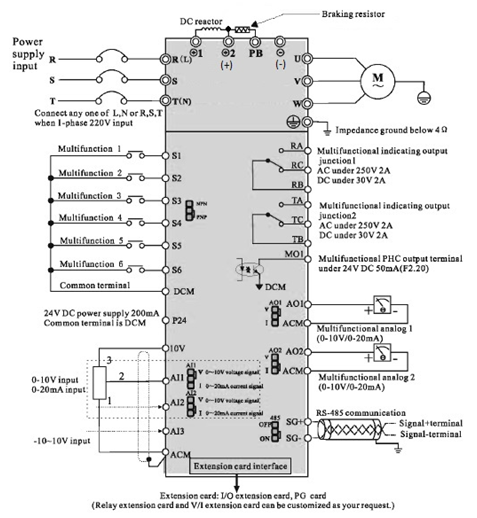

نقشه و بلوک دیاگرام ورودی و خروجیهای اینورتر تا 22 کیلووات اینورتر (هایتک) HiTEK-F300

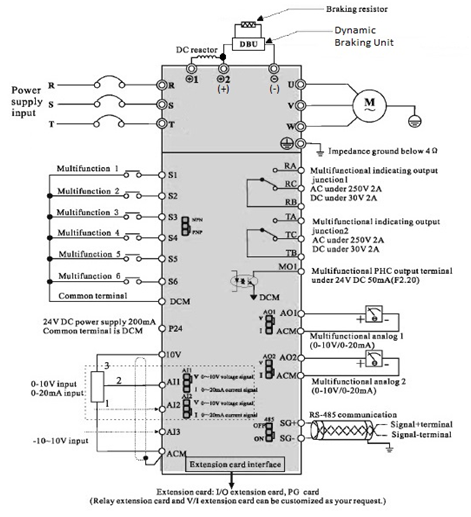

نقشه و بلوک دیاگرام ورودی و خروجیهای اینورتر از 30 کیلوواتبه بالا اینورتر (هایتک) HiTEK-F300

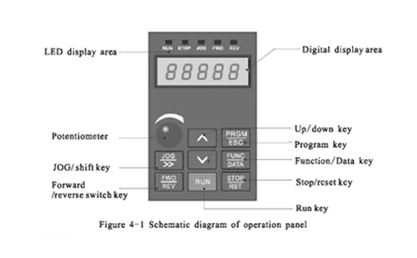

PRGM/ESC Program key:Enter first level menu or exit parameter group
FUNCTION/DATA In the mode of normal operation, press this key to display all items of status and information of AC drive, such as frequency command, output frequency and output current; In the mode of program, press this key to displayparameters, and press again to write modified data into the internal storage.
FORWARD/REVERSE Press the key of forward/reverse turning to slow down the motor to 0Hz, and acceleration in negative direction to the setting frequency command.
JOG/» Press this key to execute jog frequency command; In the mode of parameter operation, work as the left shift key.
RUN Used to start AC drive operation.(This key has no effect when the drive is set to terminal run.)
STOP/RST Used to stop the AC drive operation.If the AC drive has stopped due to a fault, press this key to reset the drive.
UP/DOWN   Used to select parameter item and modify parameter

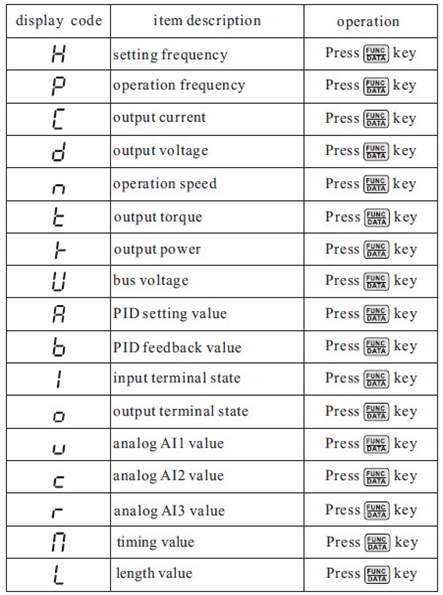

*توضیح کد های نمایشی روی نمایشگر اینورتر (هایتک) HiTEK-F300:

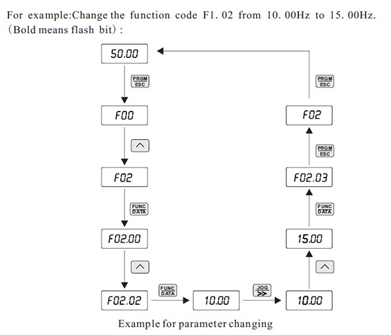

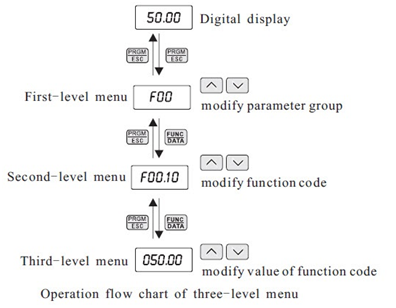

روش تغییر دادن پارامترها و یک مثال نمونه از نحوه تغییر پارامترها اینورتر (هایتک) HiTEK-F300

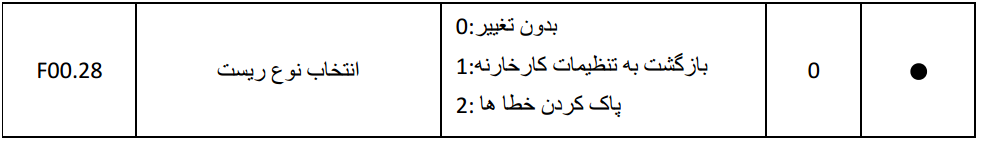

F00.28 انتخاب نوع ریست 0:بدون تغییر 1:بازگشت به تنظیمات کارخارنه 2: پاک کردن خطا ها 0 •

*تنظیمات کارخانه اینورتر (هایتک) HiTEK-F300 :

* فرکانس ماکزیمم و محدوده حد بالا و حد پایین فرکانس تنظیمی :

F00.03 ماکزیمم فرکانس خروجی 50.00Hz 〜600.00Hz 50.00Hz • F00.04 حد بالای فرکانس خروجی FOO.05~FOO.03 (max.frequency) 50.00Hz   F00.05 حد پایین فرکانس خروجی 0.00Hz~F00.04 (TMn frequency upper limit) 50.00Hz

توجه : برای افزایش فرکانس خروجی اینورتر بالاتر از 300هرتز بایستی مقدار F00.11 = 1قرار دهید .

* فرکانس بیس :

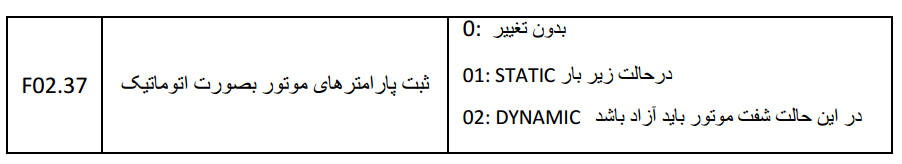

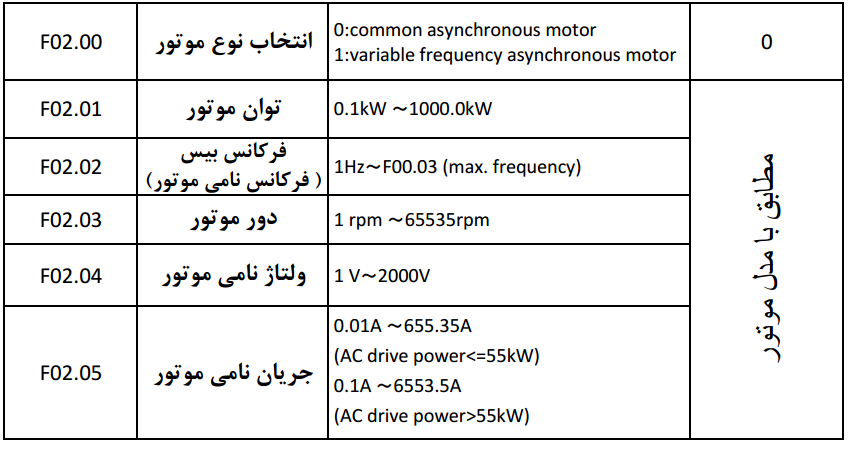

* تنظیم پارامترهای موتور :

* تنظیم پارامترهای موتور :

* روش های مختلف روشن و خاموش نمودن موتور :

* الف – روشن و خاموش کردن اینورتر (هایتک) HiTEK-F300 از روی کی پد :

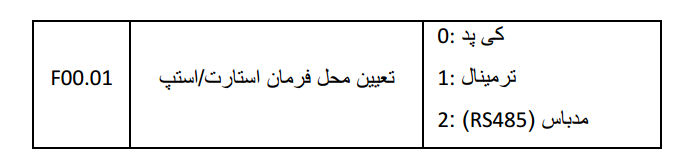

1– مقدار پارامتر F00.01= 0 قرار دهید .

2– شستی RUN را فشار دهید اینورتر با فرکانس تنظیم شده شروع به کار میکند.

3– اگر جهت چرخش موتور بر عکس دلخواه شما بود با فشار دادن شستی FWD/REV میتوانید جهت چرخش موتور را عوض نمایید .

4– برای خاموش نمودن اینورتر کافیست شستی STOP  را فشار دهید .

* ب – روشن و خاموش کردن اینورتر از طریق ترمینال های فرمان ) ( S1~S6اینورتر :

ب-1 : پارامتر F00.01 = 1   قرار دهید .

ب-2 : مد دلخواهتان را طبق جدول زیر انتخاب نمایید.

شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های (هایتک) HiTEK

دانلود منوال انگلیسی اینورتر F300

دانلود دفترچه فارسی اینورتر F300 تایوان
