SV-IS7 اینورتر LS

معرفی و راهنمای کامل اینورتر LS مدل IS7

نصب و راه‌اندازی ایمن اینورتر IS7 ال‌اس

نصب و راه‌اندازی اینورتر LS مدل IS7 باید توسط تکنسین‌های فنی و مجرب شرکت ساعی بنیاد مرکزی انجام شود. آشنایی کامل با نصب، سیم‌بندی، تنظیم پارامترها و اصول برق صنعتی الزامی است تا از بروز هرگونه حادثه یا خرابی جلوگیری شود.

در بخش ورودی برق اینورتر می‌توان از رله یا کنتاکتور برای قطع و وصل برق استفاده کرد، اما قرار دادن کنتاکتور در خروجی بین اینورتر و موتور ممنوع است.
قبل از هرگونه تعمیر یا بازرسی، برق اصلی را قطع کرده و پس از خاموش شدن چراغ نشانگر ورودی، با مولتی‌متر اطمینان حاصل کنید که بین ترمینال‌های P و N ولتاژ DC وجود ندارد (این ولتاژ می‌تواند تا 650 ولت باشد).

⚠️ پیش از تنظیم فرکانس خروجی بالاتر از 60 هرتز، از توانایی و سلامت موتور اطمینان حاصل کنید تا آسیب نبیند.

در صورت عدم استفاده طولانی‌مدت از دستگاه، برق اینورتر LS IS7 را قطع کنید و هرگز دستگاه را با قطع و وصل برق اصلی خاموش یا روشن نکنید.
همچنین نظافت دوره‌ای فن و بدنه دستگاه اهمیت زیادی دارد، زیرا عمر مفید فن حدود سه سال است.

شرایط محیطی مناسب برای نصب اینورتر LS IS7

برای افزایش طول عمر و عملکرد پایدار، اینورتر را در محیطی با شرایط زیر نصب کنید:

محیط	شرایط
نصب در محیط	محیط بسته همراه با سقف برای جلوگیری از ریزش باران و تابش نورمستقیم
دمای محیط	-10 تا +40 درجه سانتی‌گراد. هنگامی که از درایو درون تابلو استفاده می‌کنید حتماً از فن یا خنک‌کننده مناسب استفاده کنید.
رطوبت	کمتر از 90% و بدون هرگونه بخار
دمای نگهداری انبار	-20 تا +65 درجه سانتی‌گراد
ارتفاع از سطح دریا	کمتر از 1000 متر
لرزش	55 Hz در 5.9 m/s²
شرایط محیطی	اینورتر را در محیطی عاری از روغن ‌و گرد و غبار، مواد آتش‌زا، لرزش‌های شدید، کلریدها، نور مستقیم خورشید و براده‌های فلزات نصب کنید.
جهتنصب اینورتر	اینورتر را عمودی نصب کنید تا حداکثر اثر خنک‌کنندگی را داشته باشد.

شرکت ساعی بنیاد مرکزی – نمایندگی رسمی اینورترهای LS

شرکت ساعی بنیاد مرکزی به‌عنوان نمایندگی رسمی فروش و خدمات پس از فروش اینورترهای LS، عرضه‌کننده مدل‌های مختلف از جمله IS7، iG5A، iS5 و H100 است.
تمام محصولات با گارانتی معتبر و پشتیبانی فنی تخصصی ارائه می‌شوند.

اطلاعات اولیه وکدشناسایی محصول

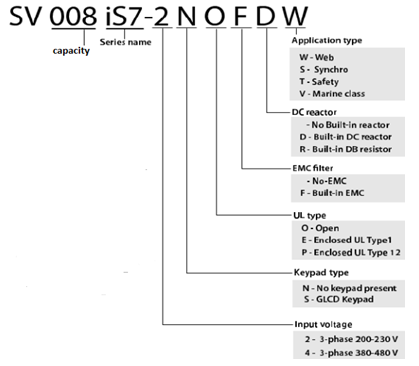

ابتدا به بررسی پلاک اینورتر ( ال اس ) IS7-LS می‌پردازیم:

مشخصات فنی و شناسایی مدل اینورتر IS7-LS

کد محصول و ولتاژ ورودی:

سه فاز 200–230 ولت (کد 2)
سه فاز 380–480 ولت (کد 4)

درجه حفاظت (IP):

مدل IP21 برای توان کمتر از 22kW (200V) و کمتر از 75kW (400V)
مدل IP54 برای توان‌های کمتر از 22kW (200/400V)

نکات مهم نصب و سیم‌بندی اینورتر LS IS7

هنگام نصب، لرزش محل نباید بیش از 5.9m/s² باشد و دما باید در محدوده 10- تا +40 درجه سانتی‌گراد قرار گیرد.
در تابلوهای برق، رعایت فاصله حداقل 10 سانتی‌متر از سقف تابلو الزامی است تا تهویه مناسب برقرار شود.

در صورت نصب چندین اینورتر در یک تابلو، فاصله استاندارد و سیستم تهویه مناسب را رعایت کنید.

اگر دو اینورتر یا بیشتر را در یک تابلو واحد قرار دهید حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید

شرایط عدم گارانتی اینورترهای LS

1- رعایت نکردن ‌اتصال‌صحیح کابل‌ها و سیم‌های ورودی و خروجی اینورتر(ال اس) IS7-LS

2- نصب اینورتر (ال اس)IS7-LS در محیط‌ ‌هایی با رطوبت بالا

3- نصب اینورتر (ال اس)IS7-LS در محیط با دمای بسیار بالا یا محیط با دمای بسیار پایین

4- نصب اینورتر (ال اس)IS7-LS در محیط پرگرد و غبار

5- رعایت نکردن فاصله مناسب بین اینورتر IS7-LS(ال اس) و بدنه تابلو یا اشیا دیگر ( براساس دفترچه راهنمای اینورتر( ال اس ) IS7-LS)

6- اتصال ولتاژ غیرمجاز به اینورتر ( ال اس ) IS7-LS (خارج از محدوده عملکرد اینورتر)

7- آسیب فیزیکی به اینورتر ( ال اس ) IS7-LS

8- نصب اینورتر ( ال اس ) IS7-LS توسط افراد غیرمتخصص ,

9- عدم استفاده از مقاومت ترمزی در شرایطی که بار مربوطه حالت Regenerative داشته باشد یا اینکه زمان توقف متناسب با ظرفیت دستگاه نباشد.

10- عدم استفاده از سیم ارت

11- نداشتن برچسب و کد شناسایی محصول ( ال اس ) IS7-LS

12- اقدام به تعمیر دستگاه توسط مشتری

13- استفاده از اینورتر ( ال اس ) IS7-LS جهت راه اندازی موتورهای با توان بالاتر از توان اینورتر

14- در صورت نصب کنتاکتور مابین کابل رابط موتور و اینورتر(در صورت لزوم استفاده از کنتاکتور با واحد فنی تماس حاصل فرمایید).

15- در صورتی که از تغذیه برد I/O استفاده غیر اصولی شود(بالاتر از توان نامی) .

16- در صورتی که دستگاه اینورتر با IP20 بدون تابلو مناسب در محیطی که مواد خورنده و شیمیایی وجود دارد نصب شده باشد.

17- در صورت نوسان شدید برق ورودی(که عموماً منجربه آسیب شدید به IGBT دستگاه می گردد).

18- اتصال کوتاه در خروجی اینورتر(که عموماً منجربه آسیب شدید به IGBT دستگاه می‌گردد).

ترمینال‌های قدرت و کنترلی اینورتر IS7 LS

اینورترهای سری IS7 دارای ترمینال‌های متنوع قدرت و کنترل برای کاربردهای مختلف هستند.

ترمینال‌های ورودی برق:

R, S, T → ورودی برق سه فاز
U, V, W → خروجی به موتور

ترمینال‌های کنترلی:

ورودی‌ها و خروجی‌های دیجیتال و آنالوگ شامل:

P1 تا P8 برای فرمان‌های دیجیتال (مثل راستگرد، چپگرد، توقف اضطراری و JOG)
V1 و I1 برای ورودی آنالوگ ولتاژ و جریان
RS-485 برای ارتباطات شبکه صنعتی

نقشه شماتیک ترمینال‌های قدرت

1- 0.75 تا 22 کیلووات (200/400 ولت)

توضیح	نام ترمینال
ترمینال‌های ورودی برق شهر	R,S,T
ترمینال ولتاژ DC مثبت	P(+)
ترمینال ولتاژ DC منفی	N(-)
ترمینال های مقاومت ترمز	P+,B
ترمینال های خروجی اینورتر	U,V,W

2- 30 تا 75 کیلووات (200/400 ولت)

توضیح	نام ترمینال
ترمینال‌های ورودی برق شهر	R,S,T
ترمینال ولتاژ DC مثبت	P1(+)
ترمینال ولتاژ DC منفی	N(-)
ترمینال های واحد ترمز دینامیکی	P(2), N(-)
ترمینال های خروجی اینورتر	U,V,W

90-3 تا 160 کیلووات (400ولت)

توضیح	نام ترمینال
ترمینال‌های ورودی برق شهر	R,S,T
ترمینال ولتاژ DC مثبت	P(+)
ترمینال ولتاژ DC منفی	N(-)
ترمینال های واحد ترمز دینامیکی	P2(+), N(-)
ترمینال های خروجی اینورتر	U,V,W

ترمینال‌های کنترلی

معرفی ترمینال‌های ‌کنترلی اینورتر ( ال اس ) IS7-LS

ترمینال	توضیحات	ترمینال	توضیحات
P1	ورودی دیجیتال1 ( راه‌ اندازی در جهت راستگرد طبق تنظیمات کارخانه)	V1	ترمینال ورودی ولتاژ آنالوگ -10~+10
P2	ورودی دیجیتال 2 ( راه اندازی در جهت چپگرد طبق تنظیمات کارخانه)	I1	ترمینال ورودی آنالوگ جریانی 0تا20میلی‌آمپر
P3	ورودی دیجیتال3 فرمان توقف اضطراری (طبق تنظیمات کارخانه)	A01,CM	ترمینال‌های خروجی آنالوگ چند منظوره ولتاژی
P4	ورودی دیجیتال 4 فرمان خطای خارجی (طبق تنظیمات کارخانه)	A02,CM	ترمینال‌های خروجی آنالوگ چند منظوره جریانی
P5,P6,P7	ورودی‌های دیجیتال 5و6و7 فرکانس پله‌ای کم، متوسط، زیاد(طبق تنظیمات کارخانه)	Q1, EG	ترمینال خروجی چند منظوره (ترانزیستوری)
P8	عملکرد درحالت JOG	A1,C1,B1	ترمینال‌های خروجی رله‌ای چند منظوره
VR و CM	منبع تغذیه10ولت DC	S+,S-	ترمینال ارتباط RS-485
A2,C2	ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)	24,CM	منبع تغذیه 24ولت
CM	ترمینال مشترک برای ورودی‌های دیجیتال	5G	ترمینال مشترک برای ورودی‌های آنالوگ

سوئیچ انتخاب حالتNPN/PNP

در صورتي كه كليد روي NPNباشد، با اتصال هر كدام از ورودي‌های دیجیتال بهترمینالCM فرمان اجرا مي‌شود. در صورتي كه كليد روي PNP‌باشد، با اتصال هر كدام از ورودي‌های دیجیتال به ترمینال ‌24 ولت فرمان اجرا مي‌شود.

فعال/غیرفعال کردن فیلتر داخلیEMC

1-اینورترهای تا 7.5کیلووات:

طبق تصویر درپوش را خارج کرده و سوئیچ جامپر را پیدا کنید. اگر پین‌های جامپر به هم متصل نباشند، فیلتر EMC غیرفعال می‌شود

برای فعال کردن فیلترEMC، پین‌های جامپر را با استفاده از اتصال کوتاه متصل کنید.(شکل زیر)

2-اینورترهای بالاتر از 7.5 کیلووات :

کابل فیلترEMC و ترمینال زمین را در پایین اینورتر پیداکنید. اگر کابل فیلتر EMCبه پیچ عایق متصل شود، فیلترEMC غیرفعال می‌شود. برای فعال‌سازی کابل فیلتر EMC رااز پیچ عایق بازکرده و آن رابه ترمینال زمین وصل کنید تا فیلترEMC فعال شود.

شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های LS

کی‌پد اینورتر ( ال اس ) IS7-LS

معرفی اجزای کی‌پد

توضیحات	نام	کلید
تغییر مد کاری دستگاه	[MODE] Key
ورود به پارامتر انتخاب شده / ذخیره مقدار پارامتر	[PROG/Ent] Key
حرکت میان پارامترهای یک گروه افزایش و کاهش مقدار پارامترها	[Up] Key [Down] Key
حرکت میان پارامترهای یک گروه افزایش و کاهش مقدار پارامترها	[Left] Key [Right] Key
کلید چند منظوره	[MULTI] Key
لغو داده‌های وارد شده قبل از زدن کلید PROG بازگشت به اولین پارامتر از پارامترهای گروه بازگشت به مد نمایش اطلاعات عمومی اینورتر	[ESC] Key
فرمان راه اندازی راستگرد	[FWD] Key
فرمان توقف/ فرمان ریست خطا	[OFF] Key
فرمان راه اندازی چپگرد	[REV] Key

صفحه نمایش:

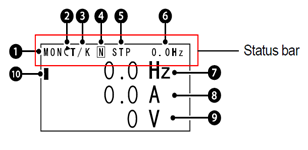

به محض وصل شدن برق ورودی به اینورتر ( ال اس ) IS7-LS صفحه زیر نمایش داده می‌شود.

توضیحات	شماره	توضیحات	شماره
مقدار نمایشی ثابت	6	نام منو	1
آیتم نمایشی شماره1	7	جهت گردش موتور(فعال بودن ترمینال راستگرد یا چپگرد)	2
آیتم نمایشی شماره2	8	نحوه تغییر فرکانس/نحوه START-STOP	3
آیتم نمایشی شماره3	9	عملکرد کلید چند منظوره	4
مکان نما	10	وضعیت فعلی اینورتر	5

3- نحوه تغییر فرکانس	3- نحوهstart/stop
X: تغییر فرکانس از طریق ورودی آنالوگ جریانی ترمینال I1	K :نحوه راه اندازی از طریق کی پد
V: تغییر فرکانس از طریق ورودی آنالوگ ولتاژی ترمینال V1	R :نحوه راه اندازی از طریق RS-485
J : فرکانس Jog	T:راه اندازی از طریق ترمینال های ورودی
U: عملیات فرکانس افزایشی(UP)	S:حالتSTOP
D: عملیات فرکانس کاهشی(DOWN)
R: تغییر فرکانس از طریق RS-485
K: تغییر فرکانس از طریق کی‌پد

5-حالت‌های مختلف وضعیت فعلی اینورتر
STP : حالت توقف	WAN: هشدار
FWD: حالت راستگرد	SPS: حالت Speed search
REV: حالت چپگرد	OSS: حفاظت جریان فعال است
DC: خروجی DC	TUN: Auto tune

چراغ وضعیت روی کی‌پد: اینورتر ( ال اس ) IS7-LS

FWD	در طول چرخش راستگرد روشن است.
REV	در طول چرخش چپگرد روشن است.
STOP/RESET	در هنگام توقف موتور روشن است/ در هنگام خطا چشمک می‌زند.

بخش‌های مختلف منو در کی‌پد: اینورتر ( ال اس ) IS7-LS

منو	علامت اختصاری	شرح عملکرد
Monitor mode	MON	نمایش اطلاعات عمومی مربوط به اینورتر از قبیل فرکانس کاری، جریان خروجی، ولتاژ خروجی و…
Parameter mode	PAR	نمایش و تغییر پارامترها جهت راه‌اندازی و کارکرد صحیح شامل 12گروه پارامتری
User & macro mode	U&M	گروه‌بندی پارامترهای مورد‌ نیاز کاربر
Trip mode	TRP	نمایش خطاهایی که درگذشته رخ داده است، به همراه اطلاعات مربوط به زمان رخ دادن هرخطا شامل فرکانس/جریان/ولتاژ
Config mode	CNF	تنظیم محیط کاربری اینورتر برای عملکردهایی غیراز عملکردهای اجرایی از قبیل زبان کی‌پد، نمایش نوع کارت اختیاری نصب شده، برگرداندن پارامترها به مقدار اولیه وکپی‌کردن پارامترها

معرفی زیرگروه‌های پارامتری اینورتر ( ال اس ) IS7-LS

مطابق جدول زیر در سری IS7، دوازده گروه پارامتری مختلف وجود دارد:

نام گروه پارامتری	علامت اختصاری	شرح عملکرد
Drive group	DRV	پارامترهای موردنیاز برای راه‌اندازی شامل تنظیمات زمان شتاب‌گیری و توقف، فرکانس و …
Basic group	BAS	پارامترهای اصلی مانند مشخصات موتور، تنظیم سرعت‌های پله‌ای و…
Advanced function group	ADV	پارامترهایی جهت تنظیم الگوی شتاب‌گیری، توقف، توابع کنترل فرکانس و …
control function group	CON	پارامترهای مربوط به روش کنترلیV/F, Sensorless
Input terminal function group	IN	پارامترهای مربوط به تنظیمات ترمینال‌های ورودی شامل: ورودی‌های دیجیتال چندمنظوره و ورودی‌های آنالوگ
output terminal function group	OUT	پارامترهای مربوط به تنظیمات ترمینال‌های خروجی شامل رله‌های خروجی وخروجی‌های آنالوگ
communication function group	COM	پارامترهای مربوط به تنظیمات رابط RS-485 و کارت‌های اختیاری ارتباطی
Application function group	APP	پارامترهای مربوط به تنظیمات PID کنترلر و فعال‌سازی عملکردهای ترتیبی اتوماتیک
Auto sequence run group	AUT	این گروه با فعال‌سازی عملکردهای ترتیبی اتوماتیک در گروه APP آشکار می‌شود
Application option group	APO	پارامترهای مربوط به تنظیمات کارت‌های اختیاری شامل کارت انکودر و کارت PLC
Protection group	PRT	پارامترهای مربوط به حفاظت موتور و اینورتر
Motor2 function group	M2	این گروه درصورت انتخاب موتور دوم برای یکی از ورودی‌های چند منظوره فعال می‌شود.

جمع‌بندی

اینورتر LS مدل IS7 یکی از پرکاربردترین درایوهای صنعتی برای کنترل دقیق سرعت و گشتاور موتورهای القایی است.
با رعایت نکات نصب، شرایط محیطی و نگهداری، می‌توان بهره‌وری بالا و طول عمر طولانی از دستگاه داشت.
شرکت ساعی بنیاد مرکزی به‌عنوان نمایندگی رسمی LS در ایران، آماده ارائه مشاوره، فروش و خدمات فنی انواع اینورتر ال‌اس می‌باشد.
