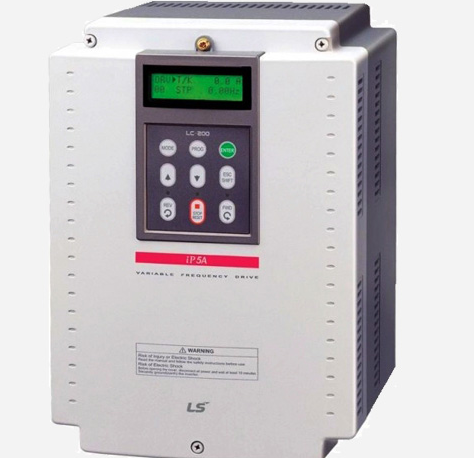

SV-IP5 A اینورتر LS

شرکت ساعی بنیاد مرکزی نمایندگی محصولات ال اس LSموارد احتیاطی لازم  جهت راه اندازی اینورتر IP5A -LS

  • دستگاه اینورتر IP5A -LS باید توسط کارکنان فنی و باتجربه شرکت ساعی بنیاد مرکزی نماینده اینورتر های (ال اس) LS نصب و راه اندازی شود که با شیوه تنظیم پارامتر، اصول و مبانی برق، نصب و سیم‌بندی آشنایی کافی را داشته باشند تا از بروز هرگونه حادثه جلوگیری شود.
  • در قسمت ورودی برق دستگاه اینورتر IP5A -LS می‌توانید از رله یا کنتاکتور برای قطع و وصل برق استفاده کنید، ولی هیچگاه نباید در خروجی اینورتر و بین موتور و اینورتر کنتاکتور قرار دهید.
  • قبل از هرگونه تعمیر یا بازرسی، برق اصلی را قطع کنید تا چراغ نشانگر برق ورودی خاموش شود و سپس توسط مولتی‌متر اطمینان پیدا کنید که بین ترمینال‌های P و N هیچ ولتاژ DC وجود ندارد(توجه داشته باشید که این ولتاژ تا 650 ولت می‌باشد)
  • قبل از تنظیم فرکانس خروجی بیش از 60Hz، از توانایی و ایمنی موتور اطمینان حاصل کنید تا به موتور آسیب نرسد.
  • چنانچه از دستگاه اینورتر IP5A -LS برای مدت طولانی استفاده نمی‌کنید برق دستگاه را قطع کنید.
  • دستگاه اینورتر IP5A -LS را از طریق قطع و وصل برق اصلی ورودی خاموش و روشن نکنید.
  • با توجه به شرایط آب و هوایی و محیط کار نسبت به نظافت اینورتر دستگاه اینورتر IP5A -LS مخصوصاً فن دستگاه اقدام کنید(عمر مفید فن حداکثر 3 سال است).
  • اگر اینورتر دستگاه اینورتر IP5A -LS بیش از سه ماه در انبار نگهداری شده و استفاده نکرده‌اید، دمای محیط نباید بیش از 30 درجه سانتی‌گراد باشد و نگهداری بیش از یک سال نیز توصیه نمی‌شود زیرا ممکن است موجب خرابی خازن‌های الکترولیتی دستگاه شود.

شرایط محیطی مناسب برای نصب دستگاه اینورتر IP5A -LS

محیطشرایط
نصب در محیطمحیط بسته همراه با سقف برای جلوگیری از ریزش باران و تابش نورمستقیم
دمای محیط-10 تا +50 درجه سانتی‌گراد هنگامی که از درایو درون تابلو استفاده می‌کنید حتماً از فن یا خنک‌کننده مناسب استفاده کنید.
رطوبتکمتر از 90% و بدون هرگونه بخار
دمای نگهداری انبار-20 تا +60 درجه سانتی‌گراد
ارتفاع از سطح دریاکمتر از 1000 متر
لرزش10~20Hz در 8m/S2 و 55 Hz در 5.9 m/S2
شرایط محیطیاینورتر را در محیطی عاری از روغن ‌و گرد و غبار، مواد آتش‌زا، لرزش‌های شدید، کلریدها، نور مستقیم خورشید و براده‌های فلزات نصب کنید.
جهتاینورتر را عمودی نصب کنید تا حداکثر اثر خنک‌کنندگی را داشته باشد.

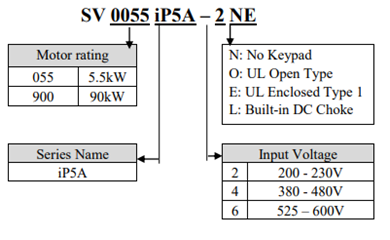

اطلاعات اولیه وکدشناسایی دستگاه اینورتر IP5A -LS

ابتدا مطابق شکل زیربه بررسی پلاک اینورتر می‌پردازیم

نحوه نصب و سیم‌بندی دستگاه اینورتر IP5A -LS

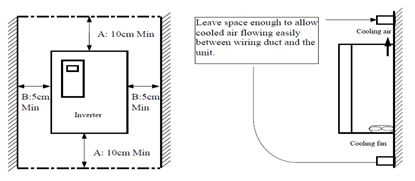

اینورتر را در محلی نصب کنید که لرزشکمی داشته باشد( کمتر از 5.9m/S2) ‎ و همچنین در محلی نصب کنید که محدوده دمای آن حداکثر50 تا 10 درجه سانتی‌گراد باشد. همان طور که در شکل مشاهده می‌کنید در اطراف اینورتر حرارت بالایی وجود دارد که می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر داخل تابلو نصب می‌شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.

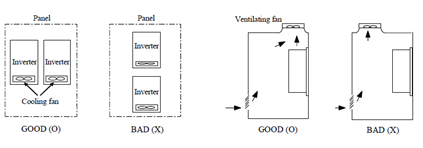

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلوواحد قرار دهید حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید:

سیم‌بندی ترمینال‌های قدرت و کنترل(I/O)  دستگاه اینورتر IP5A -LS

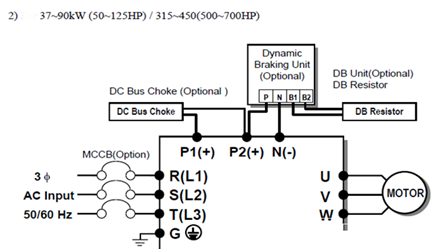

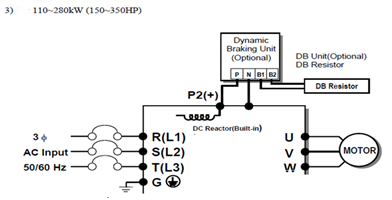

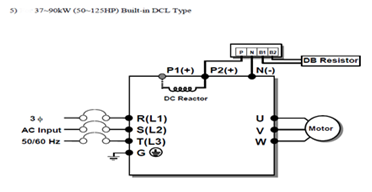

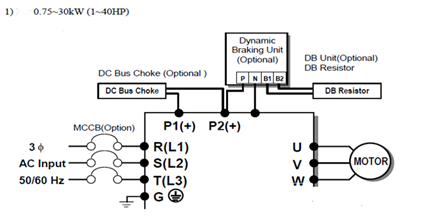

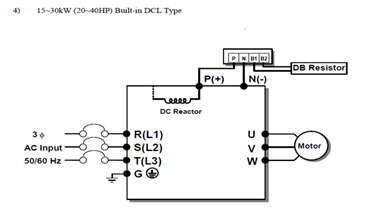

نقشه شماتیک ترمینال‌های قدرت دستگاه اینورتر IP5A -LS

نام ترمینالنماد ترمینال
ترمینال‌های ورودی برق شهرR,S,T
ترمینال های DC ReactorP1(+),P2(+)
ترمینال های مقاومت ترمزP2(+),N(-)

یا

P(+),N(-)

ترمینال های خروجی اینورترU,V,W

 معرفی ترمینال‌های‌کنترلی دستگاه اینورتر IP5A -LS



ترمینالتوضیحاتترمینالتوضیحات
M7ورودی دیجیتال1 ( راه‌ اندازی در جهت راستگرد طبق تنظیمات کارخانه)V1ترمینال ورودی ولتاژ‌آنالوگ

-10~+10

M8ورودی دیجیتال 2 ( راه اندازی در جهت چپگرد طبق تنظیمات کارخانه)Iترمینال ورودی آنالوگ جریانی
M6ورودی دیجیتال6 (فرمان Jog طبق تنظیمات کارخانه)CMترمینال مشترک برای ورودی‌های دیجیتال
M5ورودی دیجیتال5 فرمان توقف اضطراری (طبق تنظیمات کارخانه)S0/S1,CMترمینال خروجی آنالوگ ولتاژی 0تا 10ولت
M4ورودی دیجیتال 4 فرمان خطای خارجی (طبق تنظیمات کارخانه)A0,B0مرجع فرکانسی پالس
M1,M2,M3ورودی‌های دیجیتال 5و6و7 فرکانس پله‌ای کم، متوسط، زیاد(طبق تنظیمات کارخانه)A1,C1,B1ترمینال‌های خروجی رله‌ای چند منظوره
V+ و CMمنبع تغذیه12ولت DCC+,C-ترمینال ارتباط RS-485
A2,C2ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)24,CMمنبع تغذیه 24ولت
A3,c3ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)A4,c4ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)
V-,CMمنبع تغذیه12- ولت DC5Gترمینال مشترک ورودی آنالوگ

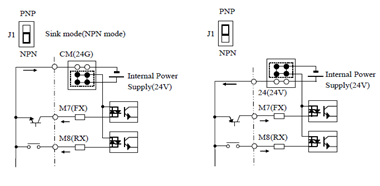

  سوئیچ  انتخاب حالتNPN/PNP  در دستگاه اینورتر IP5A -LS

در صورتي كه كليد روي NPNباشد، با اتصال هر كدام از ورودي‌های دیجیتال بهترمینالCM فرمان اجرا مي‌شود. در صورتي كه كليد روي PNP‌باشد، با اتصال هر كدام از ورودي‌های دیجیتال به ترمینال ‌24 ولت فرمان اجرا مي‌شود.

 شرکت ساعی بنیاد مرکزی نمایندگی محصولات ال اس LS

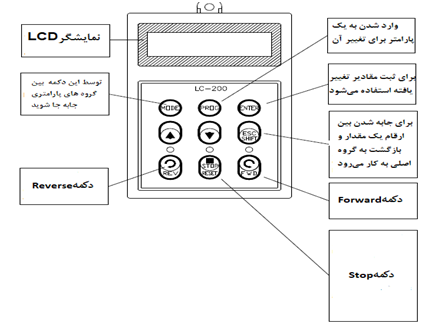

معرفی کی‌پد اینورتر IP5A -LS



نحوه تغییر فرکانس



 نحوهstart/stop

X:تغییر فرکانس از طریق ورودی آنالوگ جریانی ترمینالIK :نحوه راه اندازی از طریق کی پد
 V:تغییر فرکانس از طریق ورودی آنالوگ ولتاژی ترمینال  V1R :نحوه راه اندازی از طریق RS-485
J :فرکانس Jog T:راه اندازی از طریق ترمینال های ورودی
 U:عملیات فرکانس افزایشی(UP)S:حالتSTOP
 D:عملیات فرکانس کاهشی(DOWN)
R:تغییر فرکانس از طریق RS-485
 K:تغییر فرکانس از طریق کی‌پد
 P:تغییر فرکانس از طریق ورودی پالس
حالت‌های مختلف وضعیت فعلی اینورتر
STP : حالت توقف
FWD: حالت راستگرد
REV: حالت چپگرد

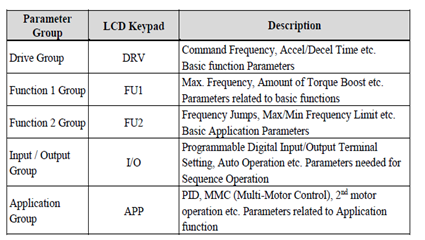

 معرفی گروه‌های اصلی اینورتر IP5A -LS

مطابق شکل زیر در سری IP5A، پنج گروه پارامتری مختلف وجود دارد:

DRV group: شامل پارامترهای پایه و ضروری در وضعیت Run می‌باشد. مانند Taraget Frequency (فرکانس مورد نظر)، TimeAccel/Decel (زمان شتاب و توقف).

FU1 group : شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی.

FU2 group : شامل پارامترها و توابع پیشرفته

I/O(Input/output) group : شامل پارامترهای ضروری جهت ایجاد توالی و استفاده از ترمینال‌های ورودی و خروجی چند وظیفه‌ای.

APP group : PID,MMC و…
