SV-G100 اینورتر LS

شرکت ساعی بنیاد مرکزی  نمایندگی اینورتر های LS

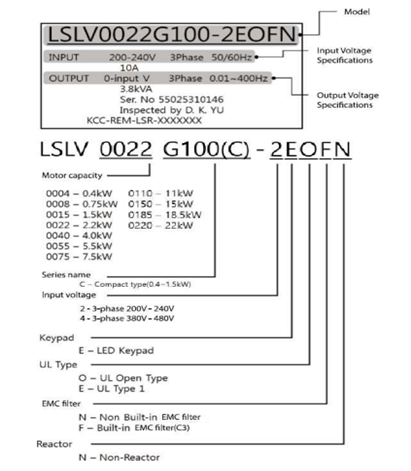

اطلاعات اولیه وکدشناسایی محصول اینورتر G100-LS

ابتدا مطابق شکل زیربه بررسی پلاک اینورتر می‌پردازیم:

نحوه نصب و سیم‌بندی اینورتر (ال اس) G100-LS

اینورتر را در محلی نصب کنید که لرزشکمی داشته باشد( کمتر از 5.9m/S2) ‎ و همچنین در محلی نصب کنید که محدوده دمای آن حداکثر40 تا 10 درجه سانتی‌گراد باشد. همان طور که در شکل مشاهده می‌کنید در اطراف اینورتر حرارت بالایی وجود دارد که می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر داخل تابلو نصب می‌شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو واحد قرار دهید حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید:

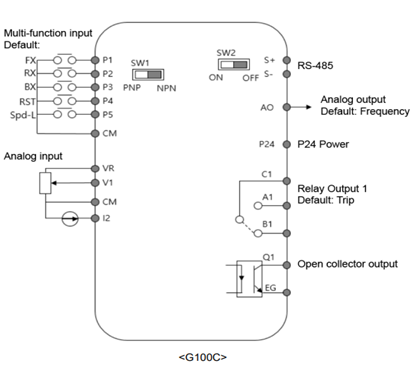

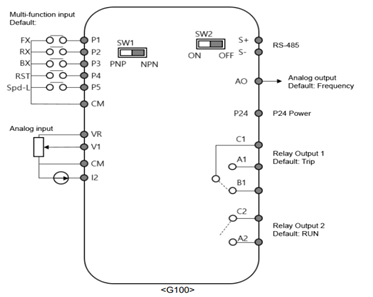

ترمینال‌های فرمان اینورتر در مدل‌های G100 و G100 C

 معرفی ترمینال‌های کنترلی اینورتر (ال اس) G100-LS

ترمینالتوضیحاتترمینالتوضیحات
P1ورودی دیجیتال1

( راه‌ اندازی در جهت راستگرد طبق تنظیمات کارخانه)

V1ترمینال ورودی ولتاژ آنالوگ

-10~+10

P2ورودی دیجیتال 2

( راه اندازی در جهت چپگرد طبق تنظیمات کارخانه)

I2ترمینال ورودی انالوگ ولتاژی و جریانی

0تا20میلی‌آمپر

P3ورودی دیجیتال3

(فرمان توقف اضطراری طبق تنظیمات کارخانه)

AM,CMترمینال‌های خروجی آنالوگ چند منظورهولتاژ 0تا10 ولت و جریان 0تا 20میلی‌آمپر
P4ورودی دیجیتال 4

(فرمان خطای خارجی طبق تنظیمات کارخانه)

24,CMمنبع تغذیه 24ولت
P5,P6,P7ورودی‌های دیجیتال 5و6و7 فرکانس پله‌ای کم، متوسط، زیاد(طبق تنظیمات کارخانه)Q1, EGترمینال خروجی چند منظوره (ترانزیستوری)
CMترمینال مشترک برای ورودی‌های دیجیتالA1,C1,B1ترمینال‌های خروجی رله‌ای چند منظوره
VR و CMمنبع تغذیه10ولت DCS+,S-ترمینال ارتباط RS-485
A2,C2ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)



سوئیچتوضیحاتتنظیمات کارخانه
Sw1سوئیچ انتخاب حالت PNP/NPN

(چپ:PNP  ، راست: NPN)

راست: NPN
Sw2سوئیچ فعال کردن مقاومت انتهای شبکه(چپ: روشن،راست: خاموش)راست: OFF

 سوئیچ  انتخاب حالتNPN/PNP

در صورتي كه كليد روي NPNباشد، با اتصال هر كدام از ورودي‌های دیجیتال بهترمینالCM فرمان اجرا مي‌شود. در صورتيكه كليد روي PNP‌باشد، با اتصال هر كدام از ورودي‌های دیجیتال به ترمینال ‌24 ولت فرمان اجرا مي‌شود.

با استفاده از سوئیچ شماره 1روی اینورتر بر روی وضعیت دلخواه تنظیم کنید.

توجه: اگر سوئیچ شماره 1 در سمت راست باشدNPN و اگر سمت چپ باشدPNPخواهد بود.



 شرکت ساعی بنیاد مرکزی  نمایندگی اینورتر های LS

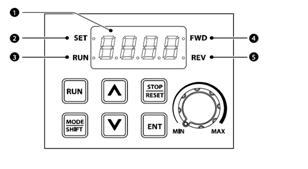

معرفی کی‌پد اینورتر (ال اس) G100-LS

عملکردنامشماره
وضعیت عملیاتی و اطلاعات پارامتر فعلی را نمایش می‌دهد.نمایشگر دیجیتالی1
LED  درطول مقداردهی پارامتر چشمک می‌زند.نشان‌دهنده ست شدن مقدار2
LEDدر حین عملیات روشن می‌شود ودر زمان افزایش سرعت یا کاهشسرعت چشمک می‌زند.نشانگر RUN3
LED در زمان چرخش راستگرد روشن می‌شود.نشانگر راستگرد4
LED در زمان چرخش چپگرد روشن می‌شود.نشانگر چپگرد5
کاربردنام کلیدکلید
شروع به کار اینورترRUN
:STOP توقف اینورتر

:RESET ریست کردن اینورتر در صورت بروز خطا

STOP/RESET
جابجایی بین پارامترهای گروه، یا مقادیر پارامترها را افزایش/ کاهش می‌دهد.کلید جهت بالا و پایین
هنگام تنظیم پارامتر برای حرکت بین گروه‌ها یا حرکت به سمت چپ رقم استفاده می‌شود. کلید MODE/SHIFT را یکبار دیگر فشار دهید بیشترین و کمترین مقدار را نمایش می‌دهد.MODE/SHIFT
ورود به پارامتر، تغییر پارامتر و تایید آن.کلید ENTER
جهت تنظیم فرکانسکلید VOLUME

اگر کلید [▲] و کلید [▼] را به طورهمزمان فشار دهید به عنوان کلید ESC عمل می‌کند.

اگر زمانی که درون گروه‌ها هستید ESC را فشار دهید به صفحه اولیه (صفحه نمایش فرکانس) وارد می‌شود و تغییرات ذخیره نمی‌شود.

معرفی گروه‌های اصلی اینورتر G100-LS

توضیحاتصفحه نمایشگروه
پارامترهای اساسی را برای عملکرد اینورتر پیکربندی می‌کند.operation
پارامترها را برای عملیات اصلی پیکربندی می‌کند که شامل: عملکرد JOG، ظرفیت موتور، torque boost و سایر پارامترهای مرتبط با keypad است.drDrive
پارامترهای عملیات اصلی را پیکربندی می‌کند که شامل: پارامترهای موتور و پارامترهای multi-stepfrequency است.baBasic
الگوهای افزایش یا کاهش سرعت، محدودیت‌های فرکانس و غیره را پیکربندی می‌کند.adAdvanced
ویژگی‌های مرتبط با کنترل sensorless vector را پیکربندی می‌کند.cnControl
ویژگی‌های مربوط به ترمینال ورودی، از جمله ورودی‌های چند منظوره دیجیتال و ورودی‌های آنالوگ را پیکربندی می‌کند.Input Terminal
ویژگی‌های مربوط به ترمینال خروجی مانند رله‌ها و خروجی‌های آنالوگ را پیکربندی می‌کند.ouOutput Terminal
ویژگی‌های ارتباطی را برای RS-485 یا سایر گزینه‌های ارتباطی پیکربندی می‌کند.cmCommunication
توابع مربوط به کنترل PID را پیکربندی می‌کند.apapplication
ویژگی‌های حفاظت موتور و اینورتر را پیکربندی می‌کند.prProtection
ویژگی‌های مرتبط با موتور ثانویه را پیکربندی می‌کند. موتور دوم فقط زمانی روی صفحه کلید ظاهر می‌شود که یکی از پایه‌های ورودی چند منظوره (In.65–In.69) روی 26 تنظیم شده باشد.M2Motor 2

 روش جابجایی بین گروه‌های اصلی اینورتر (ال اس) G100-LS

 با استفاده از کلید MODE می‌توان بین گروه‌ها جابجا شد و اگر کلید MODE را برای بیشتر از یک ثانیه نگه دارید جهت حرکت برعکس می‌شود و به گروه‌های قبلی برمی‌گردد. با استفاده از کلیدهای [▲] و [▼] در میان کدها به بالا و پایین حرکت کنید تا زمانی که کد مورد نیاز خود را پیدا کنید. برای ذخیره تغییرات، کلید [ENT] را فشار دهید.

ورود به زیرگروه‌های یک گروه اصلی :

برای انتخاب هر کدام از زیرگروه‌های یک گروه اصلی ابتدا بایستی گروه اصلی مد نظر را انتخاب نماییم، سپس توسط دکمه‌های جهت‌دار بالا یا پایین، زیرگروه مورد نیاز را انتخاب می‌نماییم. بعد از آنکه زیرگروه را انتخاب نمودیم با فشار دادن دکمه ENT وارد آن زیرگروه می‌شویم که در این حالت مقدار آن زیرگروه نمایش داده می‌شود که می‌توان مقدار آن را تغییر داد.

 مثال:مقداردهی پارامترها

می‌خواهیم به پارامترdr-93 مقدار بدهیم:

صفحه نمایش کی‌پدتوضیحاتمرحله
dr.0با زدن دکمه MODE وارد dr.0 شوید.1
9کلید ENTرا فشار دهید.2
3برای انتخاب پارامتر “93”، کلید [▼] را فشار دهید تا مقدار  آن به “3” تغییر یابد.3
03کلید [MODE] را فشار دهید تا به سمت چپ عدد مقدار دهگان برود.4
93برای انتخاب پارامتر “93”، کلید [▲] یا [▼] را فشار دهید تا مقدار به “9” تغییر یابد.5
dr.93کلید ENT را فشار دهید.

مقدار dr.93 نشان داده می‌شود.

6
0دوباره کلید ENTرا فشار دهید تا وارد پارامتر dr.93شود.7
1برای تغییر مقدار به 1 کلید [▲] را فشار دهید و سپس کلید [ENTER] را فشار دهید.8
dr.93دوباره کلید ENTرا بزنید تا مقدار تایید شود.9

 انتخاب نوع کابل:

تا حد امکان از کابل‌هایی با بیشترین سطح مقطع برای سیم‌کشی برق اصلی استفاده کنید تا مطمئن شوید که افت ولتاژ از 2% تجاوز نمی‌کند.برای سیم‌کشی ترمینال قدرت از کابل‌های مسی با ولتاژ 600 ولت، 75 درجه سانتی‌گراد استفاده کنید.برای سیم‌کشی ترمینال کنترلی از کابل‌های مسی با ولتاژ 300 ولت، 75 درجه سانتی‌گراد استفاده کنید

Terminal Block SizePower Terminal WiringGroundCapacity (kw)
AWGmm2AWGmm2
U/V/WR/S/TU/V/WR/S/T
M3(M3.5*)16161.51.51240.43-phase 200 V
0.75
M4(M3.5*)14122.541241.5
2.2
M41010661064
M48610161065.5
7.5
M566161661411
44252515
M642253518.5
22353522
M3.516161.51.5142.50.43-phase 400 V
0.75
1.5
2.2
M414142.52.51064
M41086101065.5
7.5
M588101061411
88101015
86101618.5
64162522

فیلترEMC

اگر اینورتر (ال اس) G100-LS از منبع تغذیه با ساختار زمین نامتقارن استفاده می‌کند، فیلتر EMC را فعال نکنید. در غیر این صورت ممکن است باعث برق‌گرفتگی و آسیب شخصی یا حتی مرگ شود.قبل از باز کردن درپوش برای شروع کار، حداقل10 دقیقه پس از قطع برق صبر کنید و بررسی کنید که ولتاژDC اینورتر با استفاده از تستر تخلیه شده باشد. در غیر این صورت ممکن است باعث برق‌گرفتگی و آسیب شخصی یا حتی مرگ شود.قبل از استفاده از اینورتر، سیستم اتصال زمین منبع تغذیه را چک کنید. اگر منبع تغذیه اتصال زمین نامتقارن دارد، فیلتر EMCرا غیرفعال کنید، محل پیچ روشن/خاموش فیلتر EMCرا بررسی کنید و واشر پلاستیکی را به پیچ زیر بلوک ترمینال کنترل وصل کنید.

دانلود دفترچه راهنمای فارسی اینورتر G100-LS

دانلود دفترچه راهنمای انگلیسی اینورتر G100-LS
