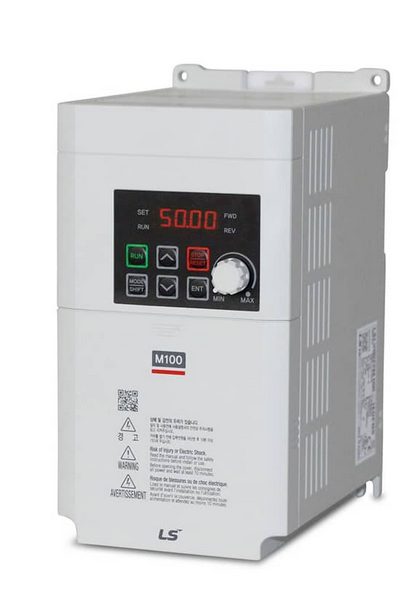

درایو تکفاز مدل M100 2017

شرکت ساعی بنیاد مرکزی نمایندگی اینورترهای (ال اس) LS

 اطلاعات اولیه وکدشناسایی اینورتر (ال اس) M100- LS

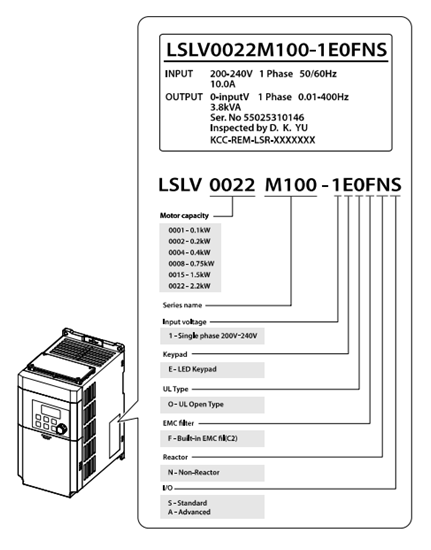

ابتدا مطابق شکل رو به روبه بررسی پلاک  اینورتر (ال اس) M100 – LS  می‌پردازیم:

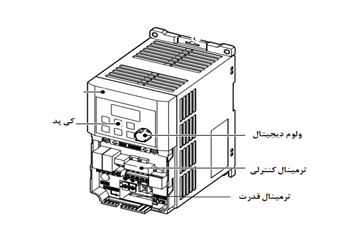

جزئیات ظاهری اینورتر )ال اس) M100- LS

نحوه نصب و سیم‌بندی اینورتر )ال اس) M100- LS

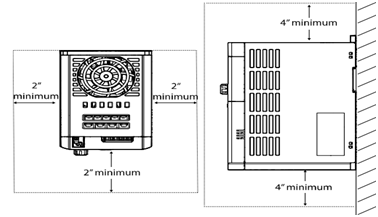

اینورتر (ال اس) M100 – LS را در محلی نصب کنید که لرزشکمی داشته باشد( کمتر از 5.9m/S2) ‎ و همچنین در محلی نصب کنید که محدوده دمای آن حداکثر40 تا 10 درجه سانتی‌گراد باشد. همان طور که در شکل مشاهده می‌کنید در اطراف اینورتر(ال اس)  M100 – LS حرارت بالایی وجود دارد که می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر(ال اس)  M100 – LS داخل تابلو نصب می‌شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.

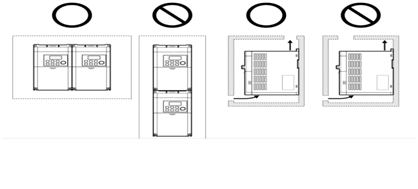

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو واحد قرار دهید حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید:

سیم‌بندی ترمینال‌های قدرت و کنترل(I/O)  در اینورتر (ال اس) M100 – LS

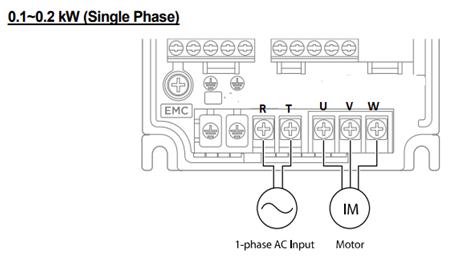

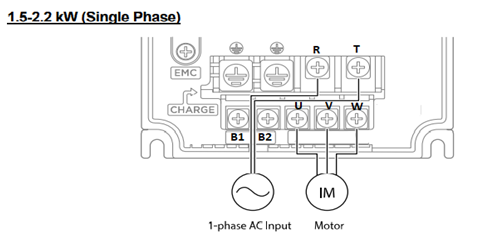

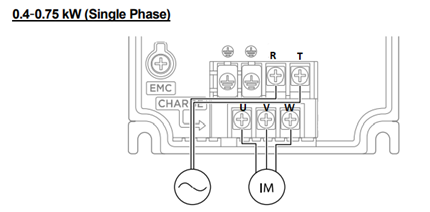

نقشه شماتیک ترمینال‌های قدرت اینورتر (ال اس) M100 – LS

توضیحنام ترمینال
ترمینال‌های ورودی برق شهرR,T
ترمینال‌های مقاومت ترمزB1/B2
ترمینال‌های خروجی اینورترU,V,W

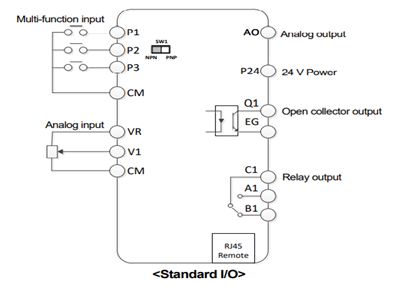

تفاوت ترمینال‌های فرمان اینورتر (ال اس) M100 – LS  در مدل‌های Advanced  و  Standard

 تفاوت این دو مدل در شبکهRS-485 و ورودی آنالوگ جریانی می‌باشد، که فقط مدل Advancedاز این قابلیت برخوردار است.تفاوت دیگر در تعداد رله های‌خروجی و ترانزیستوری می باشد

معرفی ترمینال‌های ورودی‌کنترلی اینورتر (ال اس) M100 – LS

خصوصیاتوظیفهترمینال
تعریف کارخانه‌ای این ورودی‌های دیجیتال بصورت زیر می‌باشد :

P1 : Fx(چرخش راست گرد)

P2 : Rx(چرخش چپگرد)

P3 : Emergency Stop

P4 : Fault Reset

P5: Jog operation

ورودی Multi-function T/M 1-5P1~P5
پایه صفر یا مشترک ورودی‌های دیجیتال و آنالوگ می‌باشدترمینال مشترکCM
ولتاژ خروجی: 12V

حداکثر جریان خروجی: 10mA

پتانسیومتر:  1~5 K

منبع تغذیه 10ولتی DCVR,CM
حداکثر ولتاژ ورودی :10 ولتترمینال ورودی ولتاژ آنالوگ

0-10 V

V1
0~20mA  ورودی

مقاومت داخلی 250 اهم(قابل انتخاب توسط سوییچ SW2)

ترمینال ورودی انالوگ جریانی

0-20 mA

I2



معرفی ترمینال‌های‌خروجی‌کنترلی اینورتر (ال اس) M100 – LS

خصوصیاتوظیفهT/M
حداکثر ولتاژ خروجی : 10[V]

حداکثر جریان خروجی :10 mA

ترمینال خروجی آنالوگ ولتاژی 0تا 10ولتAO,CM
کمتر از DC 26V , 100 mAترمینال خروجی دیجیتال چند منظوره (ترانزیستوری)Q1,EG
سوکت شبکه RS485سوکت شبکهRJ45
حداکثر جریان خروجی : 100mAمنبع تغذیه 24ولت24,CM
کمتر از AC 250V , 1A

کمتر از DC 30V , 1A

ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)A1,C1
ترمینال خروجی رله‌ای چند منظوره (کنتاکت بسته)B1,C1
ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)A2,C2

وضعیت سوئیچ‌های روی اینورتر (ال اس) M100 – LS

سوئیچتوضیحاتتنظیمات کارخانه
Sw1سوئیچ انتخاب حالت PNP/NPN

(چپ:PNP  ، راست: NPN)

راست: NPN
Sw2سوئیچ انتخاب ترمینال آنالوگ ورودی جریانی یا ولتاژی (چپ:جریان ، راست:ولتاژ)چپ: I2
Sw3سوئیچ فعال کردن مقاومت انتهای شبکه(چپ: روشن،راست: خاموش)راست: OFF

شرکت ساعی بنیاد مرکزی نماینده اینورترهای (ال اس) LS

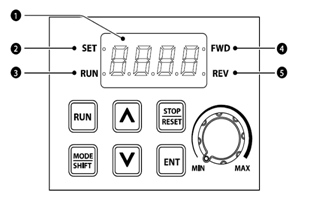

معرفی کی‌پد اینورتر (ال اس) M100 – LS

عملکردنامشماره
وضعیت عملیاتی و اطلاعات پارامتر فعلی را نمایش می دهد.نمایشگر دیجیتالی1
LED درطول مقداردهی پارامتر چشمک می‌زندنشان دهنده ست شدن مقدار2
LEDدر حین عملیات روشن می شود ودر زمان شتاب یا کاهش چشمک می زندنشانگر RUN3
LED در زمان چرخش راستگرد روشن می شودنشانگر راستگرد4
LED در زمان چرخش چپگرد روشن می شودنشانگر چپگرد5

نمایش الفبای اعداد بر روی صفحه نمایش:

  معرفی گروه‌های اصلی اینورتر (ال اس) M100 – LS

DescriptionDisplayGroup
پارامترهای اساسی را برای عملکرد اینورتر پیکربندی می‌کند.Operation
پارامترها را برای عملیات اصلی پیکربندی می کند. این پارامترها شامل JOG ، torque boost و سایر پارامترها.drDrive
پارامترهای عملیات اصلی را پیکربندی می کند. این پارامترها شامل پارامترهای موتور و پارامترهای multi-stepfrequencybaBasic
الگوهای افزایش یا کاهش سرعت، محدودیت‌های فرکانس و غیره را پیکربندی می‌کند.AdAdvanced
عملکردهایی مانند فرکانس حامل یا speed search را پیکربندی می‌کند.Control
ویژگی‌های مربوط به ترمینال ورودی، از جمله ورودی‌های چند منظوره دیجیتال و ورودی‌های آنالوگ را پیکربندی می‌کند.lnInput Terminal
ویژگی های مربوط به ترمینال خروجی مانند رله ها و خروجی های آنالوگ را پیکربندی می‌کند.OUOutput Terminal
ویژگی‌های ارتباطی را برای RS-485 یا سایر گزینه‌های ارتباطی پیکربندی می‌کند.

*فقط برای مدل های مجهز به I/O پیشرفته موجود است.

Communication
توابع مربوط به کنترل PID را پیکربندی می‌کند.APApplication
ویژگی های حفاظت موتور یا اینورتر را پیکربندی می کند.Protection
ویژگی های مرتبط با موتور ثانویه را پیکربندی می‌کند.

*گروه موتور ثانویه (M2) تنها زمانی روی صفحه کلید ظاهر می‌شود که یکی از پایانه های ورودی چند منظوره (ورودی/خروجی استاندارد)

Secondary Motor

(2ndMotor)

پیکربندی ویژگی‌های مختلف مانند تنظیمات پارامترCFConfiguration

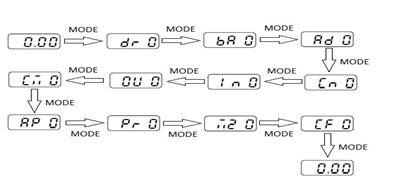

روش جابجایی بین گروه‌های اصلی اینورتر (ال اس) M100 – LS



توجه : اگر برای اولین بار می‌خواهید پارامترهای اینورتر (ال اس)  M100 – LS را تنظیم نمایید ابتدا مراحل زیر را اجرا کنید :

1- دکمه جهت‌دار پایین را یک بار فشار دهید. بعد از اجرای این مرحله متن OGr را مشاهده خواهید کرد .

2- بعد از اجرای مرحله یک، دکمه ENT را فشار دهید در این حالت مقدار0  را مشاهده خواهید کرد.

3- با دکمه جهت‌دار بالا، مقدار صفر را به یک تغییر دهید.

4- بعد از اجرای مرحله 3، دکمهENT را دوبار فشار دهید.

5- برق ورودی اینورتر را قطع نمایید و منتظر شوید تا نمایشگر خاموش گردد. بعد از خاموش‌شدن نمایشگر دوباره اینورتر را به برق وصل نمایید، حالا اینورتر آماده به کار می‌باشد.

بعد از وصل نمودن برق ورودی اینورتر روی نمایشگر مقدار 0.00 نمایش داده می‌شود. در این حالت با فشردن دکمه MODE، می‌توان بین گروه‌های اصلی جابجا شد.

 روش ورود به زیرگروه‌های یک گروه اصلی :

برای انتخاب هر کدام از زیرگروه‌های یک گروه اصلی ابتدا بایستی گروه اصلی مدنظر را انتخاب نماییم، سپس توسط دکمه‌های جهت‌دار بالا یا پایین، زیرگروه مدنظر را انتخاب می‌نماییم. بعد از انتخاب زیرگروه با فشار دادن دکمه ENT وارد آن زیرگروه می‌شویم که در این حالت مقدار آن زیرگروه نمایش داده می‌شود که می‌توان مقدار آن را تغییر داد.
