شرایط محیطی مناسب برای نصب اینورتر (ال اس) IS5-LS
| محیط | شرایط |
| نصب در محیط | محیط بسته همراه با سقف برای جلوگیری از ریزش باران و تابش نورمستقیم |
| دمای محیط | -10 تا +50 درجه سانتی‌گراد هنگامی که از اینورتر (ال اس) IS5-LS درون تابلو استفاده می‌کنید حتماً از فن یا خنک‌کننده مناسب استفاده کنید. |
| رطوبت | کمتر از 90% و بدون هرگونه بخار |
| دمای نگهداری انبار | -20 تا +60 درجه سانتی‌گراد |
| ارتفاع از سطح دریا | کمتر از 1000 متر |
| لرزش | 10~20Hz در 8m/S2 و 55 Hz در 5.9 m/S2 |
| شرایط محیطی | اینورتر (ال اس) IS5-LS را در محیطی عاری از روغن و گرد و غبار، مواد آتش‌زا، لرزش‌های شدید، کلریدها، نور مستقیم خورشید و براده‌های فلزات نصب کنید. |
| جهت | اینورتر (ال اس) IS5-LS را عمودی نصب کنید تا حداکثر اثر خنک‌کنندگی را داشته باشد. |

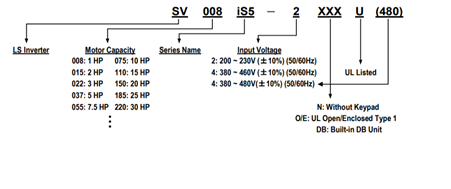

اطلاعات اولیه وکدشناسایی اینورتر (ال اس) IS5-LS
| ابتدا مطابق شکل زیربه بررسی پلاک اینورتر (ال اس) IS5-LS می‌پردازیم: |
 |
نحوه نصب و سیم‌بندی اینورتر (ال اس) IS5-LS

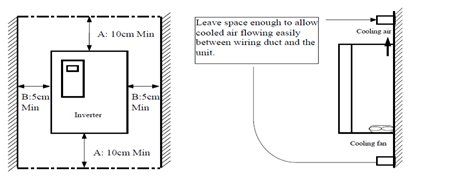

اینورتر (ال اس) IS5-LS را در محلی نصب کنید که لرزش کمی داشته باشد(کمتر از 5.9m/S2) و همچنین در محلی نصب کنید که محدوده دمای آن حداکثر50 تا 10– درجه سانتی‌گراد باشد. همان طور که در شکل مشاهده می‌کنید در اطراف اینورتر حرارت بالایی وجود دارد که می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر داخل تابلو نصب می‌شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.
 |

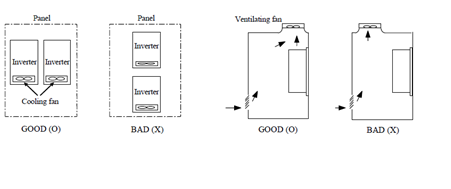

مطابق شکل زیر اگر دو اینورتر (ال اس) IS5-LS یا بیشتر را در یک تابلوواحد قرار دهید حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید:
 |
سیم‌بندی ترمینال‌های قدرت و کنترل(I/O) اینورتر (ال اس) IS5-LS

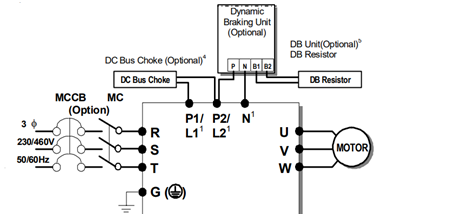

نقشه شماتیک ترمینال‌های قدرت اینورتر (ال اس) IS5-LS
 |
 |

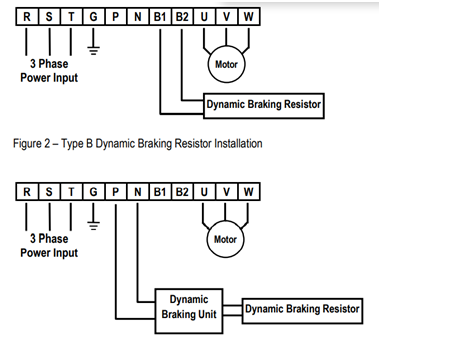

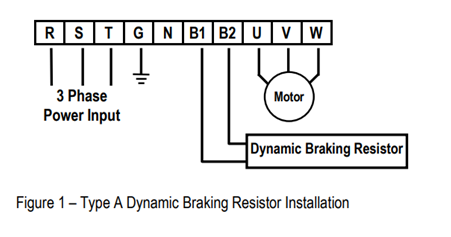

1-اینورترهای (230/460/480)1~5 HP:
 |

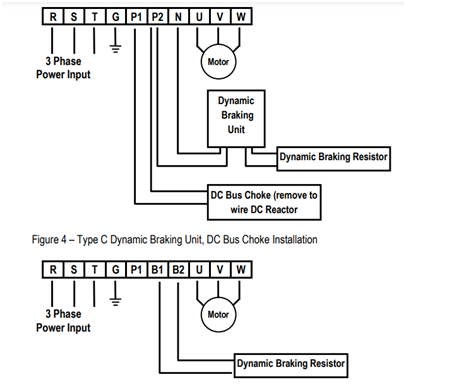

2-اینورترهای (230/460/480)7.5~10 HP:
 |

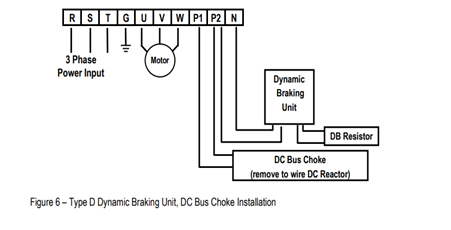

3-اینورترهای (230/460/480)15~30 HP:
 |
4-اینورترهای 40~75 HP(230),40~100HP(460/480)
 |
| نام ترمینال | نماد ترمینال |
| ترمینال‌های ورودی برق شهر | R,S,T |
| ترمینال های DC Reactor | P1(+),P2(+) |
| ترمینال های مقاومت ترمز | B1,B2 |
| ترمینال های Dynamic | P2(+),N(-) |
| ترمینال های خروجی اینورتر | U,V,W |
ترمینال‌های کنترلی اینورتر (ال اس) IS5-LS
 |
معرفی ترمینال‌های‌کنترلی اینورتر (ال اس) IS5-LS
| ترمینال | توضیحات | ترمینال | توضیحات |
| P1 | ورودی دیجیتال1 (پله اول فرکانسی طبق تنظیمات کارخانه) | V1 | ترمینال ورودی ولتاژ‌آنالوگ0~+10 |
| P2 | ورودی دیجیتال 2 (پله دوم فرکانسی طبق تنظیمات کارخانه) | I | ترمینال ورودی آنالوگ جریانی |
| P3 | ورودی دیجیتال3 (پله سوم فرکانسی طبق تنظیمات کارخانه) | CM | ترمینال مشترک برای ورودی‌های دیجیتال |
| FX | ورودی دیجیتال جهت چرخش راستگرد | FM,5G | ترمینال خروجی آنالوگ ولتاژی 0تا 10ولت |
| RX | ورودی دیجیتال جهت چرخش چپگرد | RST | ورودی دیجیتال جهت ریست کردن خطاها |
| BX | ورودی دیجیتال جهت توقف اضطراری | 5G | ترمینال مشترک ورودی آنالوگ |
| JOG | ورودی دیجیتال جهت فرکانس JOG | 30A,30C | ترمینال خروجی رله‌ای (کنتاکت باز) |
| AXA , AXC | ترمینال خروجی رله‌ای (کنتاکت باز) | 30B,30C | ترمینال خروجی رله‌ای (کنتاکت بسته) |
| VR,CM | منبع تغذیه12+ ولت DC | NC | بدون استفاده |

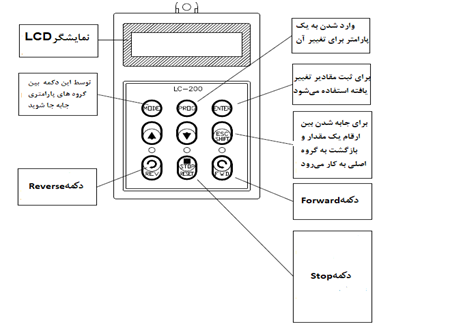

معرفی کی‌پد اینورتر (ال اس) IS5-LS
 |
| نحوه تغییر فرکانس | نحوهstart/stop |
| I:تغییر فرکانس از طریق ورودی آنالوگ جریانی ترمینالI | K :نحوه راه اندازی از طریق کی پد |
| V:تغییر فرکانس از طریق ورودی آنالوگ ولتاژی ترمینال V1 | R :نحوه راه اندازی از طریق RS-485 |
| J :فرکانس Jog | T:راه اندازی از طریق ترمینال های ورودی |
| U:عملیات فرکانس افزایشی(UP) | S:حالتSTOP |
| D:عملیات فرکانس کاهشی(DOWN) | |
| R:تغییر فرکانس از طریق RS-485 | |
| K:تغییر فرکانس از طریق کی‌پد | |
| P:تغییر فرکانس از طریق ورودی پالس |
حالت‌های مختلف وضعیت فعلی اینورتر (ال اس) IS5-LS
| STP : حالت توقف |
| FWD: حالت راستگرد |
| REV: حالت چپگرد |
معرفی گروه‌های اصلی اینورتر (ال اس) IS5-LS
 |

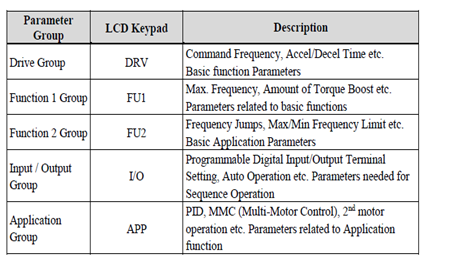

مطابق شکل زیر در اینورتر (ال اس) IS5-LS، پنج گروه پارامتری مختلف وجود دارد:
DRVgroup: شامل پارامترهای پایه و ضروری در وضعیت Run می‌باشد. مانند Target Frequency (فرکانس مورد نظر)، TimeAccel/Decel (زمان شتاب و توقف).
FU1group :شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی.
FU2group : شامل پارامترها و توابع پیشرفته.
I/O(Input/output) group : شامل پارامترهای ضروری جهت ایجاد توالی و استفاده از ترمینال‌های ورودی و خروجی چند وظیفه‌ای.
APP group :PID,MMC و…
روش جابجایی بین گروه‌های اصلی اینورتر (ال اس) IS5-LS

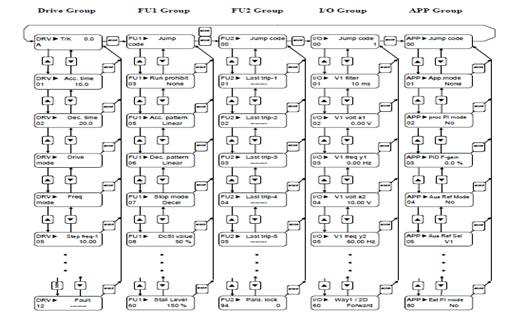

مطابق شکل زیر برای جابجایی بین گروه‌ها، می‌توانید از کلید MODEکی‌پد بر روی اینورتر استفاده کنید.
 |
دانلود دفترچه راهنمای فارسی اینورترLS-IS5
دانلود دفترچه راهنمای انگلیسی اینورترLS –IS5
