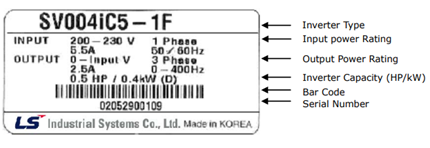

ابتدا مطابق شکل زیربه بررسی پلاک اینورتر می‌پردازیم:
 |
| کد محصولSV |
| توان محصول008 |
| مدل محصولIC5 |
| ولتاژورودی-1 |
| SV008IC5-1 |
1-تک فاز230-200 ولت
اینورتر IC5 –LS (ال اس) را در محلی نصب کنید که لرزشکمی داشته باشد( کمتر از 5.9m/S2) و همچنین در محلی نصب کنید که محدوده دمای آن حداکثر40 تا 10– درجه سانتی‌گراد باشد. همان طور که در شکل مشاهده می‌کنید در اطراف اینورتر حرارت بالایی وجود دارد که می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر IC5 –LS (ال اس) داخل تابلو نصب می‌شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.
 |

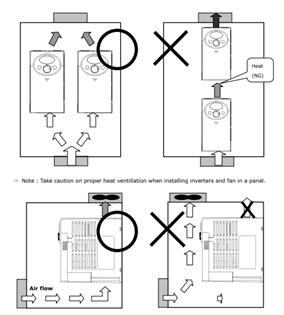

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو واحد قرار دهید حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید:
 |
 |

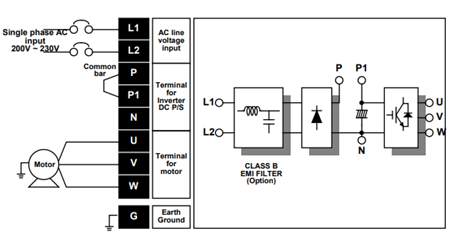

| توضیح | نام ترمینال |
| ترمینالهای ورودی برق شهر | L1 , L2 |
| ترمینالهای ولتاژ DC مثبتو منفی | P1/N |
| ترمینال های خروجی اینورتر | U,V,W |
 |

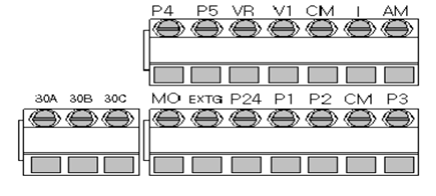

| ترمینال | توضیحات | ترمینال | توضیحات |
| P1 | ورودی دیجیتال1 ( راه اندازی در جهت راستگرد طبق تنظیمات کارخانه) | V1 | ترمینال ورودی ولتاژ آنالوگ -10~+10 |
| P2 | ورودی دیجیتال 2 ( راه اندازی در جهت چپگرد طبق تنظیمات کارخانه) | I | ترمینال ورودی آنالوگ جریانی0تا20میلی‌آمپر |
| P3 | ورودی دیجیتال3 فرمان خطای خارجی فرمان توقف اضطراری (طبق تنظیمات کارخانه) | AM,EXTG | ترمینالهای خروجی آنالوگ چند منظوره(ولتاژ 0تا10 ولت و جریان 0تا 20میلی‌آمپر) |
| P4 | ورودی دیجیتال 4 فرمان ریست (طبق تنظیمات کارخانه) | 24,CM | منبع تغذیه 24ولت |
| P5 | ورودی دیجیتال 5 گام فرکانسی اول | 30A,30B,30C | ترمینالهای خروجی رله‌ای چند منظوره |
| VR و CM | منبع تغذیه10ولت DC | CM | ترمینال مشترک برای ورودی‌های دیجیتال |

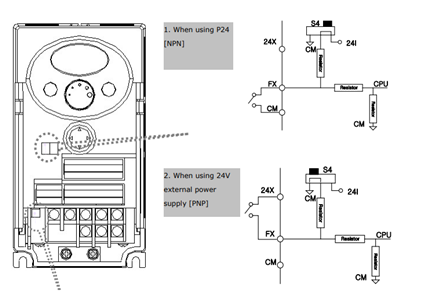

در صورتي كه كليد روي NPNباشد، با اتصال هر كدام از ورودي‌های دیجیتال بهترمینالCM فرمان اجرا مي‌شود. در صورتي كه كليد روي PNPباشد، با اتصال هر كدام از ورودي‌های دیجیتال به ترمینال 24 ولت فرمان اجرا مي‌شود.
 |
 |

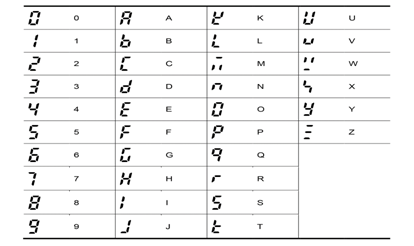

| توضیحات | Keys | |
| فرمان اجرا | RUN | |
| RESET فرمان ریست وقتی خطایی رخ داد /STOP فرمان توقف انجام عملیات | STOP/RESET | |
| برای افزایش مقدار پارامتر و جابجایی بین کدهای یک گروه استفاده می‌شود. | UP | |
| برای کاهش مقدار پارامتر و جابجایی بین کدهای یک گروه استفاده می‌شود. | Down | |
| برای پرش به گروه پارامترهای دیگر یا جابجایی مکان‌نما به سمت چپ برای تغییر مقدار متغیر استفاده می‌شود. | Left | |
| برای پرش به گروه پارامترهای دیگر یا جابجایی مکان‌نما به سمت راست برای تغییر مقدار متغیر استفاده می‌شود. | Right | |
| برای تایید مقدار پارامتر یا ذخیره تغییرات پارامتر به کار برده می‌شود. | ENT | |
 |

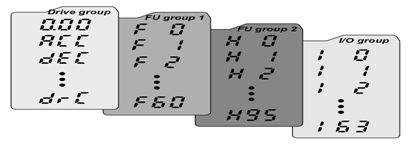

مطابق شکل زیر در سری IG5A، چهار گروه پارامتر مختلف وجود دارد:
 |
Drive group: شامل پارامترهای پایه و ضروری در وضعیت Run می‌باشد. مانند Taraget Frequency (فرکانس مورد نظر)، TimeAccel/Decel (زمان شتاب و توقف).
Function group1 :شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی.
Function group2 : شامل پارامترها و توابع پیشرفته مانند کنترلرPID .
I/O(Input/output) group : شامل پارامترهای ضروری جهت ایجاد توالی و استفاده از ترمینالهای ورودی و خروجی چند وظیفه‌ای
روش جابجایی بین گروه‌های اصلی اینورتر IC5 –LS (ال اس)

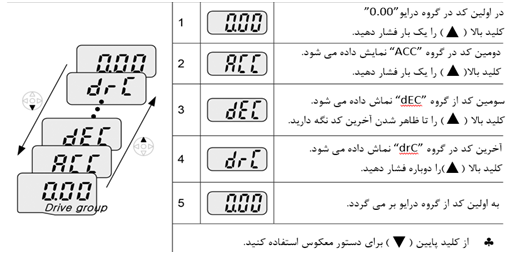

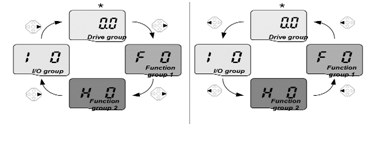

مطابق شکل زیر برای جابجایی بین گروه‌ها، می‌توانید از کلیدهای راست و چپ کی‌پد بر روی اینورتر استفاده کنید.
 |
 |
| توضیح | پارامتر |
| جريان خروجی اینورتررا نشان می‌دهد. | cur |
| سرعت موتور يا سرعت خروجی درايو را نشان می‌دهد. | rpm |
| ولتاژ خط dc را نشان می‌دهد. | dcl |
| ولتاژ خروجی درايو را نشان می‌دهد. | Vol |
| Accel time | ACC |
| Dec time | DEC |
| روش start/stopرانمایش می‌دهد. | drv |
| روش تنظیم فرکانس را نمایش می‌دهد. | frq |
| گام فرکانسی اول | St1 |
| گام فرکانسی دوم | St2 |
| گام فرکانسی سوم | St3 |
| جهت چرخش موتور را نمایش می‌دهد. | drc |

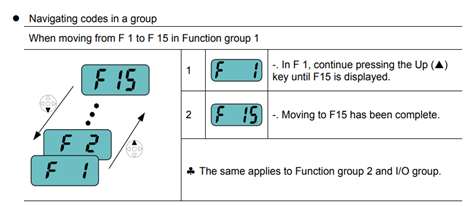

برای مثال می‌خواهید به پارامترF15 بروید، در پارامترF1 با فشردن کلید بالا تا پارامترF15 حرکت کرده و سپس کلید ENTER را فشرده تا وارد پارامتر شوید.
 |
دانلود دفترچه راهنمای فارسی اینورتر ls مدل IC5
دانلود دفترچه راهنمی انگلیسی اینورتر ls مدل IC5
