اینورتر IMASTER U1
شرکت ساعی بنیاد مرکزی نمایندگی اینورترهای (آی مستر) iMaster
اینورتر iMaster-U1
تک فاز با ولتاژ 200V-230V و توان 0.4KW-2.2KW
سه فاز با ولتاژ 380V – 480 V و توان 0.4KW – 4KW
*کنترل به روشهای V/F و Sensorless Vector Control
*قابلیت اندازه گیری پارامترهای موتور بصورت اتوماتیک
*قابلیت افزایش گشتاور تا 150%در سرعتهای پایین
* دارای ورودی آنالوگ ولتاژی و جریانی
* دارای چاپر داخلی (قابلیت اتصال مستقیم مقاومت ترمزی)
* قابلیت نصب کی پد اکسترنال
* دارای 16 ورودی دیجیتال برای انتخاب سرعت
* امکان افزایش گشتاور راه اندازی بصورت دستی یا اتوماتیک
* دامنه تغییرات فرکانس خروجی 0.1HZ -400Hz
* دامنه تغییرات فرکانس حامل 1HZ – 15KH
*محدوده تغییرات ولتاژ ورودی 10%+ / -15%
* قابلیت انتخاب سیگنال کنترلی ورودی بصورت PNP / NPN
*قایبلیت کنترل موتور دوم و تنظیم پارامترهای مربوطه
* دارای PID کنترلر پیشرفته
* دارای پورت ارتباطی (Modbus RTU) Rs485 به صورت Built- in
*دارای استاندارد های UL وCEو ROHS
* با عمر مفید بالای 40000 ساعت
اینورترهای iMaster-U1 دارای 18 ماه گارانتی می باشد.

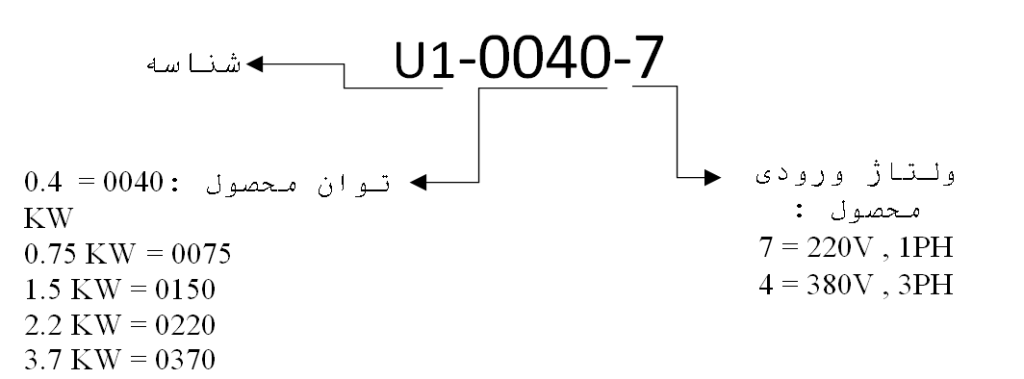

کد شناسایی اینورترهای iMaster-U1 :
راه اندازی اینورتر (آیمستر) iMaster-U1 :
جهت راه اندازی و کار با اینورتر (آیمستر) iMaster-U1 بایستی موارد زیر قدم به قدم اجرا گردند:
الف – انتخاب صحیح اینورتر بر اساس قدرت موتور و کاربرد مورد نیاز
ب – روش و شرایط نصب اینورتر
ج – اجرای کابل کشی قدرت اینورتر
د–سیم کشی مدار فرمان اینورتر
ه – تنظیم پارامترهای اینورتر
الف – انتخاب صحیح اینورتر (آیمستر) iMaster-U1 بر اساس قدرت موتور و کاربرد مورد نیاز:
جهت انتخاب صحیح اینورتر بایستی از روی پلاک موتور مقادیر زیر را مشخص نماییم
1 – ولتاژ کاری اینورتر بر اساس سربندی موتور مورد استفاده
2 – دور نامی موتور و محاسبه تعداد قطبهای موتور
3 – فرکانس نامی موتور
4 – توان نامی موتور
در پلاک موتور بالا مقادیر ذیل مشخص گردیده است :
ولتاژ کاری موتور بر اساس سربندی موتور :
الف – 220 ولت برای سربندی مثلث
ب – 380 ولت برای سربندی ستاره
دورنامی موتور : 1430 دور بر دقیقه که برای این موتور تعداد قطبها 4 عدد است.
P = (120 * F ) / N
فرکانس نامی موتور : 50 هرتز
توان نامی موتور : 2.2 کیلووات
بر اساس اطلاعات بالا جهت موتور فوق دو نوع اینورتر (آیمستر) iMaster-U1 را میتوان انتخاب کرد :
الف – اینورتر با وروردی تکفاز 220 ولت و خروجی 220 ولت سه فاز با توان 2.2 کیلوواتکه در اینحالت بایستی سربندی موتور حتما مثلث بسته شود .U1-0220-7
ب – اینورتر با ورودی 380 ولت سه فاز و خروجی 380 ولت سه فاز با توان 2.2 کیلووات که در اینحالت بایستی سربندی موتور حتما ستاره بسته شود .U1-0220-4

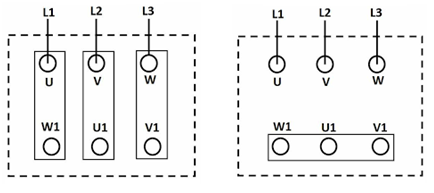

سربندی ستاره مثلث سربندی مثلث
ب – روش و شرایط نصب اینورتر :

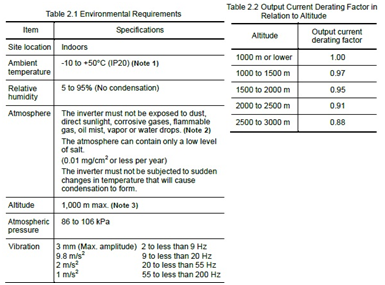

جهت نصب اینورتر (آیمستر) iMaster-U1 روی دیوار یا داخل تابلو بایستی شرایط ذیل رعایت گردد .
ج – اجرای کابل کشی قدرت اینورتر (آیمستر) iMaster-U1:

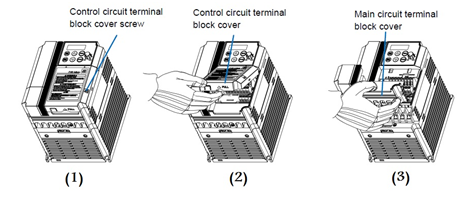

ابتدا طبق مراحل زیر کاور روی ترمینالهای قدرت را بر دارید .
1 – پیچ روی درپوش اینورتر را طبق شکل 1 باز می کنیم .
2 – بعد از باز کردن پیچ درپوش روی اینورتر را بصورت شکل 2 بلند کنید .
3 – بعد از جدا کردن درپوش روی اینورتر کاور روی ترمینالهای قدرت را به صورت کشویی و طبق شکل 3 بالا بکشید تا کاور از اینورتر جدا گردد .

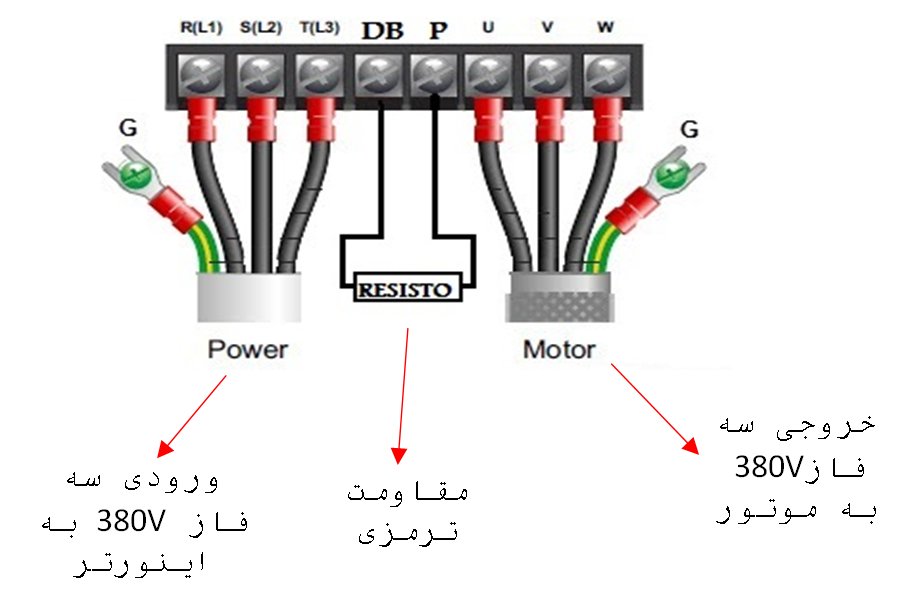

کابل کشی مدار قدرت اینورتر (آیمستر) iMaster-U1 با ورودی سه فاز :
کابل کشی مدار قدرت اینورتربا ورودیسه فازبه صورت شکل زیر میباشد . در این شکل سه ترمینال سمت چپ مربوط به ورودی برق شهر به اینورتر میباشد . سه ترمینال سمت راست ترمینالهای قدرت مربوط به خروجی برق سه فاز از اینورتر به موتور میباشد . و ترمینالهای P , DB جهت اتصال مقاومت ترمزی به اینورتر میباشد . سیم سبز رنگ مربوط به ارت دستگاه می باشد .
توجه توجه :در اینورترهای با ورودی سه فاز ترمینال نول وجود ندارد و نیازی به وصل کردن سیم نول برق شهر به اینورترسه فازنمی باشد .

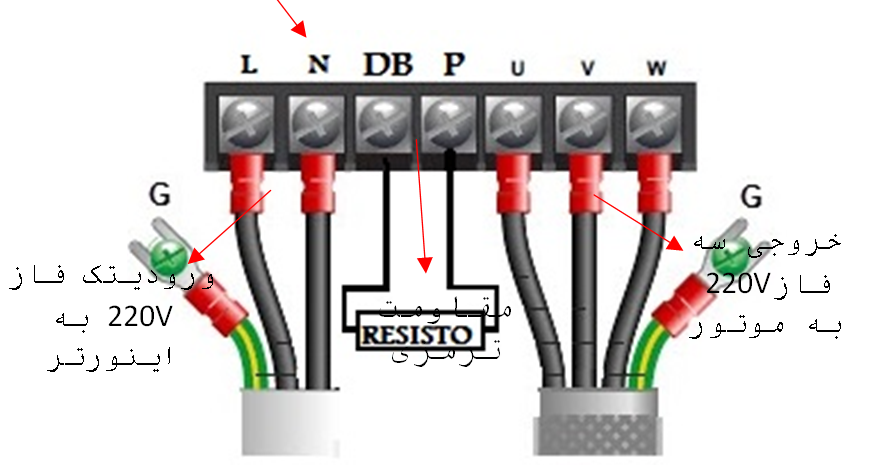

کابل کشی مدار قدرت اینورتر (آیمستر) iMaster-U1 با ورودی تک فاز :
کابل کشی مدار قدرت اینورتر (آیمستر) iMaster-U1 با ورودی تک فازبه صورت شکل زیر میباشد . در این شکل دو ترمینال سمت چپ مربوط به ورودی برق شهر به اینورتر میباشد . سه ترمینال سمت راست ترمینالهای قدرت مربوط به خروجی برق سه فاز از اینورتر به موتور میباشد . و ترمینالهای P , DB جهت اتصال مقاومت ترمزی به اینورتر میباشد . سیم سبز رنگ مربوط به ارت دستگاه می باشد .
|
مقادیر مقاومت ترمزی رنج های مختلف اینورتر iMaster-U1:
د – سیم کشی مدار فرمان اینورتر (آیمستر) iMaster-U1 :
روی اینورتر تعدادی ترمینال فرمان و کنترلی وجود دارد که به توسط آنها میتوان فرامین مختلف را به اینورتر ارسال و یا مقادیر خاصی را از اینورتر خواند . جهت دسترسی به این ترمینالها به روش زیر اقدام میکنیم :
1 – پیچ روی درپوش اینورتر (آیمستر) iMaster-U1 را طبق شکل 1 باز می کنیم .
2 – بعد از باز کردن پیچ درپوش روی اینورتر (آیمستر) iMaster-U1 را بصورت شکل 2 بلند کنید . در این حالت ترمینالهای کنترلی و فرمان اینورتر در دسترس خواهند بود .

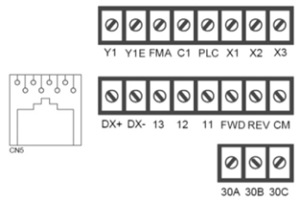

کلیات ترمینالهای اینورتر (آیمستر) iMaster-U1 به صورت شکل زیر میباشد :

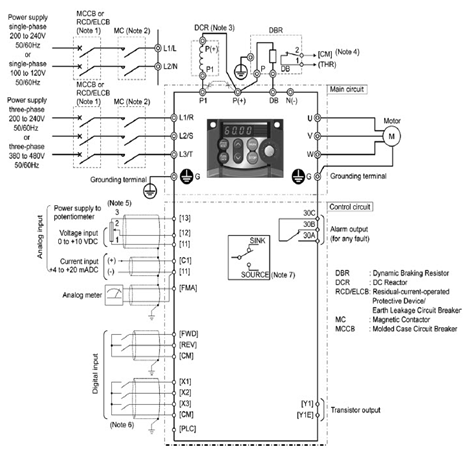

سیم کشی ترمینالهای کنترلی بر اساس نیاز در مراحل بعدی توضیح داده خواه شد . ولی به طور کلی این ترمینالها در شکل زیر نمایش داده شده است .
|

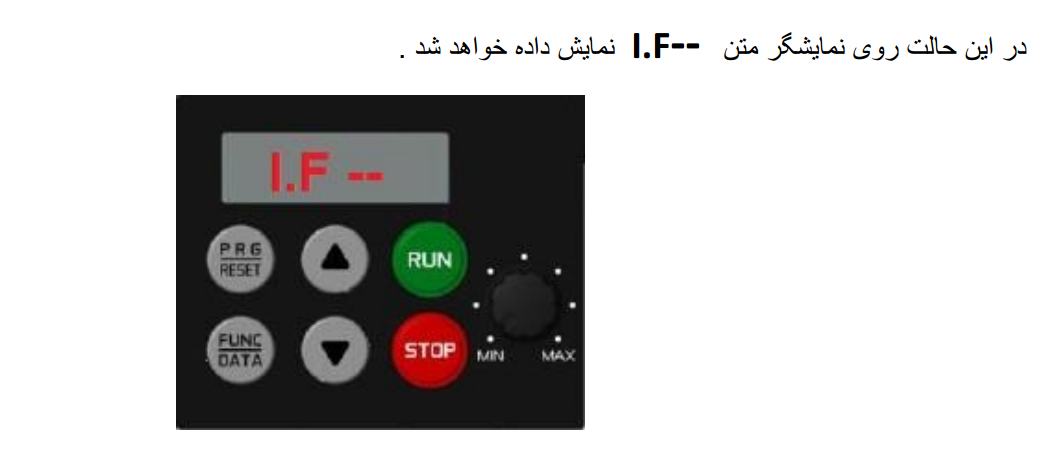

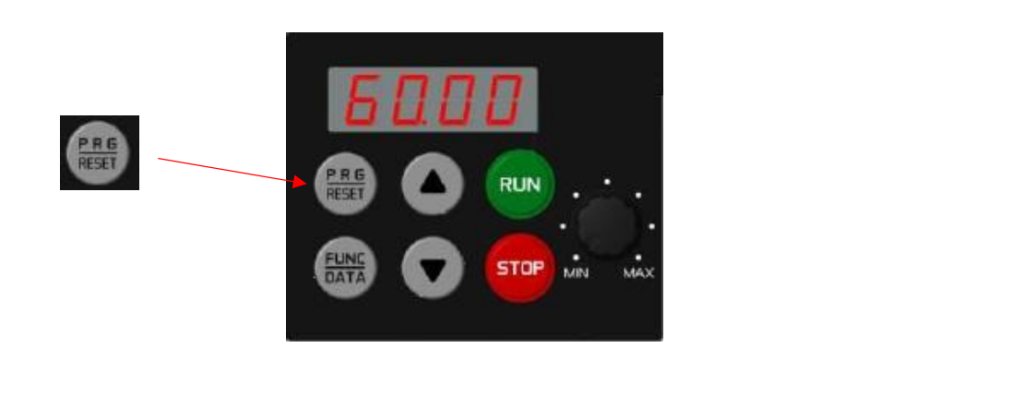

ه –تنظیم پارامترهای اینورتر (آیمستر) iMaster-U1 معرفی اجزای کی پد دستگاه : |
 |
 |

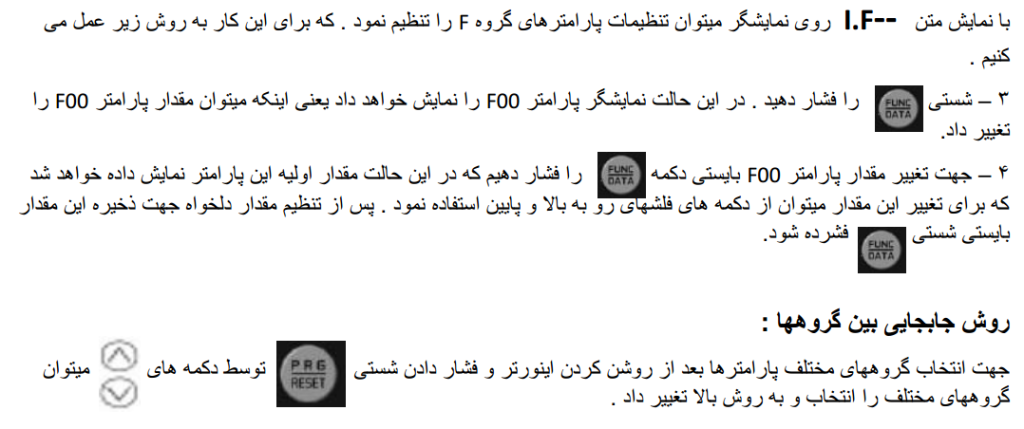

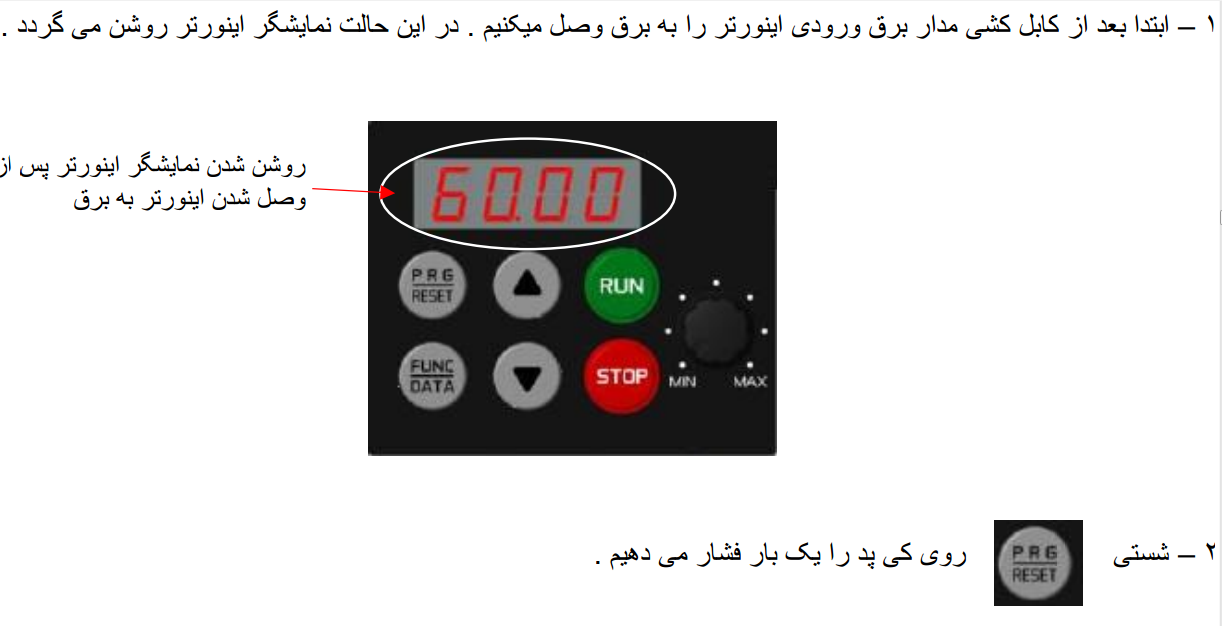

روش تنظیم پارامترهای اینورتر (آیمستر) iMaster-U1 : |
جهت تنظیم پارامترهای اینورتر بروش زیر اقدام میکنیم :
گروههای اصلی پارامترهای اینورتر (آیمستر) iMaster-U1 :
جدول زیر گروه های اصلی پارارمترها و عملکرد هر گروه را نشان می دهد .
عملکرد | زیر گروه ها | گروههای اصلی |
جهت تنظیمات اصلی دستگاه جهت راه اندازی موتور | F00 ~ F51 | F |
تنظیمات مربوط به ورودی و خروجیهای دستگاه | E01 ~ E99 | E |
تنظیمات مربوط به تنظیمات فرکانس | C01 ~ C52 | C |
تنظیمات مربوط به پارامترهای موتور | P02 ~ P99 | P |
تنظیمات پیشرفته و بازگشت به تنظیمات کارخانه | H03 ~ H98 | H |
پارامترهای مربوط به کنترلر PID | J01 ~ J06 | J |
پارامترهای مربوط به ارتباط سریال دستگاه | Y01 ~ Y99 | Y |
گروه F بر روی نمایشگر به صورت I.F- – و سایر گروه ها به صورت I.E – – و IC- – و I.P – – و I.H – – و I.J – – و I.Y – – نمایش داده می شود .
حرکت بین گروهها و پارامترهای مختلف اینورتر (آیمستر) iMaster-U1 به صورت بلوک دیاگرام صفحه بعد انجام می پذیرد .
توجه : برای مشاهده کلیه گروهها بایستی پارامتر E52=2 تنظیم گردد.

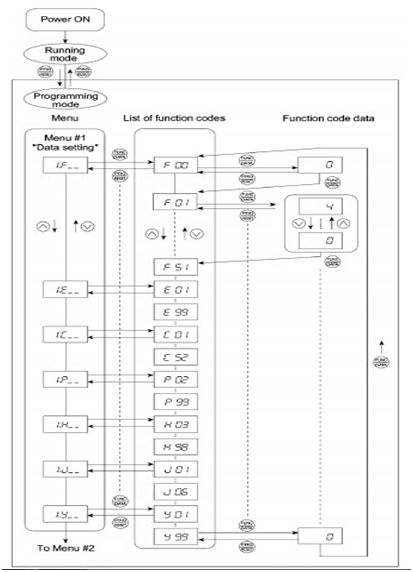

بلوک دیاگرام روش تغییر مقادیر پارامترها :
شرکت ساعی بنیاد مرکزی نمایندگی اینورترهای (آی مستر) iMaster |
روشهای مختلف فرمان استارت و استپ اینورتر (آیمستر) iMaster-U1
1 – استارت و استپ موتور از روی کی پد
2 – استارت و استپ موتور از ترمینالهای فرمان اینورتر
2 -1) راه اندازی اینورتر از روی ترمینالهای فرمان بصورت ساده
2 -2) راه اندازی اینورتر از روی ترمینالهای فرمان بصورت 3-wire
1 – استارت و استپ موتور از روی کی پد اینورتر (آیمستر) iMaster-U1 :
جهت استارت و استپ اینورتر (آیمستر) iMaster-U1 از روی کی پد به روش زیر اقدام می کنیم
| الف –پارامترF02 = 2 قرار میدهیم . |
ب – شستی  فشار میدهیم در اینحالت اینورتر در جهت Forward حرکت خواهدکرد . |
ج – جهت توقف موتور از شستی  استفاده نمایید . |
توجه : در صورتی که در این حالت موتور برعکس جهت دلخواه شما کار کرد کافیست مقدار پارامتر F02=3 قرار دهید .
2 – استارت و استپ موتور از ترمینالهای فرمان اینورتر (آیمستر) iMaster-U1 :
2 -1) راه اندازی اینورتر (آیمستر) iMaster-U1 از روی ترمینالهای فرمان بصورت ساده
راه اندازی اینورتر از طریق ترمینالهای فرمان با استفاده از دو کلید در دوجهت Forward و Reverse ( چپگرد و راستگرد )
الف –پارامترF02 = 1 قرار دهید .
ب – مدار سیم کشی زیر را اجرا نمایید
 |
در مدار فوق با وصل کلید S1 موتور در جهت Forward شروع به کار خواهد کرد و با قطع کلید موتور خاموش خواهد شد .
در مدار فوق با وصل کلید S2 موتور در جهت Reverse شروع به کار خواهد کرد و با قطع کلید موتور خاموش خواهد شد .
توجه : در صورتی که هر دو کلید همزمان وصل یا قطع باشند موتور اگر درحال کار باشد خاموش خواهد گردید .
2 -2) راه اندازی اینورتر (آیمستر) iMaster-U1 از روی ترمینالهای فرمان به صورت 3-wire (استارت / استپ لحظه ایی )
الف –پارامترF02 = 1 قرار دهید .
ب –پارامترE01 = 6 قرار دهید .
ج– مدار سیم کشی زیر را اجرا نمایید .
در مدار فوق با فشار لحظه ای شستی استارت S1 موتور در جهت Forward شروع به کار خواهد کرد و با فشرده شدن لحظه ای شستی استپ S3 موتور خاموش خواهد شد .
در مدار فوق با فشار احظه ای شستی استارت S2 موتور در جهت Reverse شروع به کار خواهد کرد و با فشرده شدن لحظه ای شستی استپ S3 موتور خاموش خواهد شد .
Command | S3 ( X1 ) | S2 ( REV ) | S1 ( FWD ) |
Start Forward | 1 | Any | 0 >1 |
Start Revers | 1 | 0 >1 | Any |
Stop | 0 | Any | Any |
دانلود دفترچه راهنمای فارسی اینورتر U1-IMASTER
دانلود دفترچه راهنمای انگلیسی اینورتر U1-IMASTER
