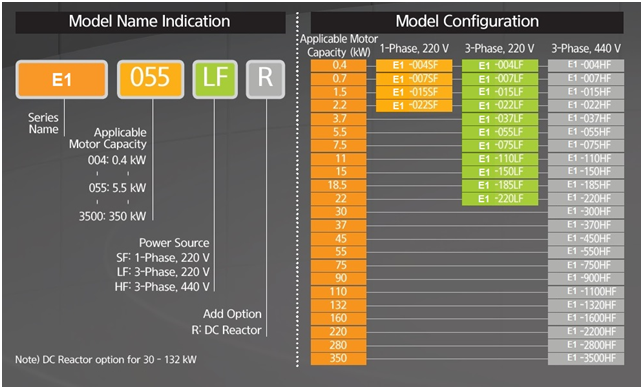

اینورتر iMaster-E1 توسط شرکت ADT کره جنوبی در رنجهای زیر تولید می شود.

• وروردی تکفاز 220 ولت از توان0.4 کیلووات تا 2.2 کیلووات تولید می گردد.
• ورودی سه فاز 220 ولت از توان 0.4 کیلووات تا 22 کیلووات تولید می گردد.

ورودی سه فاز 380 ولت از توان 0.4 کیلووات تا 4 کیلووات تولید می گردد.

راه اندازی اینورتر iMaster-E1 :

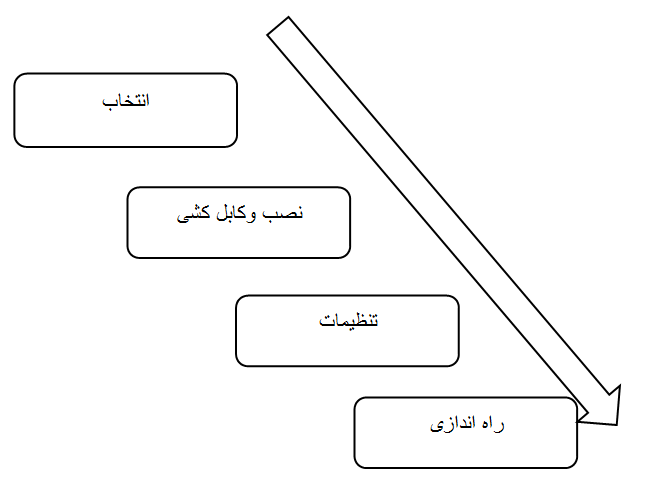

 جهت راه اندازی و کار با اینورتر iMaster-E1 بایستی موارد زیر قدم به قدم اجرا گردند:

الف – انتخاب صحیح اینورتر بر اساس قدرت موتور و کاربرد مورد نیاز

ب – روش و شرایط نصب اینورتر

ج– اجرای کابل کشی قدرت اینورتر

د–سیم کشی مدار فرمان اینورتر

ه–تنظیم پارامترهای اینورتر

الف – انتخاب صحیح اینورتر iMaster-E1 بر اساس قدرت موتور و کاربرد مورد نیاز:

جهت انتخاب صحیح اینورتر iMaster-E1 بایستی از روی پلاک موتور مقادیر زیر را مشخص نماییم

1 – ولتاژ کاری اینورتر بر اساس سربندی موتور مورد استفاده

2 – دور نامی موتور و محاسبه تعداد قطبهای موتور

3 – فرکانس نامی موتور

4 – توان نامی موتور

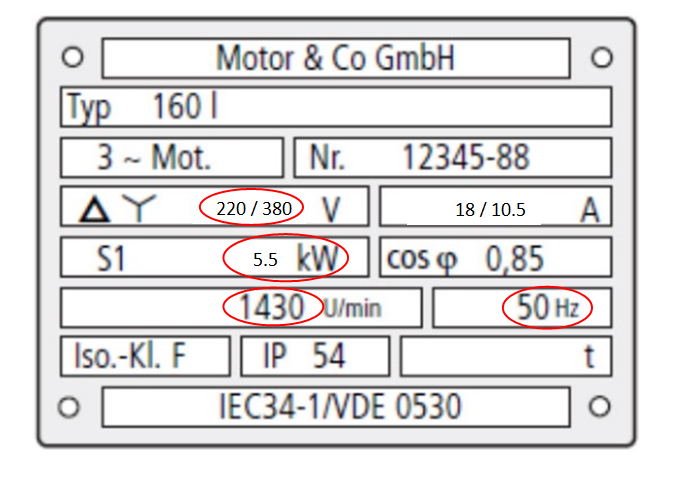

در پلاک موتور بالا مقادیر ذیل مشخص گردیده است :

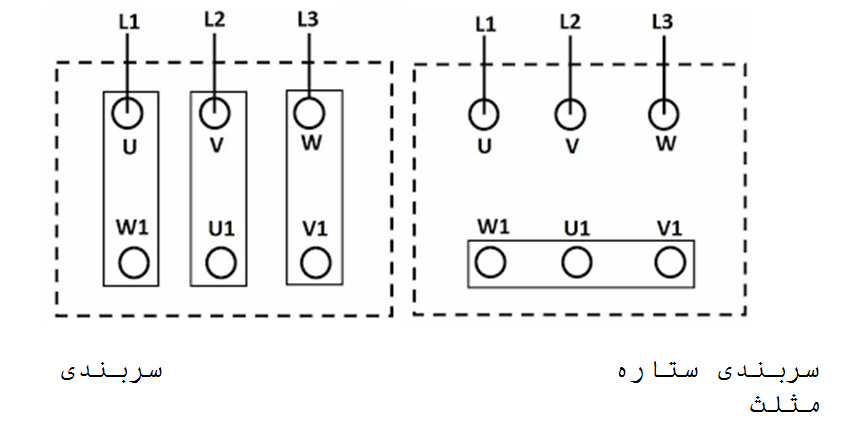

• ولتاژ کاری موتور بر اساس سربندی موتور :

الف )220 ولت برای سربندی مثلث ب ) 380 ولت برای سربندی ستاره

• دورنامی موتور : 1430 دور بر دقیقه که برای این موتور تعداد قطبها 4 عدد خواهد بود. P = (120 * F ) / N= (120*50)/1430= 4
• فرکانس نامی موتور : 50 هرتز
• توان نامی موتور : 5.5 کیلووات

بر اساس اطلاعات بالا جهت موتور فوق دو نوع اینورتر E1 را میتوان انتخاب کرد :

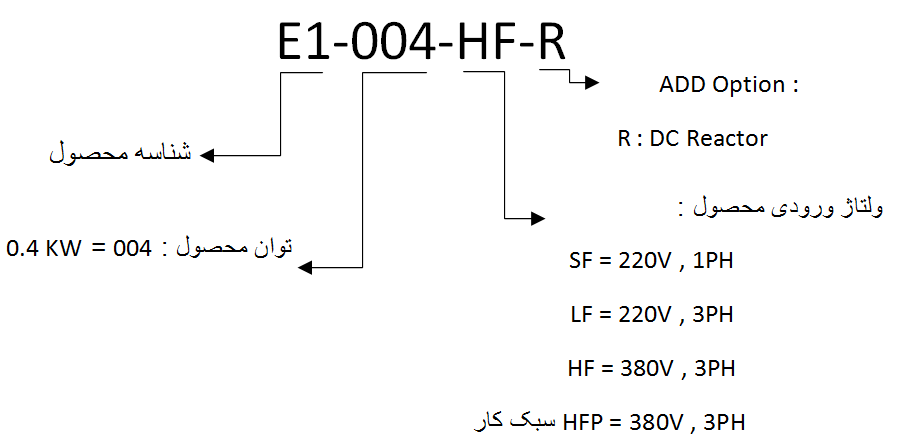

الف – اینورتر iMaster-E1 با وروردی سه فاز 220 ولت و خروجی 220 ولت سه فاز با توان 5.5 کیلوواتکه در اینحالت بایستی سربندی موتور حتما مثلث بسته شود .E1-055-LF

ب – اینورتر iMaster-E1 با ورودی 380 ولت سه فاز و خروجی 380 ولت سه فاز با توان 5.5 کیلووات که در اینحالت بایستی سربندی موتور حتما ستاره بسته شود .E1-055-HF

ب – روش و شرایط نصب اینورتر iMaster-E1 :

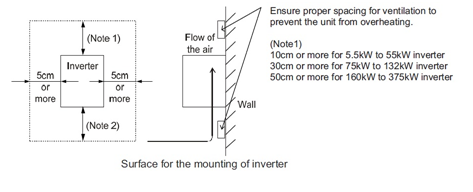

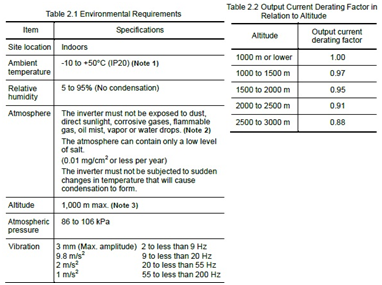

جهت نصب اینورتر روی دیوار یا داخل تابلو بایستی شرایط ذیل رعایت گردد .

ج – اجرای کابل کشی قدرت اینورتر iMaster-E1 :

ابتدا طبق مراحل زیر کاور روی ترمینالهای قدرت را بردارید .

1 – پیچ روی درپوش اینورتر را طبق شکل 1 باز می کنیم .

2 –قسمت پایینکاور روی اینورتر را بصورت شکل فشار داده و به سمت بالا بکشید .

3 – بعد از برداشتن کاور روی اینورتر ترمینالهای اینورتر بصورت شکل زیر ظاهر میگردد

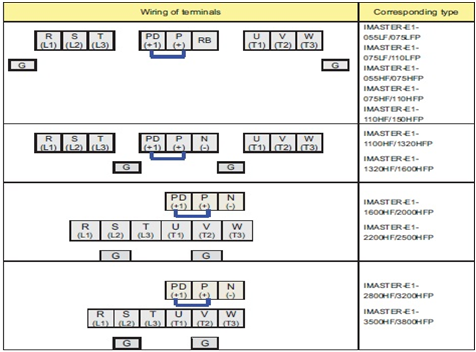

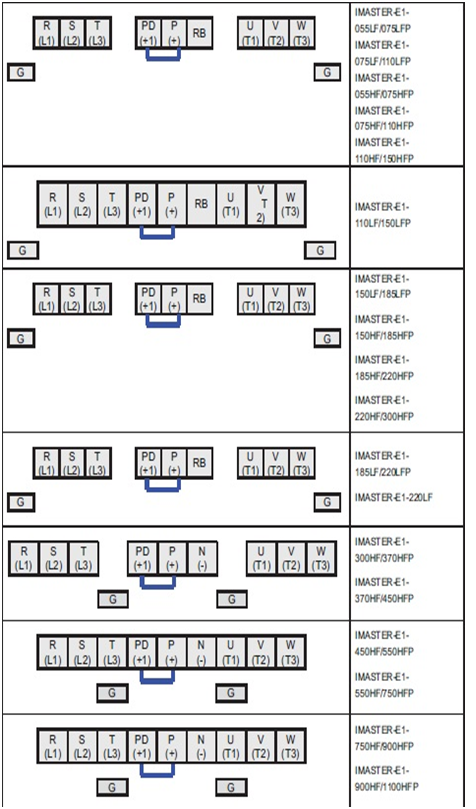

چیدمان ترمینالهای قدرت:

چیدمان ترمینالهای فرمان اینورتر iMaster-E1 :

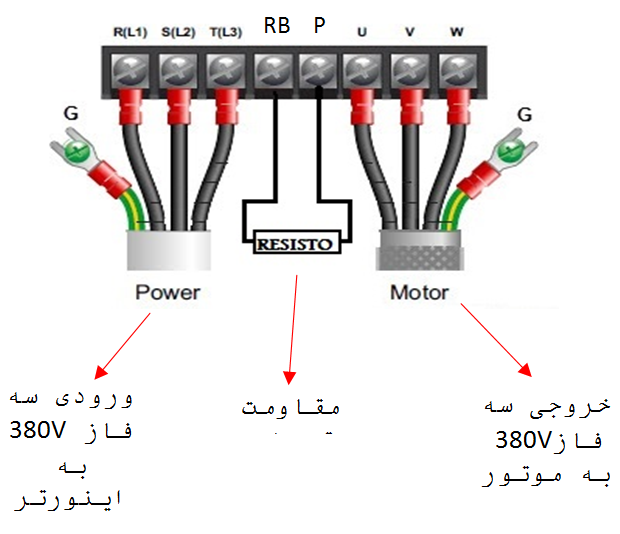

کابل کشی مدار قدرت اینورتر iMaster-E1 با ورودی سه فاز:

کابل کشی مدار قدرت اینورتربا ورودیسه فازبصورت شکل زیر میباشد .

توجه :در اینورترهای سه فاز ترمینال نول وجود ندارد و نیازی به وصل کردن سیم نول برق شهر به اینورترسه فاز نیست .

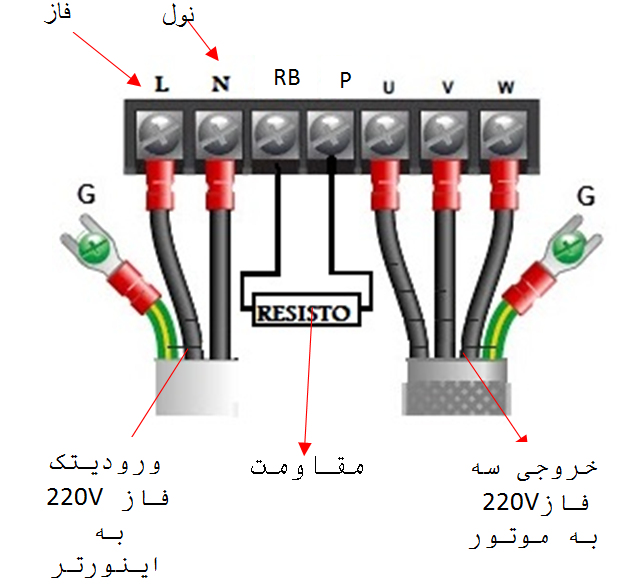

کابل کشی مدار قدرت اینورتر iMaster-E1 با ورودی تک فاز :

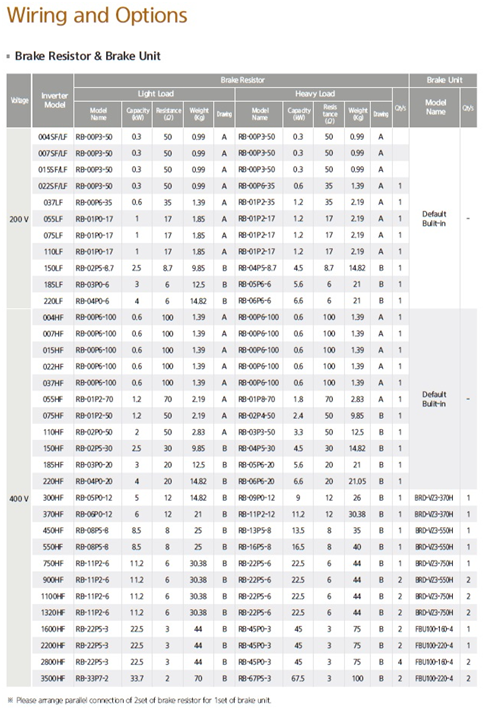

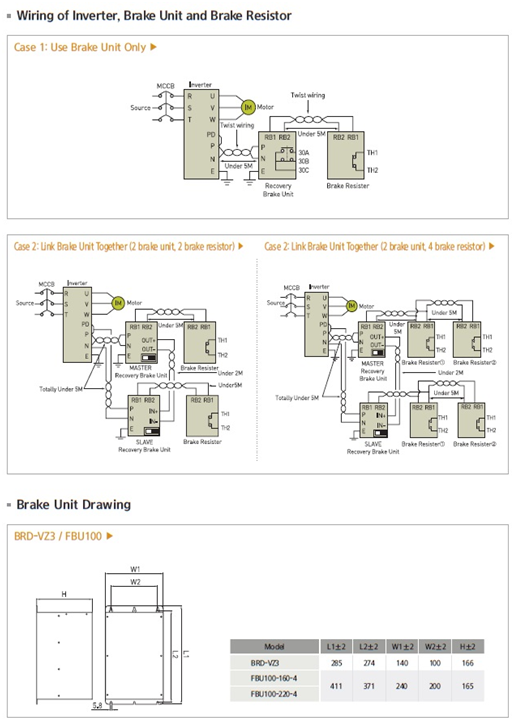

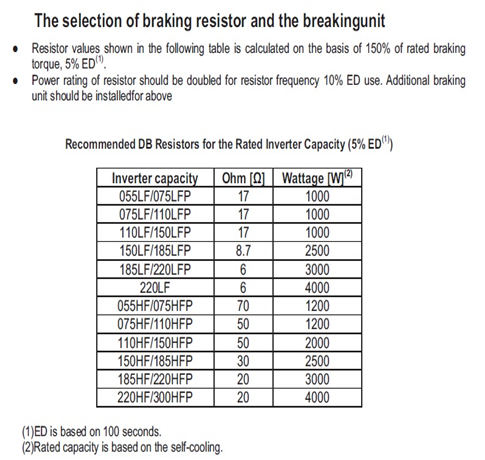

کابل کشی مدار قدرت اینورتربا ورودی تک فازبصورت شکل زیر میباشد . در این شکل دو ترمینال سمت چپ مربوط به ورودی برق شهر به اینورتر  میباشد . سه ترمینال سمت راست ترمینالهای قدرت مربوط به خروجی برق سه فاز از اینورتر به موتور میباشد . و ترمینالهای  P , RB جهت اتصال مقاومت ترمزی به اینورتر میباشد . سیم سبز رنگ مربوط به ارت دستگاه می باشد .

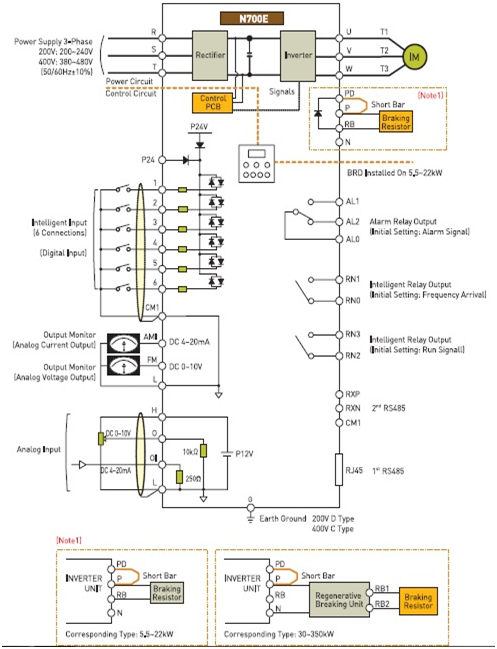

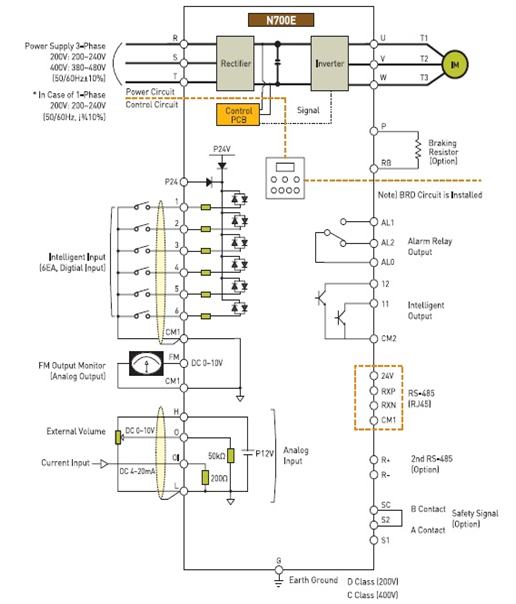

کلیات ترمینالهای اینورتر iMaster-E1 بصورت شکل زیر میباشد:

ه – تنظیم پارامترهای اینورتر iMaster-E1 :

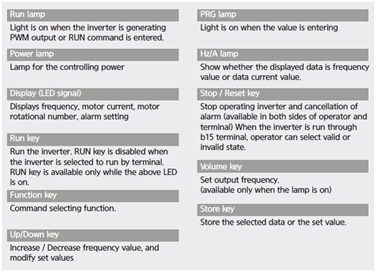

معرفی اجزای کی پد دستگاه  :

روش تنظیم پارامترهای اینورتر iMaster-E1 :

جهت تنظیم پارامترهای اینورتر بروش زیر اقدام میکنیم :

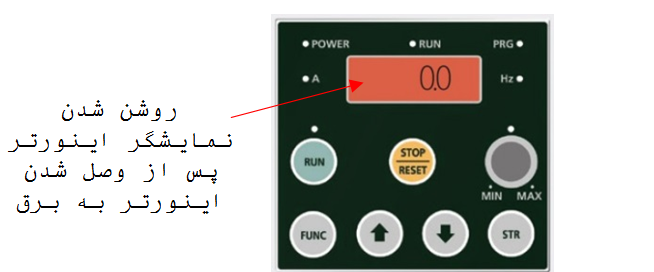

1 – ابتدا بعد از کابل کشی مدار برق . ورودی اینورتر را به برق وصل میکنیم . در این حالت نمایشگر اینورتر روشن می گردد .

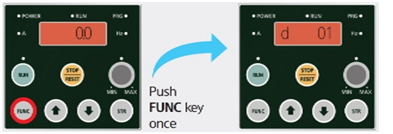

2 –جهت تنظیم پارامترهای اینورتر شستی FUNCروی کی پد را یک بار فشار می دهیم .

در این حالت روی نمایشگر متن  d 01  نمایش داده خواهد شد . حال توسط شستیهای

پارامتری را که میخواهیم تغییرات در آن انجام دهیم را انتخاب میکنیم . و سپس به روش زیر در آن تغییرات انجام میدهیم .

بطور مثال میخواهیم پارامتر A01   را تغییر دهیم که به روش زیر اقدام میکنیم .

4 – شستی رو به پایین را4 مرتبه فشار دهید . در این حالت نمایشگر پارامتر A–را نمایش خواهد داد یعنی اینکه میتوان مقادیر پارامترهای گروه A  را تغییر داد .

–شستی FUNC را فشار دهید تا وارد پارامترهای زیر گروه A– شوید . در این حالت پارامتر A01 نمایش داده خواهد شد .

5 – شستی FUNC را فشار دهید در این حالت مقدار اولیه پارامتر A01 نمایش داده خواهد شد

6 – توسط شستیهای              مقدار دلخواه را تنظیم نمایید .

7 – جهت ذخیره مقدار مورد نظر شستی STR را فشار دهید .

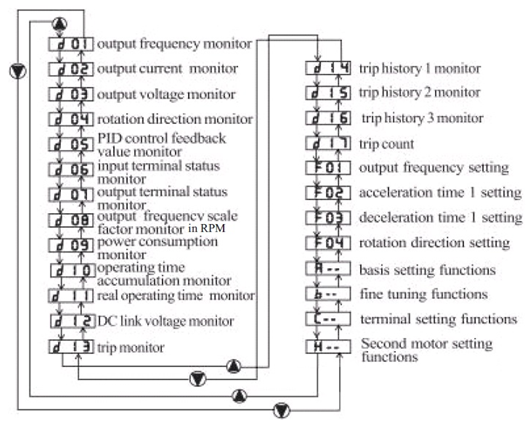

روش جابجایی بین گروهها :

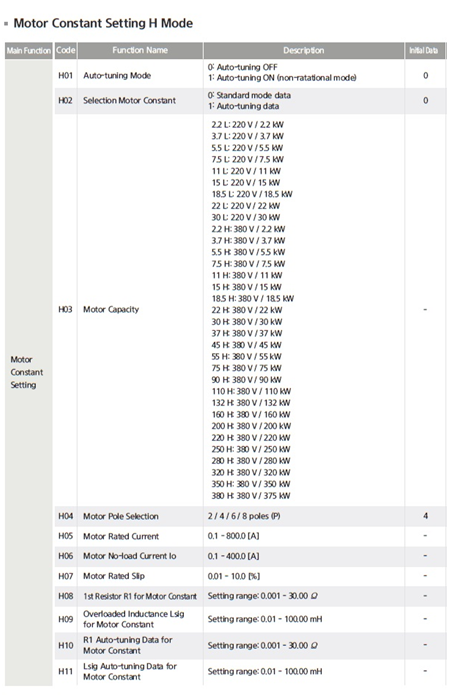

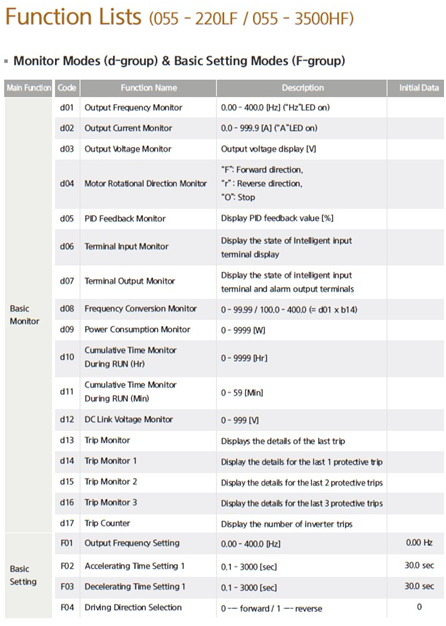

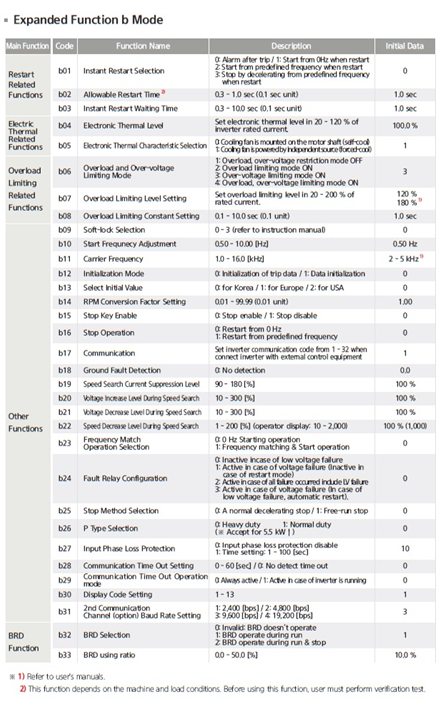

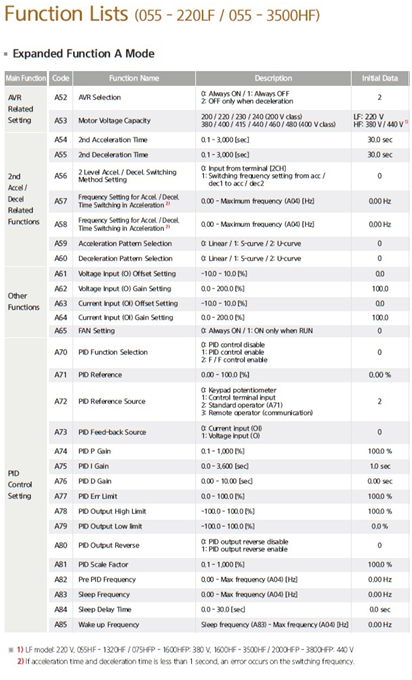

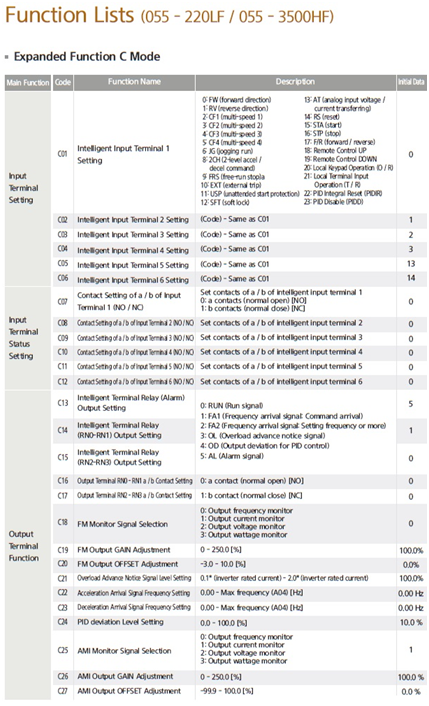

گروههای اصلی پارامترهای دستگاه  :

شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های ( آیمستر ) iMaster

استارت و استپ اینورتر iMaster-E1 :

روشهای مختلف استارت و استپ موتور

1 – استارت و استپ موتور از روی کی پد

2 – استارت و استپ موتور از ترمینالهای فرمان اینورتر

2 -1) راه اندازی اینورتر از روی ترمینالهای فرمان بصورت ساده

2 -2)  راه اندازی اینورتر از روی ترمینالهای فرمان بصورت 3-wire

1 – استارت و استپ موتور از روی کی پد

جهت استارت و استپ اینورتر از روی کی پد به روش زیر اقدام می کنیم

الف –پارامترA02 = 0 قرار میدهیم . ( انتخاب شستی RUN بعنوان استارت و شستیSTOP بعنوان استپ )

ب – پارامتر A01 = 2  قرار دهید . ( در اینحالت میتوان فرکانس خروجی اینورتر را از روی کی پد و به روش بند (ج) تنظیم نمود)

ج– پارامتر ( مقدار فرکانس دلخواه F01 = ( تنظیم نمایید.

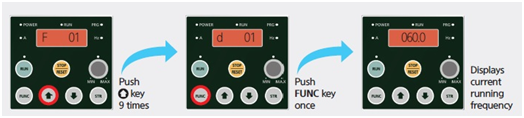

د– جهت نمایش فرکانس خروجی اینورتر مقدار d01 را از گروه dبه روش زیر انتخاب نمایید .

ه– شستی RUN را فشار دهید در این حالت موتور با فرکانس تنظیم شده شروع بکار خواهد نمود .

و – شستی STOP را فشار دهید موتور خاموش خواهد شد.

اگر موتور برعکس جهت دلخواه شما شروع بکار نمود میتوانید با تغییر مقدار پارامتر F04 جهت چرخش موتور را تغییر دهید.

2 – استارت و استپ موتور از ترمینالهای فرمان اینورتر

2 -1) راه اندازی اینورتر از روی ترمینالهای فرمان بصورت ساده

راه اندازی اینورتر از طریق ترمینالهای فرمان با استفاده از دو کلید در دوجهت Forward و Reverse ( چپگرد و راستگرد )

الف –پارامترA02 = 1 قرار دهید . ( راه اندازی موتور از طریق ترمینالهای فرمان )

ب – مدار سیم کشی زیر را اجرا نمایید.

در مدار فوق با وصل کلید S1 موتور در جهت Forward شروع به کار خواهد کرد و با قطع کلید موتور خاموش خواهد شد .

در مدار فوق با وصل کلید S2 موتور در جهت Reverse شروع به کار خواهد کرد و با قطع کلید موتور خاموش خواهد شد .

توجه : در صورتی که هر دو کلید همزمان وصل باشند موتور اگر درحال کار باشد خاموش خواهد گردید .

2 -2)  راه اندازی اینورتر iMaster-E1 از روی ترمینالهای فرمان بصورت 3-wire

الف –پارامترA02 = 1 قرار دهید . ( راه اندازی موتور از طریق ترمینالهای فرمان )

ب –پارامترC03 = 15 قرار دهید . ( ترمینال 3 بعنوان شستی استارت )

ج– پارامتر C04 = 16 قرار دهید . ( ترمینال 4 بعنوان شستی استپ )

د– پارامتر C05 = 17 قرار دهید . ( ترمینال 5 بعنوان کلید انتخاب جهت چرخش موتور )

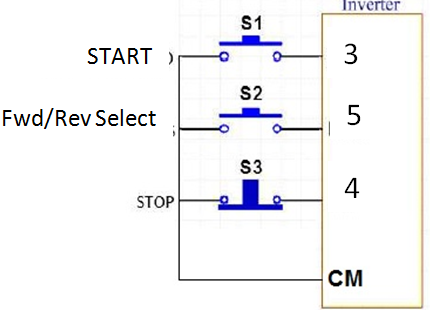

ج– مدار سیم کشی زیر را اجرا نمایید

در مدار فوق اگر کلید S2 قطع باشد با فشار لحظه ای شستی استارت S1 موتور در جهت Forward شروع به کار خواهد کرد و با فشرده شدن لحظه ای شستی استپ S3 موتور خاموش خواهد شد .

در مدار فوق اگر کلید S2 وصل باشد با فشار لحظه ای شستی استارت S1 موتور در جهت Reverse شروع به کار خواهد کرد و با فشرده شدن لحظه ای شستی استپ S3 موتور خاموش خواهد شد .

روشهای مختلف تغییر فرکانس خروجی اینورتر iMaster-E1 :

(افزایش یا کاهش سرعت موتور)

1– تغییر فرکانس خروجی اینورتر از روی شستی های کی پد

2 – تغییر فرکانس خروجی اینورتر از طریق ولوم روی کی پد

3 – تغییر فرکانس خروجی اینورتر از طریق ولوم خارج از اینورتر ( ورودی آنالوگ ولتاژی )

4 – تغییر فرکانس خروجی اینورتر از طریق ورودی آنالوگ جریانی

5 – تغییر فرکانس خروجی اینورتر بصورت پلکانی  ( Multistep Frequency )

1– تغییر فرکانس خروجی اینورتر از روی کی پد توسط شستی های رو به بالاو رو به پایین

الف – پارامتر A01 = 2  قرار دهید . ( در این حالت میتوان فرکانس خروجی اینورتر را از روی کی پد و به روش بند (ب) تنظیم نمود)

ب –در پارامتر ( مقدار فرکانس دلخواه F01 = (فرکانس مدنظرتان را وارد کنید

2 – تغییر فرکانس خروجی اینورتر از طریق ولوم روی کی پد

الف –پارامترA01 = 0 قرار دهید .

ب – حال توسط ولوم روی کی پد میتوانید فرکانس خروجی ( سرعت موتور ) را کم یا زیاد کنید

3– تغییر فرکانس خروجی اینورتر از طریق ولوم خارج از اینورتر ( ورودی آنالوگ ولتاژی )

الف – پارامتر A01 = 1قرار دهید. ( انتخاب ترمینال به عنوان کنترل فرکانس )

ب – پارامتر A05 =0HZقرار دهید.

ج – پارامتر A06 = 50HZقرار دهید.

د – پارامتر A07 =%0قرار دهید.

ه – پارامتر A08 =%100قرار دهید

و– مدار سیم کشی مقابل را اجرا نمایید.

در این حالت با افزایش ولتاژ پایه O فرکانس خروجی اینورتر افزایش و با کاهش ولتاژ پایه O فرکانس خروجی اینورتر کاهشمی یابد.

4 – تغییر فرکانس خروجی اینورتر از طریق ورودی آنالوگ جریانی

الف – پارامتر A01 = 1قرار دهید. ( انتخاب ترمینال به عنوان کنترل فرکانس )

ب – پارامتر C06 =13قرار دهید. (انتخاب ورودی دیجیتال 6 بعنوان انتخاب ورودی آنالوگ)

ج – ورودی دیجیتال 6 را به پایه   CM1 وصل نمایید.

د – پارامترهای A05 =0HZقرار دهید.

ه – پارامترهای A06 = 50HZقرار دهید.

و – پارامترهای A07 =%0قرار دهید.

ز- پارامترهای A08 =%100قرار دهید.

ح– مدار سیم کشی مقابل را اجرا نمایید .

با افزایش جریان ورودی به پایه OI فرکانس خروجی اینورتر افزایش و با کاهش جریان ورودی به این پایه فرکانس خروجی کاهش می یابد .

5– تغییر فرکانس خروجی اینورتر بصورت پلکانی( MultistepFrequency )

اگر بخواهیم توسط ورودیهای دیجیتال فرکانس خروجی اینورتر را کنترل نماییم به روش زیر بایستی اقدام کنیم .

 5-1) پارامتر A01 = 1قرار دهید. ( انتخاب ترمینال به عنوان کنترل فرکانس )

 5-2)  پارامتر C03 = 2قرار دهید. ( انتخاب ورودی دیجیتال DI3جهتتغییر فرکانس با ارزش بیتی2^0)

5-3) پارامتر C04 = 3قرار دهید. ( انتخاب ورودی دیجیتال DI4 جهت تغییر فرکانس با ارزش بیتی2^1)

5-4) پارامتر C05 = 4قرار دهید. ( انتخاب ورودی دیجیتال DI5 جهت تغییر فرکانس با ارزش بیتی2^2)

5-5) پارامتر C06 = 5قرار دهید. ( انتخاب ورودی دیجیتال DI6 جهت تغییر فرکانس با ارزش بیتی2^3)

 5-6) پارامتر A11 = Multispeed 1  مقدار دهی کنید

 5-7) پارامتر A12 = Multispeed 2  مقدار دهی کنید

 5-8) پارامتر A13 = Multispeed 3  مقدار دهی کنید

 5-9) پارامتر A14 = Multispeed 4  مقدار دهی کنید

 5-10) پارامتر A15 = Multispeed 5  مقدار دهی کنید

 5-11) پارامتر A16 = Multispeed 6  مقدار دهی کنید

 5-12) پارامتر A17 = Multispeed 7  مقدار دهی کنید

 5-13) پارامتر A18 = Multispeed 8  مقدار دهی کنید

 5-14) پارامتر A19 = Multispeed 9  مقدار دهی کنید

 5-15) پارامتر A20 = Multispeed 10  مقدار دهی کنید

 5-16) پارامتر A21 = Multispeed 11  مقدار دهی کنید

 5-17) پارامتر A22 = Multispeed 12  مقدار دهی کنید

 5-18) پارامتر A23 = Multispeed 13  مقدار دهی کنید

 5-19) پارامتر A24 = Multispeed 14  مقدار دهی کنید

 5-20) پارامتر A25 = Multispeed 15  مقدار دهی کنید

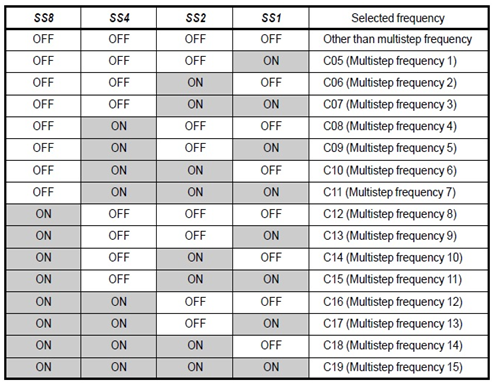

توضیح جدول فوق : بر اساس جدول بالا اگر هیچکدام از ورودیهای دیجیتالDI3(S1),DI4(S2),DI5(S3),DI6(S4)هیچکدام وصل نباشند فرکانس خروجی اینورتر همان نقطه تنظیم فرکانس غیر از مولتی استپ خواهد بود ولی اگر مثلا DI3(S1) وصل شود مقدار عدد تنظیم شده در رجیستر A11 فرکانس خروجی اینورتر خواهد بود .

ج – سیم کشی مدار فرمان مطابق شکل زیر انجام گردد.

مدار شماتیک مورد نیاز این کار :
