اینورتر IMASTER C1
شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های (آی مستر) iMaster
اینورتر iMaster-C1 توسط شرکت ADTکره جنوبی در رنجهای زیر تولید می شود.
ورودی سه فاز 380ولت از توان 5.5کیلووات تا 22کیلووات تولید می گردد.
راه اندازی اینورتر iMaster-C1 :

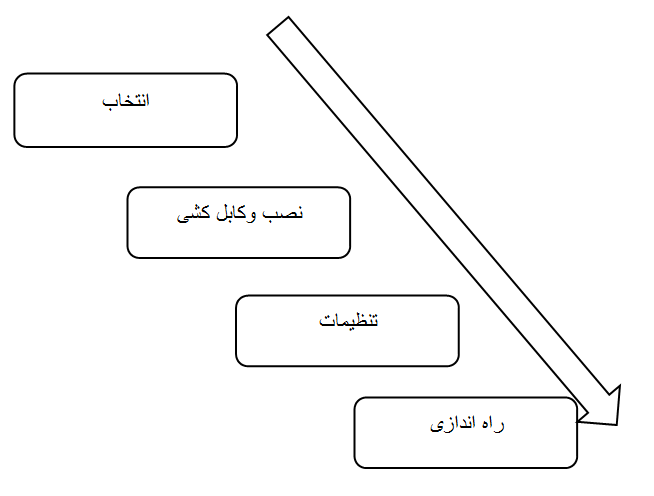

جهت راه اندازی و کار با اینورتر iMaster-C1 بایستی موارد زیر قدم به قدم اجرا گردند:
الف – انتخاب صحیح اینورتر iMaster-C1 بر اساس قدرت موتور و کاربرد مورد نیاز
ب – روش و شرایط نصب اینورتر
ج– اجرای کابل کشی مدار فرمان و قدرت اینورتر
د–تنظیم پارامترهای اینورتر iMaster-C1
الف – انتخاب صحیح اینورتر iMaster-C1 بر اساس قدرت موتور و کاربرد مورد نیاز:
جهت انتخاب صحیح اینورتر iMaster-C1 بایستی از روی پلاک موتور مقادیر زیر را مشخص نماییم
1 – ولتاژ کاری اینورتر بر اساس سربندی موتور مورد استفاده
2 – دور نامی موتور و محاسبه تعداد قطبهای موتور
3 – فرکانس نامی موتور
4 – توان نامی موتور

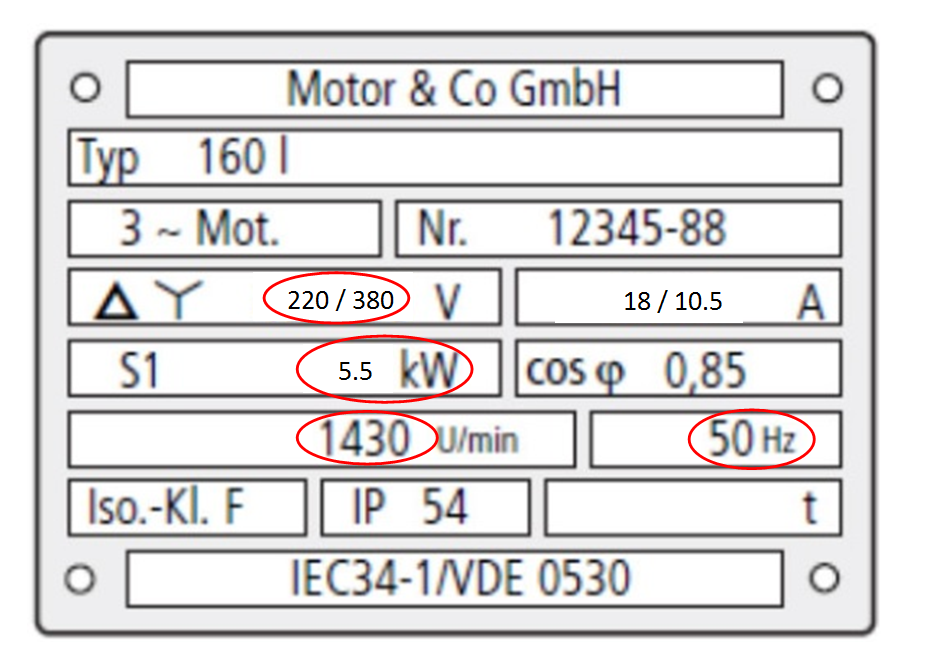

در پلاک موتور بالا مقادیر ذیل مشخص گردیده است :

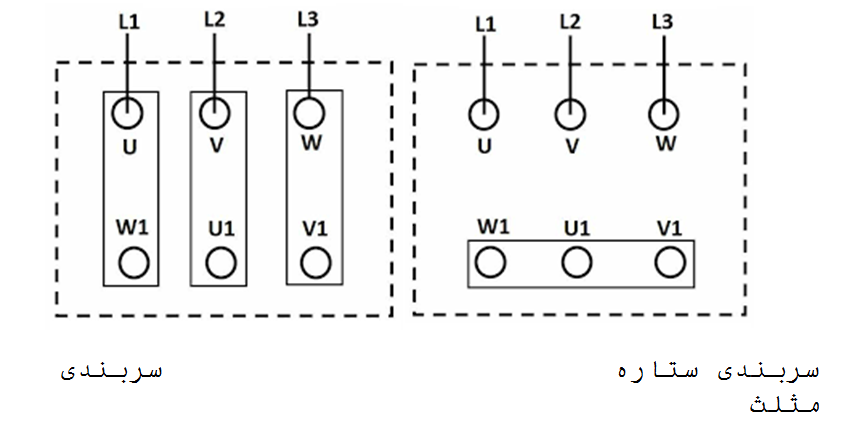

- ولتاژ کاری موتور بر اساس سربندی موتور :
الف )220 ولت برای سربندی مثلث ب ) 380 ولت برای سربندی ستاره
- دورنامی موتور : 1430 دور بر دقیقه که برای این موتور تعداد قطبها 4 عدد خواهد بود. P = (120 * F ) / N= (120*50)/1430= 4
- فرکانس نامی موتور : 50 هرتز
- توان نامی موتور : 5.5 کیلووات
بر اساس اطلاعات بالا جهت موتور فوق نوع اینورتر iMaster-C1 را میتوان بصورت زیر انتخاب کرد :

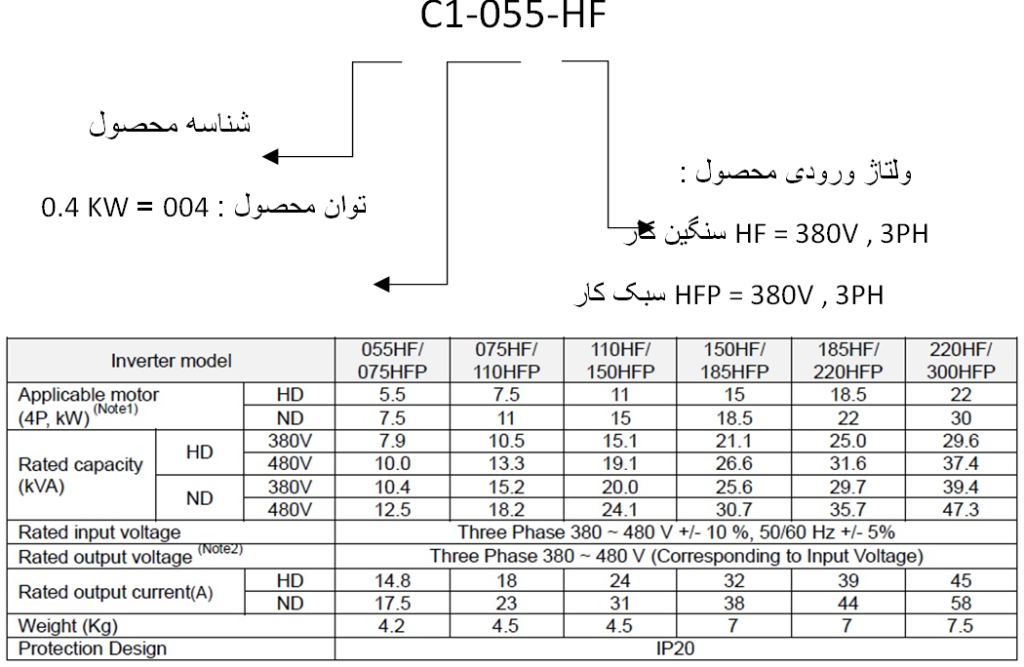

اینورتر iMaster-C1 با ورودی 380 ولت سه فاز و خروجی 380 ولت سه فاز با توان 5.5 کیلووات که در اینحالت بایستی سربندی موتور حتما ستاره بسته شود .C1-055-HF
ب – روش و شرایط نصب اینورتر iMaster-C1 :

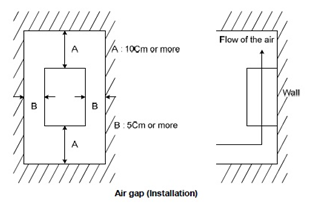

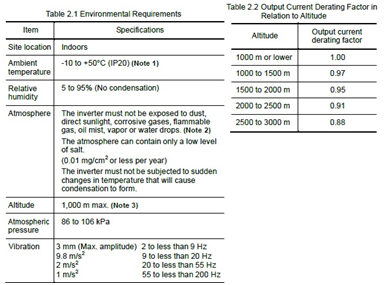

جهت نصب اینورتر iMaster-C1 روی دیوار یا داخل تابلو بایستی شرایط ذیل رعایت گردد.
ج – اجرای کابل کشی مدار فرمان و قدرت :

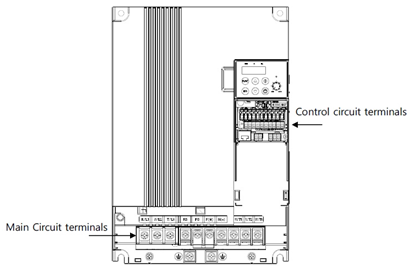

ابتدا کاور روی ترمینالهای قدرت و فرمان اینورتر را بردارید.

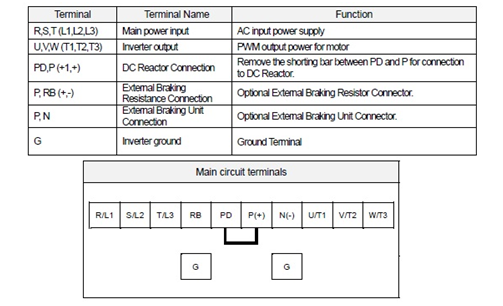

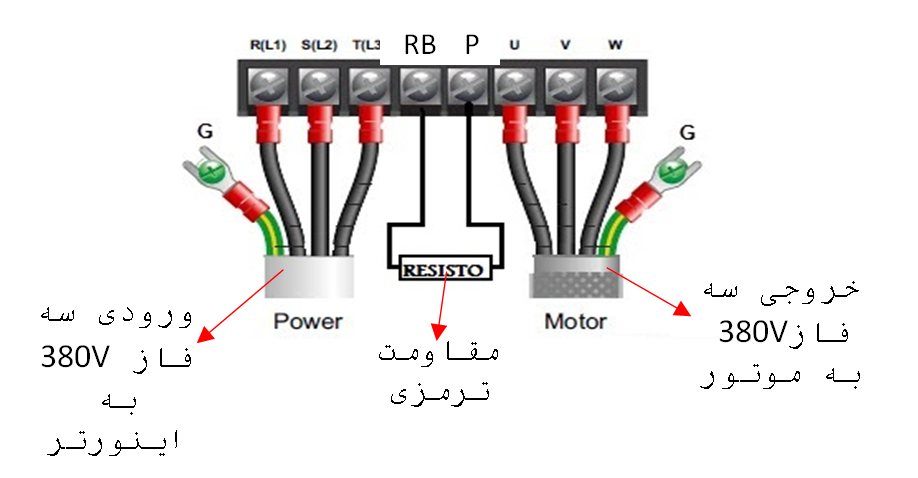

چیدمان ترمینالهای قدرت:

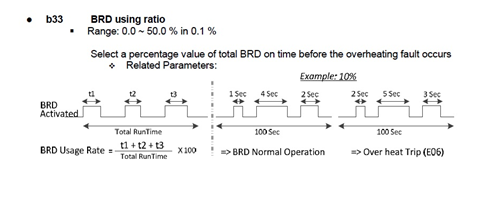

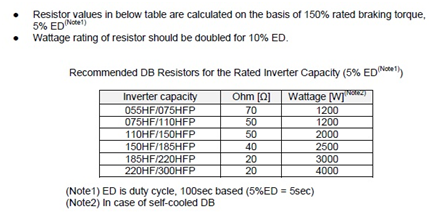

مقادیر مقاومت ترمزی رنج های مختلف اینورتر iMaster-C1:
شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های (آی مستر) iMaster

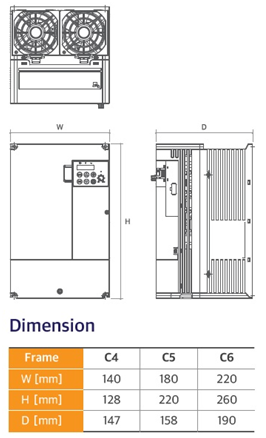

ابعاد اینورتر iMaster-C1

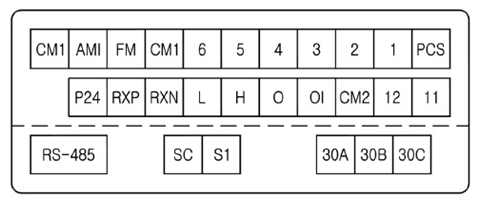

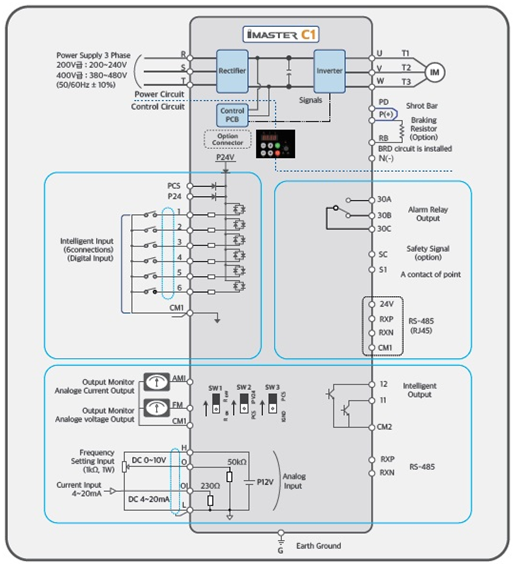

کلیات ترمینالهای اینورتر iMaster-C1 بصورت شکل زیر میباشد :
د– تنظیم پارامترهای اینورتر iMaster-C1:
معرفی اجزای کی پد دستگاه
دکمه FUNCجهت ورود به حالت تنظیمات پارامترها
دکمه STRجهت ذخیره مقدار پارامتر تغییر داده شده
دکمه های جهت دار بالا و پایین بابت تغییر مقدار پارامتر
دکمه RUNجهت استارت اینورتر در حالت تنظیم استارت از روی کی پد میباشد
دکمه STOPجهت استپ اینورتر در حالت تنظیم استپ از روی کی پد میباشد
روش ورود به پارامترها و نحوه تنظیم مقادیر آنها بصورت زیر میباشد :
الف –بعد از وصل برق ورودی اینورتر نمایشگر مقدار فرکانس خروجی تنظیم شده را نشان خواهد داد

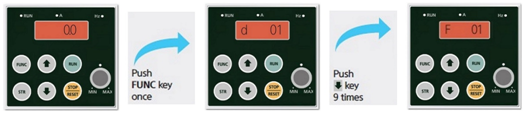

ب –جهت تغییر مقدار پارامترها دکمه FUNC را یکبار فشار دهید . در اینحالت d01 نمایش داده خواهد شد

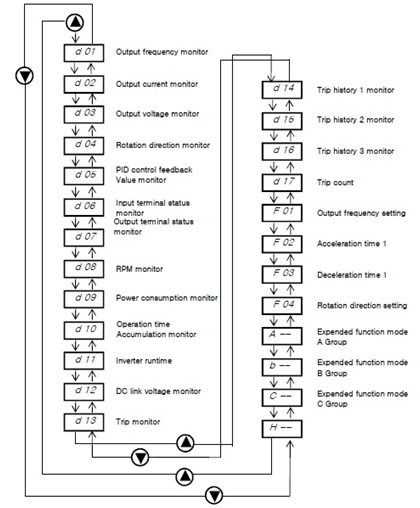

برای جابجایی بین پارامترها بصورت شکل زیر اقدام میکنیم
ج–بعد از انتخاب پارامتر مورد نظر دکمه FUNC را فشار دهید . در این حالت مقدار پارامتر نمایش داده می شود در این حالت توسط شستیهای جهت دار بالا و پایین مقدار پارامتر را تغییر میدهیم .
د–بعد از تغییر مقدار پارامتر جهت ذخیره مقدار جدید شستی STR را یکبار فشار دهید.
روشهای مختلف فرمان استارت و استپ اینورتر iMaster-C1 :
1 – استارت و استپ و تنظیم فرکانس موتور از روی کی پد:
جهت استارت و استپ اینورتر از روی کی پد به روش زیر اقدام می کنیم
الف –پارامترA02 = 0 قرار میدهیم . ( انتخاب شستی RUN بعنوان استارت و شستیSTOP بعنوان استپ )
ب – پارامتر A01 = 2 قرار دهید . ( در اینحالت میتوان فرکانس خروجی اینورتر را از روی کی پد و به روش بند (ج) تنظیم نمود)
ج– پارامتر ( مقدار فرکانس دلخواه F01 = ( تنظیم نمایید.
د– شستی RUN را فشار دهید در این حالت موتور با فرکانس تنظیم شده شروع بکار خواهد نمود .
ه– شستی STOP را فشار دهید موتور خاموش خواهد شد.
اگر موتور برعکس جهت دلخواه شما شروع بکار نمود میتوانید با تغییر مقدار پارامتر F04 جهت چرخش موتور را تغییر دهید.
2 – استارت و استپ موتور از ترمینالهای فرمان اینورتر iMaster-C1 :
2 -1) راه اندازی اینورتر از روی ترمینالهای فرمان بصورت ساده
2 -2) راه اندازی اینورتر از روی ترمینالهای فرمان بصورت 3-wire
2 -1) راه اندازی اینورتر از روی ترمینالهای فرمان بصورت ساده
راه اندازی اینورتر از طریق ترمینالهای فرمان با استفاده از دو کلید در دوجهت Forward و Reverse ( چپگرد و راستگرد )
الف –پارامترA02 = 1 قرار دهید . ( راه اندازی موتور از طریق ترمینالهای فرمان )
ب – مدار سیم کشی زیر را اجرا نمایید
در مدار فوق با وصل کلید S1 موتور در جهت Forward شروع به کار خواهد کرد و با قطع کلید موتور خاموش خواهد شد .
در مدار فوق با وصل کلید S2 موتور در جهت Reverse شروع به کار خواهد کرد و با قطع کلید موتور خاموش خواهد شد .
توجه : در صورتی که هر دو کلید همزمان وصل باشند موتور اگر درحال کار باشد خاموش خواهد گردید .
2 -2) راه اندازی اینورتر از روی ترمینالهای فرمان بصورت 3-wire
الف –پارامترA02 = 1 قرار دهید . ( راه اندازی موتور از طریق ترمینالهای فرمان )
ب –پارامترC03 = 15 قرار دهید . ( ترمینال 3 بعنوان شستی استارت )
ج– پارامتر C04 = 16 قرار دهید . ( ترمینال 4 بعنوان شستی استپ )
د– پارامتر C05 = 17 قرار دهید . ( ترمینال 5 بعنوان کلید انتخاب جهت چرخش موتور )
ج– مدار سیم کشی زیر را اجرا نمایید
در مدار فوق اگر کلید S2 قطع باشد با فشار لحظه ای شستی استارت S1 موتور در جهت Forward شروع به کار خواهد کرد و با فشرده شدن لحظه ای شستی استپ S3 موتور خاموش خواهد شد .
در مدار فوق اگر کلید S2 وصل باشد با فشار لحظه ای شستی استارت S1 موتور در جهت Reverse شروع به کار خواهد کرد و با فشرده شدن لحظه ای شستی استپ S3 موتور خاموش خواهد شد.
