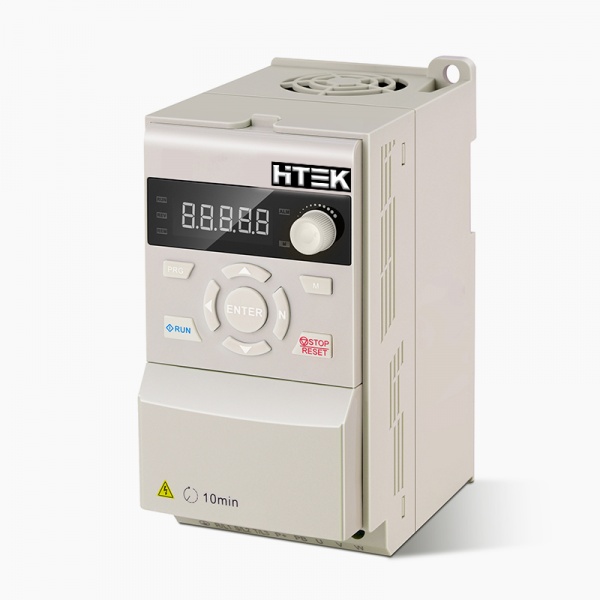

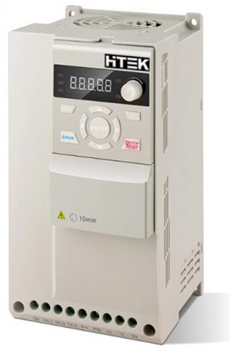

اینورتر هایتک F100







شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های ( هایتک) HiTEK-F100

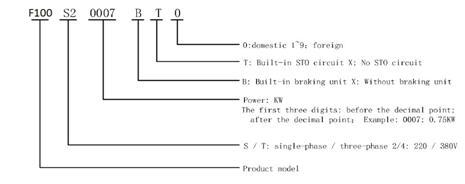

راهنمای کد شناسایی اینورتر (هایتک)  HITEK-F100 :

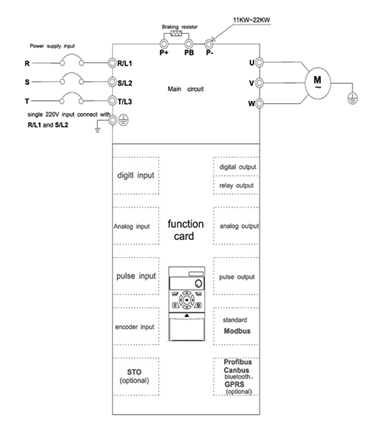

نقشه و بلوک دیاگرام ورودی و خروجی های اینورتر (هایتک)  HITEK-F100

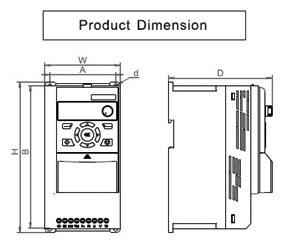

جدول مشخصات الکتریکی و ابعاد اینورتر (هایتک)  HITEK-F100 :

دسته بندی باکس

مدل

ولتاژ ورودی

جریان ورودی

توان (kw)

جریان خروجی

عرض

(mm)

ارتفاع

(mm)

عمق

(mm)

F1

F100S20007BX0

1 phase 220V

8.2

0.75

5.0

85

170

124

F100S20015BX0

1 phase 220V

14.0

1.5

7.0

F2

F100T20022BX0

1 phase 220V

23.0

2.2

12.5

97

194

133

F1

F100T40007BX0

3 phase 380V

4.0

0.75

3.0

85

170

124

F100T40015BX0

3 phase 380V

5.8

1.5

4.5

F100T40022BX0

3 phase 380V

6.5

2.2

5.6

F2

F100T40040BX0

3 phase 380V

12.6

4.0

10.5

97

194

133

F3

F100T40055BX0

3 phase 380V

16

5.5

14

126

237

147

F100T40075BX0

3 phase 380V

21

7.5

19

F4

F100T40110BX0

3 phase 380V

28

11

26

168

298

160

F100T40150BX0

3 phase 380V

36

15

33

F5

F100T40185BX0

3 phase 380V

42

18.5

40

198

355

177

F100T40220BX0

3 phase 380V

48

22

46

F6

F100T40300BX0

3 phase 380V

62

30

58

250

400

208

F100T40370BX0

3 phase 380V

76

37

75



خلاصه مشخصات فنی اینورتر (هایتک)  HITEK-F100

1.1 Technical Features

Description

Items

3ph :380V~440V ; 50Hz/60Hz

1ph :220V~240V ; 50Hz/60Hz

Rated voltage /frequency

input

3ph:320V~460V ; 1ph: 180V ~ 260V ;

Voltage Imbalance rate: <3% ; frequency: ± 5%

Allowed voltage

0~rated input voltage

Voltage

output

0Hz~1000Hz

frequency

150% rated current 60s; 180% rated current 2s

Overload capacity

V/F SVC

control mode

control performance

SVPMW

Modulation Mode

asynchronous motor, synchronous motor, single phase motor (consult factory before using)

Motor type

1Hz/150%

Start torque

1:100(SVC)

Speed range

digital setting: maximum frequency ± 0.01%; analog setting: maximum frequency ± 1%

Frequency accuracy

digital setting: 0.01Hz;

analog setting: maximum frequency ± 1%

Frequency resolution

line/ S-curve

Acceleration/ deceleration curve

limit current rapidly within the current protection value, to ensure the safety of the equipment

Rapid current limit

None-stop when instantaneous power off, automatic frequency drop

None-stop when instantaneous power off

Keypad, terminal, communication

Command source

Operation function

Digital, analog , multi-speed, communication

Set value source

Support main setting + PID

PID

Can display: output frequency ,output voltage ,output current ,bus voltage , display value 1, display value 2, error ,alarm

LED display

Operation panel

YES

External keypad

Over-current protection, over-voltage protection, under-voltage protection, overheating protection, over-load protection, phase loss protection, earth leakage, etc.

Protection function

Indoor, away from direct sunlight ,no dust , no corrosive gas , noinflammable gas, no oil mist, no vapor, no drip and no salinity, etc.

Store environment

environment

derating use above 1000 M , derating 10% per 1000 M

Altitude

-10 ℃~+ 40 ℃ ( Environment temperature around 40 ℃~ 50 ℃ please derating use)

Environment temperature

5% ~ 95% RH, no condensation

humidity

-40℃~+70℃

store temperature

<5.9M/S (0.6g)

vibration

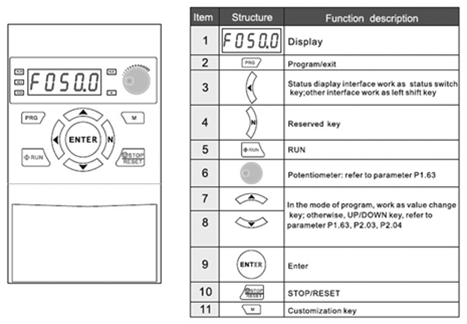

Keypad appearance and keypad explanation

Indicator light description



Indicator

status

Function description

RUN

light on/flickering

Operating/ decelerating

REV

light on

Reverse operation

REM

light on

Remote operation

ALM

light on

Fault indication

M

light on

Customization indication , default alarm indication

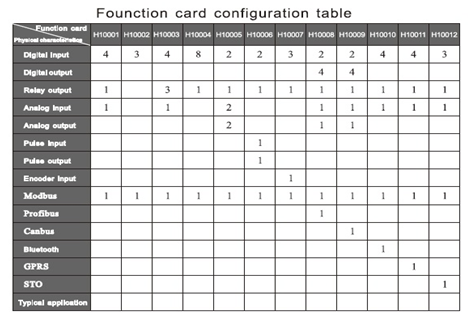

 انواع کارت هایی که میتوان روی اینورتر (هایتک)  HITEK-F100 نصب نمود

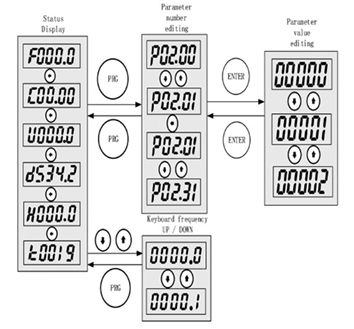

روش تنظیم پارامترهای اینورتر (هایتک)  HITEK-F100 :

بازگشت به تنظیمات کارخانه و تنظیم پسورد روی اینورتر (هایتک)  HITEK-F100 :

Parameter NO

Parameter Name

Setting range

Factory

 value

P1.11

عملکرد پارامتر

1:و پارامترهای ماکروP1.XXریست همه پارامترها بجز

2: ریست همه پارامترها

0

P1.13

ثبت پسورد

0~9999

0

P1.14

تایید ثبت پسورد

0~9999

0

P1.15

ورود پسورد

0~9999

0

** دقت داشته باشید در صورت تغییر پارامترهای13 و P1.14 به هر عددی غیر از صفر، آن عدد معتبر بوده و بعنوان پسورد ثبت میگردد.**

پارامتر های مربوط به موتور :

پس از روشن شدن، برای تنظیم پارامترها از جدول زیر استفاده کنید.توجه داشته باشید که پارامترهای مربوطه را با توجه به پلاک موتور تنظیم نمایید.

Parameter number

Function

Parameter number

Function

P6.11

Motor power

P6.14

Motor current

P6.12

Motor Voltage

P6.15

Motor speed

P6.13

Motor frequency





:Autotuning

دراین حالت شفت موتور باید آزاد باشد01:DYNAMIC

درحالت زیر بار      02:STATIC

ثبت پارامترهای موتور بصورت اتوماتیک

P6.00

پارامترهای مربوط به زمان شتابگیری (ACC) و زمان توقف (DEC) :

زمان شتابگیری (ACC) : P2.50

زمان توقف (DEC) : P2.70

مد های توقف :

0



  حالت توقف آزاد0:

ترمز دی سی 1:

انتخاب نوع توقف

P5.20

0.000

Hz

0.000~1000.000

فرکانس استپ

P5.21

توجه : در حالت توقف آزاد ، شفت موتور  به محض صدور فرمان استپ از فرکانس تنظیم شده در پارامتر P5.21آزاد میگردد.. در حالت پیشفرض این پارامتر روی صفر قرار دارد یعنی غیر فعال است، و عملیات استپ با زمان تنظیم شده در پارامتر P2.70 (Deceleration Time)   صورت میگیرد.

بعبارت دیگر برای تنظیم حالت free run یا توقف آزاد کافیست فرکانس کاری اینورتر را در پارامتر P5.21 وارد نماییم.

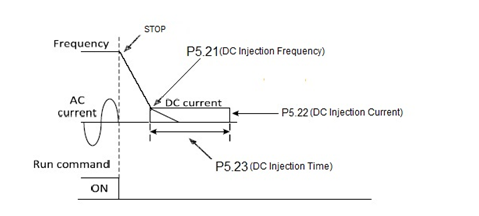

پارامتر های مورد نیاز برای حالت توقف با تزریق جریان دی سی (DC braking)

0



1: DC braking

مد توقف

P5.20

0.000

Hz

0.000~1000.000

فرکانس شروع تزریق

P5.21

100.000

%

0.000~150.000

مقدار تزریق جریانDC

P5.22

0.000

S

0.000~1000.000

مدت زمان تزریق

P5.23



Brake resistor configuration table

Braking torque(10%UD)

Braking resistor

Braking unit

Inverter power

Voltage level

Quantity(piece)

Power(w)/Resistance()

100%

1

120

80

Built-in

0.75 kW

220V

1

100

150

1.5 kW

1

68

300

2.2 kW

1

68

300

3.7 kW

1

30

400

5.5 kW

1

30

400

7.5 kW

1

300

150

0.75 kW

380V

1

300

200

1.5 kW

1

200

200

2.2 kW

1

150

400

4.0 kW

1

100

400

5.5 kW

1

75

750

7.5 kW

1

60

1000

11 kW

1

40

1500

15 kW

1

30

2500

18.5 kW

1

30

3000

22 kW

1

25

5000

30 kW

1

20

7500

37 kW

 روش های مختلف روشن و خاموش کردن اینورتر (هایتک)  HITEK-F100:

مقدار کارخانه

مقدار قابل انتخاب

یا

پارامتر

عملکرد

1

1: keypad

2 : Communication

3:S1

4:S2

5:S3

6:S4

7:S5

8:S6

7:S7

8:S8

P0.30

P3.00

فرمان استارت در جهت راستگرد Forward Start

0

P0.31

P3.01

فرمان استارت در جهت چپگرد Revers Start

0

P0.32

P3.02

فرمان تغییر جهت چرخش موتور Direction

1

P0.33

P3.03

فرمان JOG

0

P0.34

P3.04

فرمان استپ STOP

0

P0.35

P3.05

فرمان توقف بدون دیسل تایم Free Stop

0

P3.06

Emergancy

1

P0.36

P3.07

فرمان ریست Reset Command

0

P3.08

External Fault

0

P3.09

Pause

روشن و خاموش کردن اینورتر (هایتک)  HITEK-F100 از محل و روشهای مختلف :

اختصاص وظیفه به ورودیهای مختلف :

نحوه عملکرد ورودیهای دیجیتال :

مقدار کارخانه

نحوه عملکرد

پارامتر

ورودی دیجیتال

0

0: positive logic

1: Reverse logic

2: Rising edge

3: Falling edge

P3.20

S1

0

P3.21

S2

0

P3.22

S3

0

P3.23

S4

0

P3.24

S5

0

P3.25

S6

0

P3.26

S7

0

P3.27

S8

تنظیمات اولیه اینورتر (هایتک)  HITEK-F100:

 تنظیم فرکانس اینورتر از طریق شبکه مدباس     P02.10 = 5

تنظیم محل استارت یا استپ اینورتر (هایتک)  HITEK از طریق شبکه مدباس      P03.00 = 2

PIN OUT:

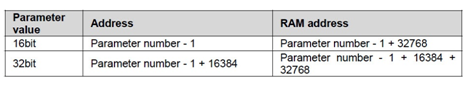

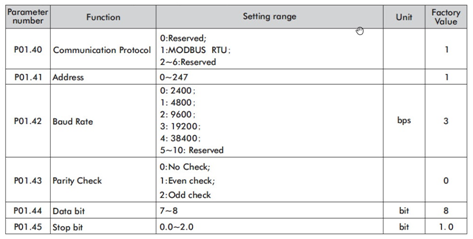

روش آدرس یابی پارامترها برای شبکه مد باس :

شرکت ساعی بنیاد مرکزی نمایندگی اینورتر های ( هایتک) HiTEK-F100



نحوه راه اندازی الکترو موتورتکفاز با اینورتر HiTEK-F100



تصویر 1-1 (سربندی موتور تکفاز تک خازن)

همانطور که در تصویر 1-1 مشاهده می شود سربندی موتور تکفاز بگونه ایست که با اتصال فاز و نول، موتور به صورت تک جهت و با دور نامی غیر قابل تغییر راه اندازی می شود.

برای راه اندازی این گونه موتور ها با اینورF100 باید مراحل زیر را انجام دهیم:

1(جداسازی خازن ها از مدار الکتریکال موتورو تغییر سربندی موتور

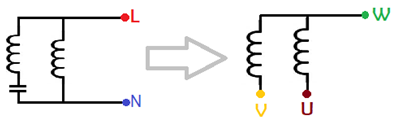

برای این کار نیاز است که خازن راه انداز از مدار موتور جدا گردیده و سربندی موتور مانند تصویر 2-1 تغییر پیدا کند.

                                              تصویر 2-1

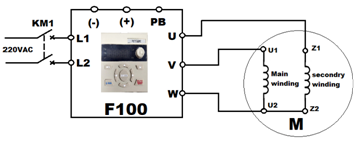

پس از حذف خازن، سربندی موتور باید مانند تصویر 3-1 به اینورتر اینورتر (هایتک)  HITEK-F100 متصل گردد

                                             تصویر 3-1

*نکته: نقطه ی مشترک سیم پیچ کمکی و اصلی باید به پایهw اینورتر متصل گردد

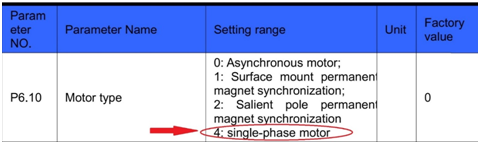

2) تنظیم پارامترهای مربوطه



دانلود دفترچه راهنمای انگلیسی

دانلود دفترچه فارسی
