موارد احتیاطی لازم در راه اندازی INVERTER – IG5A – LS

  • دستگاه اینورتر (ال اس ) IG5A – LSباید توسط کارکنان فنی و باتجربه شرکت ساعی بنیاد مرکزی نصب و راه اندازی شود که با شیوه تنظیم پارامتر، اصول و مبانی برق، نصب و سیم‌بندی آشنایی کافی را داشته باشند تا از بروز هرگونه حادثه جلوگیری شود.
  • در قسمت ورودی برق دستگاه اینورتر (ال اس ) IG5A – LSمی‌توانید از رله یا کنتاکتور برای قطع و وصل برق استفاده کنید، ولی هیچگاه نباید در خروجی اینورتر و بین موتور و اینورتر کنتاکتور قرار دهید.
  • قبل از هرگونه تعمیر یا بازرسی، برق اصلی را قطع کنید تا چراغ نشانگر برق ورودی خاموش شود و سپس توسط مولتی‌متر اطمینان پیدا کنید که بین ترمینال‌های P و N هیچ ولتاژ DC وجود ندارد(توجه داشته باشید که این ولتاژ تا 650 ولت می‌باشد).
  • قبل از تنظیم فرکانس خروجی بیش از 60Hz، از توانایی و ایمنی موتور اطمینان حاصل کنید تا به موتور آسیب نرسد.
  • چنانچه از دستگاه اینورتر (ال اس ) IG5A – LSبرای مدت طولانی استفاده نمی‌کنید برق دستگاه را قطع کنید.
  • دستگاه اینورتر (ال اس ) IG5A – LSرا از طریق قطع و وصل برق اصلی ورودی خاموش و روشن نکنید.
  • با توجه به شرایط آب و هوایی و محیط کار نسبت به نظافت دستگاه اینورتر (ال اس ) IG5A – LS مخصوصاً فن دستگاه اقدام کنید(عمر مفید فن حداکثر 3 سال است).
  • اگر دستگاه اینورتر (ال اس ) IG5A – LS بیش از سه ماه در انبار نگهداری شده و استفاده نکرده‌اید، دمای محیط نباید بیش از 30 درجه سانتی‌گراد باشد و نگهداری بیش از یک سال نیز توصیه نمی‌شود زیرا ممکن است موجب خرابی خازن‌های الکترولیتی دستگاه شود.
شرایط محیطی مناسب برای نصب دستگاه اینورتر (ال اس )  IG5A – LS

محیط

شرایط

نصب در محیط

محیط بسته همراه با سقف برای جلوگیری از ریزش باران و تابش نورمستقیم

دمای محیط

-10 تا +50 درجه سانتی‌گراد هنگامی که از درایو درون تابلو استفاده می‌کنید حتماً از فن یا خنک‌کننده مناسب استفاده کنید.

رطوبت

کمتر از 90% و بدون هرگونه بخار

دمای نگهداری انبار

-20 تا +60 درجه سانتی‌گراد

ارتفاع از سطح دریا

کمتر از 1000 متر

لرزش

10~20Hz در 8m/S2 و 55 Hz در 5.9 m/S2

شرایط محیطی

اینورتر را در محیطی عاری از روغن ‌و گرد و غبار، مواد آتش‌زا، لرزش‌های شدید، کلریدها، نور مستقیم خورشید و براده‌های فلزات نصب کنید.

جهت

اینورتر را عمودی نصب کنید تا حداکثر اثر خنک‌کنندگی را داشته باشد.

اطلاعات اولیه وکدشناسایی دستگاه اینورتر (ال اس )  IG5A – LS

ابتدا مطابق شکل زیربه بررسی پلاک اینورتر می‌پردازیم:





ولتاژورودی:

1- تک فاز230-200 ولت

2- سه فاز 230-200 ولت

4- سه فاز480-380 ولت

نحوه نصب و سیم‌بندی اینورتر (ال اس) IG5A-LS

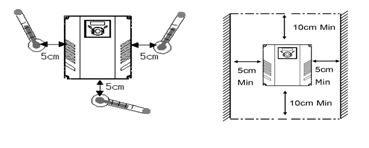

اینورتر را در محلی نصب کنید که لرزشکمی داشته باشد( کمتر از 5.9m/S2) ‎ و همچنین در محلی نصب کنید که محدوده دمای آن حداکثر40 تا 10– درجه سانتی‌گراد باشد. همان طور که در شکل مشاهده می‌کنید در اطراف اینورتر حرارت بالایی وجود دارد که می‌تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر داخل تابلو نصب می‌شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.

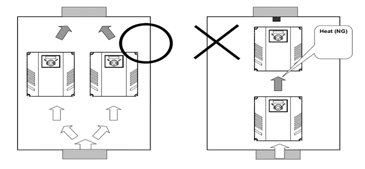

مطابق شکل زیر اگر دو اینورتر (ال اس ) IG5A – LS یا بیشتر را در یک تابلو واحد قرار دهید حتماً به فاصله استاندارد آن‌ها و سیستم تهویه مناسب توجه کنید:



سیم‌بندی ترمینال‌های قدرت و کنترل(I/O) (ال اس ) IG5A – LS

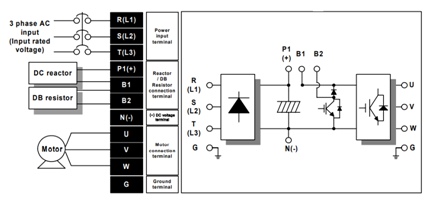

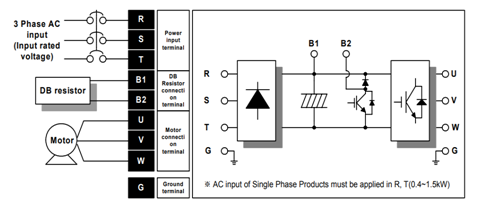

نقشه شماتیک ترمینال‌های قدرت اینورتر ازتوان 0.4کیلووات تا 7.5 کیلووات:



ترمینال های قدرت



توضیح

نام ترمینال

ترمینال‌های ورودی برق شهر

R,S,T

ترمینالهای ولتاژ DC مثبتو منفی

P1/N(-)

ترمینال های مقاومت ترمز

B1,B2

ترمینال های خروجی اینورتر

U,V,W

ترمینال‌های کنترلی اینورتر (ال اس ) IG5A – LS



ترمینال

توضیحات

ترمینال

توضیحات

P1

ورودی دیجیتال1

( راه‌ اندازی در جهت راستگرد طبق تنظیمات کارخانه)

V1

ترمینال ورودی ولتاژ آنالوگ

-10~+10

P2

ورودی دیجیتال 2

( راه اندازی در جهت چپگرد طبق تنظیمات کارخانه)

I

ترمینال ورودی آنالوگ جریانی0تا20میلی‌آمپر

P3

ورودی دیجیتال3

فرمان خطای خارجی فرمان توقف اضطراری (طبق تنظیمات کارخانه)

AM,CM

ترمینال‌های خروجی آنالوگ چند منظوره(ولتاژ 0تا10 ولت و جریان 0تا 20میلی‌آمپر)

P4

ورودی دیجیتال 4

فرمان JOG (طبق تنظیمات کارخانه)

24,CM

منبع تغذیه 24ولت

P5,P6,P7

ورودی‌های دیجیتال 5و6و7

فرکانس پله‌ای کم، متوسط، زیاد(طبق تنظیمات کارخانه)

MO, MG

ترمینال خروجی چند منظوره (ترانزیستوری)

P8

ACC/DEC 1

A1,C1,B1

ترمینال‌های خروجی رله‌ای چند منظوره

VR و CM

منبع تغذیه10ولت DC

S+,S-

ترمینال ارتباط RS-485

CM

ترمینال مشترک برای ورودی‌های دیجیتال

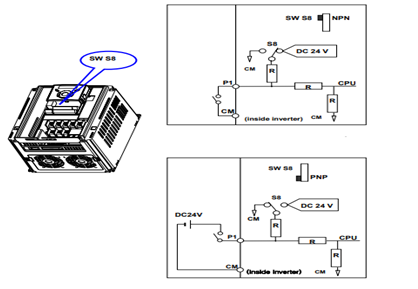

 سوئیچ  انتخاب حالتNPN/PNP

در صورتي كه كليد روي NPNباشد، با اتصال هر كدام از ورودي‌های دیجیتال بهترمینالCM فرمان اجرا مي‌شود. در صورتي كه كليد روي PNP‌باشد، با اتصال هر كدام از ورودي‌های دیجیتال به ترمینال ‌24 ولت فرمان اجرا مي‌شود.

شرکت ساعی بنیاد مرکزی نمایندگی تمامی محصولات (ال اس) LS

معرفی کی‌پد اینورتر IG5A -LS



توضیحات

Keys

فرمان اجرا

RUN

RESET فرمان ریست وقتی خطایی رخ داد /STOP فرمان توقف انجام عملیات

STOP/RESET

برای افزایش مقدار پارامتر و جابجایی بین کدهای یک گروه استفاده می‌شود.

UP



برای کاهش مقدار پارامتر و جابجایی بین کدهای یک گروه استفاده می‌شود.

Down



برای پرش به گروه پارامترهای دیگر یا جابجایی مکان‌نما به سمت چپ برای تغییر مقدار متغیر استفاده می‌شود.

Left



برای پرش به گروه پارامترهای دیگر یا جابجایی مکان‌نما به سمت راست برای تغییر مقدار متغیر استفاده می‌شود.

Right



برای تایید مقدار پارامتر یا ذخیره تغییرات پارامتر به کار برده می‌شود.

ENT



 معرفی گروه‌های اصلی اینورتر IG5A (ال اس)

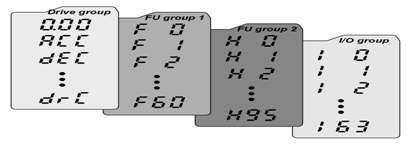

مطابق شکل زیر در سری IG5A، چهار گروه پارامتر مختلف وجود دارد:



Drive group: شامل پارامترهای پایه و ضروری در وضعیت Run می‌باشد. مانند Taraget Frequency (فرکانس مورد نظر)، TimeAccel/Decel (زمان شتاب و توقف).

Function group1 : شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی.

Function group2 : شامل پارامترها و توابع پیشرفته مانند کنترلرPID .

I/O(Input/output) group : شامل پارامترهای ضروری جهت ایجاد توالی و استفاده از ترمینال‌های ورودی و خروجی چند وظیفه‌ای

روش جابجایی بین گروه‌های اصلی اینورتر (ال اس ) IG5A – LS

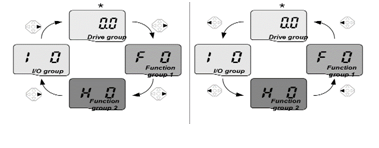

مطابق شکل زیر برای جابجایی بین گروه‌ها، می‌توانید از کلیدهای راست و چپ کی‌پد بر روی اینورتر استفاده کنید.

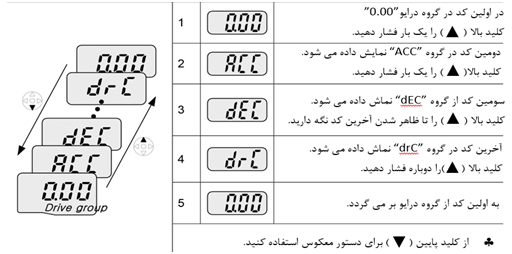

نحوه جابجایی بین پارامترهای اصلی Drive group

پارامترهای گروه اصلی(Drive group)

توضیح

پارامتر

جريان خروجی اینورتررا نشان می‌دهد.

cur

سرعت موتور يا سرعت خروجی درايو را نشان می‌دهد.

rpm

ولتاژ خط dc را نشان می‌دهد.

dcl

ولتاژ خروجی درايو را نشان می‌دهد.

Vol

Accel time

ACC

Dec time

DEC

روش start/stopرانمایش می‌دهد.

drv

روش تنظیم فرکانس را نمایش می‌دهد.

frq

گام فرکانسی اول

St1

گام فرکانسی دوم

St2

گام فرکانسی سوم

St3

جهت چرخش موتور را نمایش می‌دهد.

drc
