لودسل و نقش آن در اتوماسیون صنعتی

در عصر حاضر که صنایع مختلف به سمت اتوماسیون صنعتی حرکت کرده‌اند، استفاده از تجهیزات اندازه‌گیری دقیق برای کنترل فرآیندها اهمیت ویژه‌ای پیدا کرده است. یکی از این تجهیزات حیاتی، لودسل (Load Cell) است. لودسل یک سنسور وزن یا حسگر نیرو است که برای اندازه‌گیری بار، فشار یا کشش مورد استفاده قرار می‌گیرد. این تجهیز به دلیل دقت بالا، سرعت پاسخ مناسب و قابلیت اطمینان، به یکی از پرکاربردترین اجزای سیستم‌های توزین صنعتی تبدیل شده است.

لودسل چیست؟

لودسل یک مبدل الکترومکانیکی است که نیروی مکانیکی وارد شده (کشش یا فشار) را به سیگنال الکتریکی تبدیل می‌کند. این سیگنال معمولاً بسیار کوچک است و توسط آمپلی‌فایر یا ترانسمیتر وزن تقویت شده و به سیستم‌های کنترلی مانند PLC یا HMI ارسال می‌شود.

کاربرد اصلی لودسل‌ها:

• اندازه‌گیری وزن در ترازوها و باسکول‌های صنعتی

• کنترل نیرو در ماشین‌آلات کشش و فشار

• پایش بار وارده بر سازه‌ها و پل‌ها

• سیستم‌های توزین در صنایع غذایی، دارویی و شیمیایی

• اندازه‌گیری تنش کابل‌ها و سیم‌ها در پروژه‌های عمرانی

ساختار و نحوه عملکرد لودسل

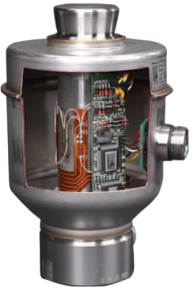

لودسل‌ها معمولاً از آلیاژهای مقاوم مانند فولاد ضدزنگ یا آلومینیوم ساخته می‌شوند. درون آن‌ها استرین گیج (Strain Gauge) نصب شده است. وقتی بار به لودسل وارد می‌شود، تغییر شکل مکانیکی ایجاد شده باعث تغییر مقاومت الکتریکی استرین گیج می‌شود. این تغییر مقاومت، توسط مدار الکترونیکی لودسل به یک سیگنال خروجی تبدیل می‌شود.

فرآیند عملکرد لودسل به صورت زیر است:

1. اعمال نیرو (فشار یا کشش) به بدنه لودسل

2. تغییر شکل جزئی در بدنه لودسل

3. تغییر مقاومت استرین گیج

4. تبدیل تغییر مقاومت به سیگنال الکتریکی

5. ارسال سیگنال به نمایشگر وزن یا PLC

انواع لودسل‌ها

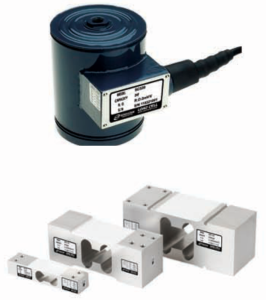

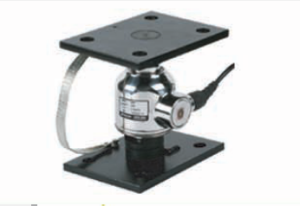

۱. لودسل فشاری (Compression Load Cell)

برای اندازه‌گیری نیروهایی طراحی شده که از بالا به لودسل اعمال می‌شوند. کاربرد اصلی آن در باسکول‌ها، مخازن و ماشین‌آلات سنگین است.

۲. لودسل کششی (Tension Load Cell)

این نوع برای اندازه‌گیری نیروهای کششی به کار می‌رود. کاربرد آن در جرثقیل‌ها، نوار نقاله‌ها و سیستم‌های حمل بار معلق است.

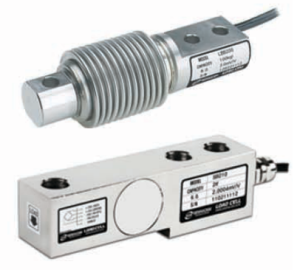

۳. لودسل خمشی (Bending Beam Load Cell)

یکی از پرکاربردترین انواع لودسل در ترازوهای صنعتی و سیستم‌های توزین کوچک است.

۴. لودسل تک‌نقطه‌ای (Single Point Load Cell)

این لودسل‌ها در ترازوهای فروشگاهی و دستگاه‌های بسته‌بندی استفاده می‌شوند.

۵. لودسل برشی (Shear Beam Load Cell)

برای اندازه‌گیری بارهای بزرگ در سیستم‌های توزین مخازن و سیلوها کاربرد دارد.

۶. لودسل حلقه‌ای (Ring Load Cell)

بیشتر در صنایع خاص مانند ماشین‌های آزمایشگاهی و تست مواد به کار می‌رود.

کاربردهای لودسل در اتوماسیون صنعتی

1. باسکول جاده‌ای و ریلی

2. ترازوهای صنعتی و آزمایشگاهی

3. کنترل فرآیند در صنایع غذایی و دارویی

4. ماشین‌آلات بسته‌بندی

5. صنایع فلزی و فولاد

6. سیستم‌های حمل‌ونقل و جرثقیل‌ها

7. صنایع خودروسازی برای تست قطعات

مزایای استفاده از لودسل در صنعت

• دقت بالا در اندازه‌گیری

• پایداری طولانی‌مدت

• قابلیت اندازه‌گیری بارهای بسیار سنگین یا بسیار سبک

• اتصال آسان به سیستم‌های کنترلی

• قابلیت استفاده در شرایط محیطی مختلف

خطاها و مشکلات رایج در لودسل‌ها

1. رانش (Creep): تغییر تدریجی خروجی در اثر بار ثابت

2. هیسترزیس: اختلاف بین بارگذاری و باربرداری

3. خطی نبودن: خروجی واقعی با خط ایده‌آل تفاوت دارد

4. تأثیر دما: دما می‌تواند بر دقت سیگنال خروجی تأثیر بگذارد

5. نویز الکتریکی: محیط صنعتی ممکن است باعث اختلال در سیگنال شود

کالیبراسیون لودسل

کالیبراسیون به معنی تنظیم لودسل برای دستیابی به بالاترین دقت است. این کار می‌تواند به صورت:

• استاتیک (وزنه‌های استاندارد)

• دینامیک (ماشین‌های تست نیرو)

• دیجیتال (لودسل‌های جدید با نرم‌افزار کالیبراسیون)

انجام شود. کالیبراسیون دوره‌ای برای حفظ دقت سیستم‌های توزین ضروری است.

برندهای معتبر لودسل در بازار

برخی از برندهای مطرح در زمینه تولید لودسل عبارتند از:

• SEWHA (کره جنوبی) → پرمصرف در ایران

• Zemic (چین) → پرکاربرد در باسکول و ترازو

• Flintec (سوئد) → مناسب برای صنایع بسته‌بندی و غذایی

• Tedea Huntleigh (انگلستان/آمریکا) → کیفیت بالا و پایدار

• Keli (چین) → اقتصادی

• HBM (آلمان) → دقیق‌ترین لودسل‌های آزمایشگاهی و صنعتی

آینده لودسل‌ها در اتوماسیون صنعتی

تکنولوژی لودسل‌ها در حال پیشرفت است و ویژگی‌های جدیدی به آن‌ها اضافه شده است:

• لودسل دیجیتال با خروجی مستقیم RS485 یا Modbus

• لودسل بی‌سیم برای حذف کابل‌کشی

• لودسل هوشمند (Smart Load Cell) با قابلیت عیب‌یابی خودکار

• اتصال به اینترنت اشیا (IoT) برای مانیتورینگ آنلاین وزن

• ترکیب با هوش مصنوعی (AI) برای پیش‌بینی خطاها

فاکتورهای مهم در انتخاب لودسل

انتخاب لودسل مناسب در اتوماسیون صنعتی نیازمند بررسی چندین فاکتور مهم است:

1. ظرفیت بار (Capacity):
   باید متناسب با حداکثر بار مورد انتظار انتخاب شود. انتخاب ظرفیت خیلی بالا باعث کاهش دقت و انتخاب ظرفیت خیلی پایین باعث خرابی می‌شود.

2. دقت (Accuracy):
   دقت لودسل با کلاس آن مشخص می‌شود. برای مثال لودسل‌های کلاس C و D در باسکول‌ها و لودسل‌های کلاس G در کاربردهای آزمایشگاهی استفاده می‌شوند.

3. شرایط محیطی:
   وجود رطوبت، گرد و غبار، دما یا مواد شیمیایی می‌تواند روی عملکرد لودسل تأثیر بگذارد. در این موارد استفاده از لودسل‌های ضدآب (IP65 / IP68) ضروری است.

4. نوع خروجی سیگنال:
   لودسل‌ها می‌توانند خروجی آنالوگ (mV/V) یا دیجیتال (RS485, CAN, Modbus) داشته باشند.

5. نصب و مکانیزم بارگذاری:
   بسته به اینکه بار به صورت فشاری، کششی یا خمشی وارد می‌شود باید نوع لودسل مناسب انتخاب شود.

استانداردهای بین‌المللی لودسل‌ها

لودسل‌ها باید دارای استانداردهای جهانی باشند تا از دقت و قابلیت اطمینان آن‌ها اطمینان حاصل شود. برخی استانداردهای رایج عبارتند از:

• OIML R60: استاندارد بین‌المللی برای لودسل‌های توزین

• NTEP (آمریکا): استاندارد قانونی برای کاربردهای تجاری

• ISO 376: استاندارد کالیبراسیون نیرو

• CE و RoHS: نشان‌دهنده سازگاری با قوانین اروپایی

لودسل‌های بی‌سیم (Wireless Load Cell)

با توسعه تکنولوژی، لودسل‌های بی‌سیم به بازار عرضه شده‌اند. این لودسل‌ها داده‌ها را از طریق بلوتوث یا وای‌فای ارسال می‌کنند.

مزایا:

• حذف نیاز به کابل‌کشی

• نصب آسان‌تر

• قابلیت مانیتورینگ از راه دور

معایب:

• نیاز به منبع تغذیه باتری

• امکان تأثیر نویزهای محیطی روی ارتباط بی‌سیم

لودسل‌های دیجیتال

این نسل جدید لودسل‌ها، دارای مبدل آنالوگ به دیجیتال داخلی هستند. بنابراین نیازی به تقویت‌کننده خارجی ندارند و داده‌ها مستقیماً به سیستم کنترل منتقل می‌شوند.

ویژگی‌های مهم لودسل دیجیتال:

• کاهش نویز و افزایش دقت

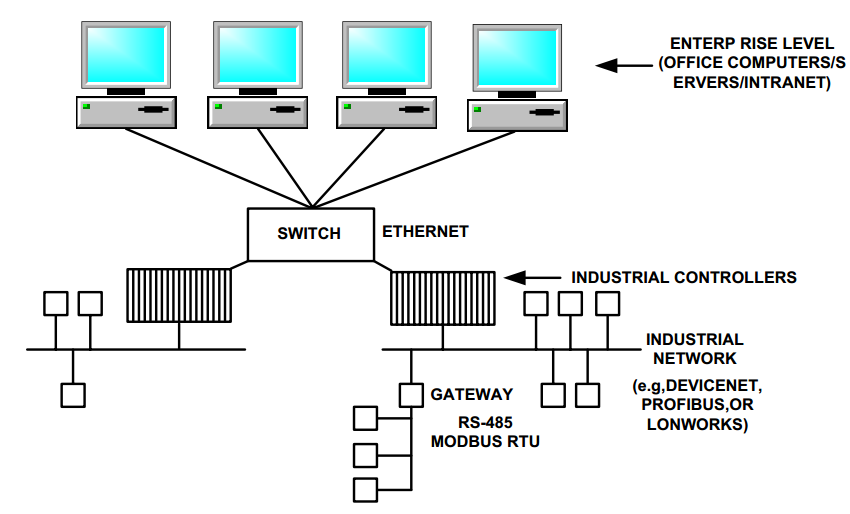

• امکان اتصال به شبکه‌های صنعتی مانند Ethernet, Modbus, Profibus

• قابلیت تشخیص خطا و کالیبراسیون نرم‌افزاری

تست و نگهداری لودسل‌ها

برای اینکه لودسل‌ها همیشه با دقت بالا کار کنند، باید تست و نگهداری منظم انجام شود:

• تست صفر (Zero Test): بررسی خروجی لودسل بدون بار

• تست اسپن (Span Test): بررسی خروجی در بار مشخص

• بازرسی کابل‌ها: اطمینان از سلامت کابل و کانکتورها

• تمیزکاری دوره‌ای: جلوگیری از تجمع گرد و غبار یا مواد روی لودسل

• محافظت مکانیکی: جلوگیری از ضربه یا اضافه‌بار ناگهانی

مقایسه لودسل با سایر حسگرهای نیرو

در برخی کاربردها از حسگرهای جایگزین مانند سنسورهای پیزوالکتریک یا هیدرولیکی استفاده می‌شود. با این حال، لودسل‌ها به دلیل دقت بالا، هزینه کمتر و سازگاری با اتوماسیون صنعتی پرکاربردتر هستند.

نقش لودسل در صنعت ۴.۰

صنعت ۴.۰ به سمت اتوماسیون هوشمند و متصل به اینترنت حرکت می‌کند. لودسل‌ها نیز به‌عنوان بخشی از این تحول تغییر کرده‌اند:

• لودسل‌های مجهز به اینترنت اشیا (IoT) داده‌ها را در لحظه به سرور ارسال می‌کنند.

• ترکیب لودسل با Big Data و هوش مصنوعی (AI) باعث می‌شود روندهای وزنی تحلیل و پیش‌بینی شوند.

• سیستم‌های ابری (Cloud) امکان ذخیره و مدیریت اطلاعات وزنی را فراهم می‌کنند.

آینده لودسل‌ها

با پیشرفت‌های آینده می‌توان انتظار داشت لودسل‌ها دارای ویژگی‌های زیر باشند:

• خودکالیبره شونده (Self-Calibration)

• اندازه‌گیری چندگانه (Multi-Axis Load Cell) برای کنترل نیرو در چند جهت

• مصرف انرژی بسیار کم برای استفاده طولانی‌مدت در محیط‌های بی‌سیم

• یکپارچگی با سیستم‌های رباتیک برای کنترل دقیق حرکت‌ها

جمع‌بندی نهایی

لودسل‌ها نه تنها در سیستم‌های توزین صنعتی بلکه در بسیاری از ماشین‌آلات مدرن و خطوط تولید خودکار به کار می‌روند. از باسکول‌های جاده‌ای و ریلی گرفته تا دستگاه‌های بسته‌بندی دقیق، از جرثقیل‌های سنگین تا تست‌های آزمایشگاهی، همه و همه وابسته به عملکرد دقیق لودسل‌ها هستند.

انتخاب درست لودسل، رعایت اصول نصب و نگهداری، و استفاده از برندهای معتبر می‌تواند تضمین‌کننده دقت، طول عمر و کارایی بالای سیستم‌های اتوماسیون صنعتی باشد.
